卧式快速压紧夹持工装结构设计

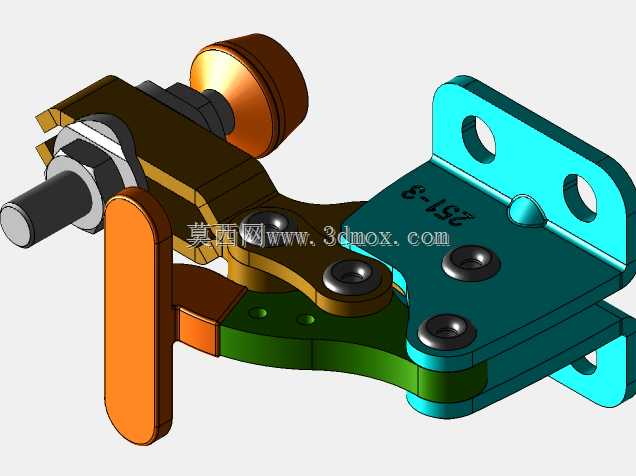

　　这款卧式压紧夹持机构，是工装夹具领域里应用频次极高的手动快锁构件，日常在焊接工装台、小件装配工位、检具定位台面上都能见到它的身影，核心作用是在工序作业时对工件施加稳定的垂直压紧力，避免加工、检测、装配过程中工件出现位移、翘曲，保障工序精度。从结构布局来看，它采用了卧式底座安装的形式，区别于垂直式夹钳的直立布局，这款夹钳的操作手柄在压紧状态下处于水平侧置位置，不会在工件正上方形成操作干涉，对于需要在工件上方走刀、布置检测探头或者预留装配操作空间的场景适配性更好。底座部分设计了两个带安装孔的侧翼，安装孔为长圆形结构，实际安装时可以根据工位的安装孔位偏差做小范围的位置调整，不需要在工装板上重新打孔，降低工位改造的工作量，

　　底座的底面为全平面加工，安装时和工装台面完全贴合，压紧受力时不会出现底座翘曲、受力偏移的问题。锁紧执行端的压头采用了可调式结构，压杆端部带螺纹调节段，可以根据被压紧工件的实际高度调整压头的伸出长度，调整到位后通过锁紧螺母锁死位置，适配不同厚度的工件装夹需求，不需要额外更换压头配件，压头的接触端面做了圆弧钝化处理，压紧时不会在工件表面压出明显压痕，对于表面质量要求较高的钣金件、阳极氧化零件也能适用。整个机构的锁紧逻辑采用了肘节过死点的机械自锁原理，当手柄扳动到锁紧位置时，内部的连杆结构会越过力学死点，此时哪怕压紧过程中工件存在振动、受力反弹，夹钳也不会自行松脱，不需要额外增加锁止结构，可靠性远高于普通的螺旋压紧结构，

　　操作时只需要单次扳动手柄就能完成锁紧或者松开动作，单步操作耗时不到一秒，相比传统的螺栓压板压紧方式，装夹效率能提升数倍，非常适合高频次重复装夹的流水线工位。从受力传递路径来看，手柄施加的操作力通过中部的铰接连杆传递到压臂上，铰接位置都采用了销轴加衬套的配合结构，衬套选用耐磨材质，长期反复扳动也不会出现铰接孔磨损导致的锁紧间隙变大问题，压臂的受力截面做了加厚处理，额定压紧状态下的形变量控制在极小范围内，保障压紧力的稳定输出。安装边界方面，这款夹钳的底座安装孔距为标准通用尺寸，锁紧状态下整体高度较低，横向占用空间小，在排布密集的多工位工装板上也能灵活布置，不会和相邻的夹钳、定位块产生空间干涉。操作手柄的末端套有绝缘防滑套，

　　哪怕手上沾有切削液、油污也能稳定施力，不会出现打滑脱手的情况，在焊接工位使用时，防滑套的材质也能抵御一定的焊渣飞溅温度，不会轻易被烫损。实际选型应用时，需要根据被压紧工件所需的压紧力匹配对应规格的夹钳，这款夹钳的压紧力输出属于中等规格，适合压紧小型钣金件、塑胶件、电子元器件工装载板，在3C产品装配工位、小型五金件焊接工位、非标自动化设备的手动上料工位都能适配，安装时只需要通过螺栓穿过底座的安装孔固定在工装台面上，调整好压头的伸出高度就能投入使用，不需要复杂的调试过程。结构上的各个铰接点都预留了润滑间隙，长期使用时可以定期加注少量润滑脂，降低铰接部位的磨损，延长整体使用寿命，所有外露的金属构件都做了表面处理，具备基础的防锈能力，在普通车间环境下长期使用也不会出现锈蚀卡滞的问题。
