推拉式快速夹钳压紧锁紧机构

　　在工装夹具、非标设备定位、工件装配加工的场景里，手动推拉式快速夹钳是工位上出镜率极高的压紧锁紧元件，这套模型还原的就是这类直推式夹钳的完整结构，从握持手柄到执行压头的整套传动链路都做了完整的结构还原，没有做简化省略，能直接看清内部的连杆锁止逻辑。这类夹钳最核心的使用场景，是生产线上需要频繁拆装工件的工位，比如焊接工装的工件定位、装配线的部件临时压紧、检具上的工件固定，相比螺栓压紧的方式，它的操作行程短，单次锁紧和松开只需要扳动一次手柄，不需要反复拧动紧固件，能大幅缩减工位辅助操作时间，在小批量多品种的加工场景里适配性极强。从结构设计逻辑来看，这套夹钳采用的是连杆过死点锁止的原理，当手柄扳动到锁止位置时，内部的传动连杆会越过机械死点，

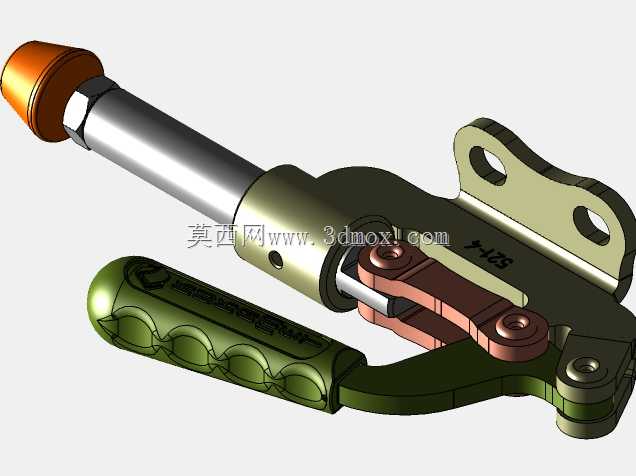

　　此时即使压头端受到反向的推挤力，机构也不会自行松脱，不需要额外增加锁止销或者紧固件，完全依靠机械结构本身的特性实现自锁，这也是快速夹钳能在工业场景长期使用的核心原因——可靠性完全由结构保证，不依赖操作人员的锁紧力度，不同操作人员操作都能获得一致的压紧力，避免人工操作力度差异带来的工件装夹松动或者压伤问题。看这套模型的结构布局，执行端是直推式的金属柱塞，前端的压头采用软质包覆设计，实际使用时可以根据被压工件的材质更换不同材质的压头，比如压尼龙件、铝件这类软质工件时换成聚氨酯压头，压钢材工件时可以换成淬火钢压头，柱塞和主体之间采用滑动配合，表面做了光滑处理，长期往复推拉也不会出现卡滞。手柄部分做了贴合人手握持的弧形轮廓，

　　表面的凹槽设计能增加握持时的摩擦力，操作人员戴劳保手套操作也不会打滑，扳动手柄的施力角度经过优化，只需要很小的握力就能推动柱塞输出足够的压紧力，长期操作也不容易出现手部疲劳。安装部分的支架采用带安装孔的耳座设计，两个安装孔的间距符合这类推拉夹钳的通用安装尺寸，实际安装时可以直接通过螺栓固定在工装基板上，不需要额外做转接板，安装边界清晰，柱塞的伸出行程是固定值，选型时只需要确认工件需要的压紧行程和压紧力，就能直接匹配对应的型号，不需要做额外的结构修改。从结构细节来看，所有铰接位置都采用销轴连接，销轴端部做了防脱设计，长期反复扳动也不会出现销轴脱出的问题，主体的金属壳体既作为传动结构的容纳腔，也作为柱塞滑动的导向套，结构集成度很高，

　　没有多余的零散零件，日常维护只需要定期在滑动面和铰接点加注少量润滑脂，就能保证长期顺畅使用。这类夹钳和垂直式、水平式夹钳的区别在于，它的压紧力方向是沿柱塞轴向直线输出的，适合需要从侧面推紧、或者沿直线方向顶紧工件的场景，比如工装板上工件的侧向定位、管状零件的轴向顶紧、模具加工时的工件侧向压紧，在一些空间受限的工位里，直推式的结构不需要预留手柄上下扳动的大空间，只需要很小的操作空间就能完成锁紧和松开动作，适配很多紧凑布局的工装设计。建模的时候所有配合面都保留了实际的装配间隙，不是完全零间隙的理想化模型，柱塞和导向孔的配合间隙、连杆铰接处的转动间隙都和实际产品一致，导入到装配环境里做运动仿真的时候，能真实模拟夹钳扳动过程中的运动轨迹，不会出现干涉报错，也能直接用来验证工装设计里夹钳的操作空间是否足够，压头的压紧位置是否准确，避免实际加工工装的时候才发现夹钳和工件、工装其他部件出现干涉。
