推拉式快速夹钳压紧锁紧机构

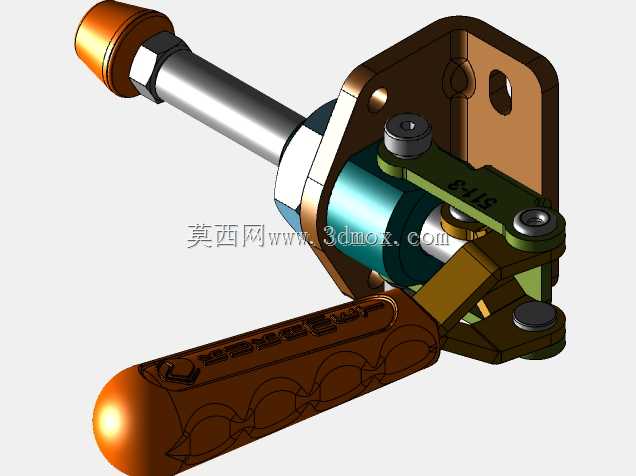

　　在工装夹具设计、非标自动化产线搭建、小型装配工位的工件固定场景中，推拉式快速夹钳是应用频次极高的手动压紧元件，这款夹钳采用肘节连杆增力结构，核心作用是通过手柄的扳动实现推杆的直线往复动作，完成对工件的快速压紧与释放，相比传统螺栓压紧方式，单次装夹动作耗时可缩短至1秒以内，能大幅提升批量装配、工件定位环节的作业效率。从结构设计逻辑来看，这款夹钳的核心增力单元采用多连杆铰接布局，手柄扳动至过死点位置后，机构会形成机械自锁，即便承受工件的反向作用力也不会出现松脱，无需额外施加锁紧力即可保持稳定的压紧状态，适配需要持续保持夹持力的加工、装配、检测工位。安装端采用带安装孔的L型折弯支座，支座上预留的两个通孔可直接通过螺栓固定在工装板、

　　型材框架或者设备工作台面上，安装边界清晰，不需要额外设计复杂的转接结构，推杆端部的橡胶压头采用软质耐磨材质，接触工件表面时不会划伤工件漆面或者加工面，同时能提供足够的摩擦力避免压紧过程中工件移位。实际应用场景覆盖范围极广，在电子零部件装配工位，可用来固定PCB板治具完成插件、焊接作业；在五金件加工工位，可配合定位块完成小型冲压件的钻孔、攻丝装夹；在木工家具加工环节，可用来快速固定待拼接的板材完成涂胶、榫接作业；甚至在物流周转环节，也可用来固定周转箱内的分隔板，避免运输过程中物料窜动。从结构细节来看，铰接位置均采用销轴配合衬套的设计，长期反复扳动也不会出现铰接间隙过大的问题，手柄表面做了防滑纹理处理，

　　操作人员戴劳保手套操作时也不会出现打滑，推杆部分采用光轴配合导向套的结构，直线运动过程中无径向窜动，压紧力输出方向始终保持与推杆轴线一致，不会出现偏载导致的工件翘起问题。设计这款夹钳的三维模型时，需要重点关注连杆铰接点的位置公差，死点位置的行程余量需要控制在合理范围，既要保证扳动手柄时能顺利过死点实现自锁，也要避免行程过大导致操作费力，同时安装支座的安装孔位需要与市面通用型材、工装板的孔距匹配，保证选型后可直接替换同规格的标准件，不需要二次修改安装结构。推杆的伸出行程可适配不同厚度的工件压紧需求，常规工况下50mm以内的工件厚度差都可通过调整推杆端部的锁紧螺母来适配，不需要更换夹钳本体，通用性较强。在进行工位布局设计时，需要预留足够的手柄扳动空间，避免手柄运动路径与周边工装、设备部件发生干涉，夹钳本体的整体宽度尺寸较小，可在狭小的工装空间内密集布置，实现多点位同时压紧，适配异形工件的装夹需求。
