快装式肘节夹紧模块化器结构设计

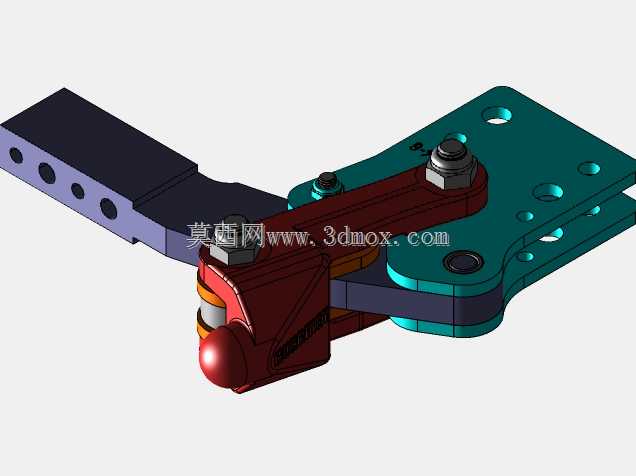

　　在工装夹具、生产线工位治具、小型设备快换模组的实际应用场景里，这类肘节结构的模块化夹紧部件，是替代传统螺栓压紧、偏心轮压紧的高可靠性方案，尤其适合需要频繁开合、重复定位精度要求在0.2mm以内的工位，比如电子组装线的治具压紧、钣金焊接工位的工件定位、检测设备的样件快速装夹，都能看到这类结构的实际落地。从结构功能来看，这套构件采用了过死点锁紧的肘节连杆原理，当操作端的红色球头手柄扳动到锁紧位置时，连杆机构会越过传动死点，此时即使压紧端受到反向的工件反弹力，机构也不会自行松脱，不需要额外的锁止结构就能保持稳定的压紧力，相比螺纹压紧的操作方式，单次装夹的动作时间可以缩短70%以上，操作人员不需要借助扳手等工具，徒手就能完成锁紧和释放动作。

　　设计层面上，这套模块化器做了分体式的安装基座设计，青绿色的安装底板上预留了多组不同间距的安装孔，既可以通过螺栓直接固定在标准铝型材工作台上，也能适配不同孔位的定制工装板，不需要额外做转接板加工，降低了现场改造的加工成本。传动连杆部分采用了叠片式的连接结构，连接销轴处加装了耐磨衬套，长期反复扳动也不会出现明显的旷量，压紧臂的延伸段做了多组调节孔位，可以根据被压紧工件的高度差，调整压紧头的伸出长度，适配不同厚度的工件装夹需求，压紧端的接触位置做了包胶处理，锁紧时不会刮伤工件表面，也能抵消一部分加工公差带来的压紧间隙。从安装边界来看，安装底板的总长度控制在160mm以内，宽度在70mm左右，锁紧状态下整体的垂直高度不超过85mm，

　　不会占用过多的工位垂直空间，对于安装空间局促的小型自动化设备内部，也能顺利布置。操作手柄的球头做了圆弧过渡，扳动时的施力角度符合人体工程学设计，操作人员在连续重复装夹作业时，手腕不会出现明显的受力疲劳。在实际选型适配的时候，需要注意这套机构的压紧力输出范围，常规工况下单点最大压紧力可以达到300N，足够应对大部分薄壁件、塑胶件、小型钣金件的装夹需求，如果需要更大的压紧力，可以在压紧臂末端加装加长压头，不过需要同步校核连杆销轴的剪切强度，避免长期过载导致销轴变形。另外这套结构的所有运动副都预留了润滑脂注油间隙，日常维护只需要定期在销轴位置涂抹少量润滑脂，就能保证机构扳动顺畅，不会出现卡滞问题，相比气动夹紧的方案，

　　这套纯机械结构不需要外接气源，不存在气管漏气、气缸密封件老化的问题，在没有气源配套的手工工位、户外临时作业工位，适用性更强。结构建模的时候，所有的安装孔位都做了公差配合标注，安装孔采用H7级公差，销轴配合采用H8/f7间隙配合，保证加工后组装的顺畅度，连杆的受力位置做了圆角过渡，避免应力集中导致的零件断裂，底板的安装面做了平面度要求，安装后整体的机构倾斜量不超过0.1mm，保证压紧力的垂直输出，不会出现压偏工件的问题。
