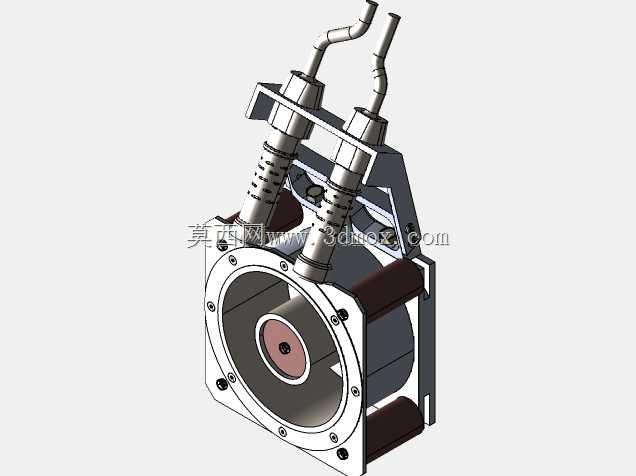

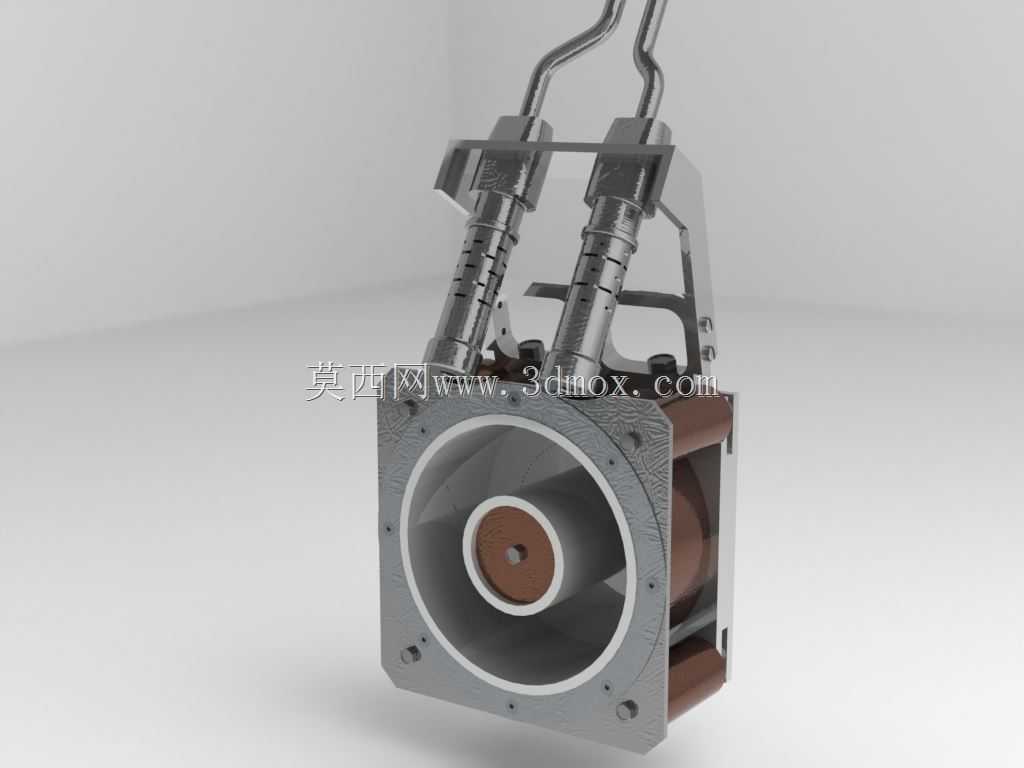

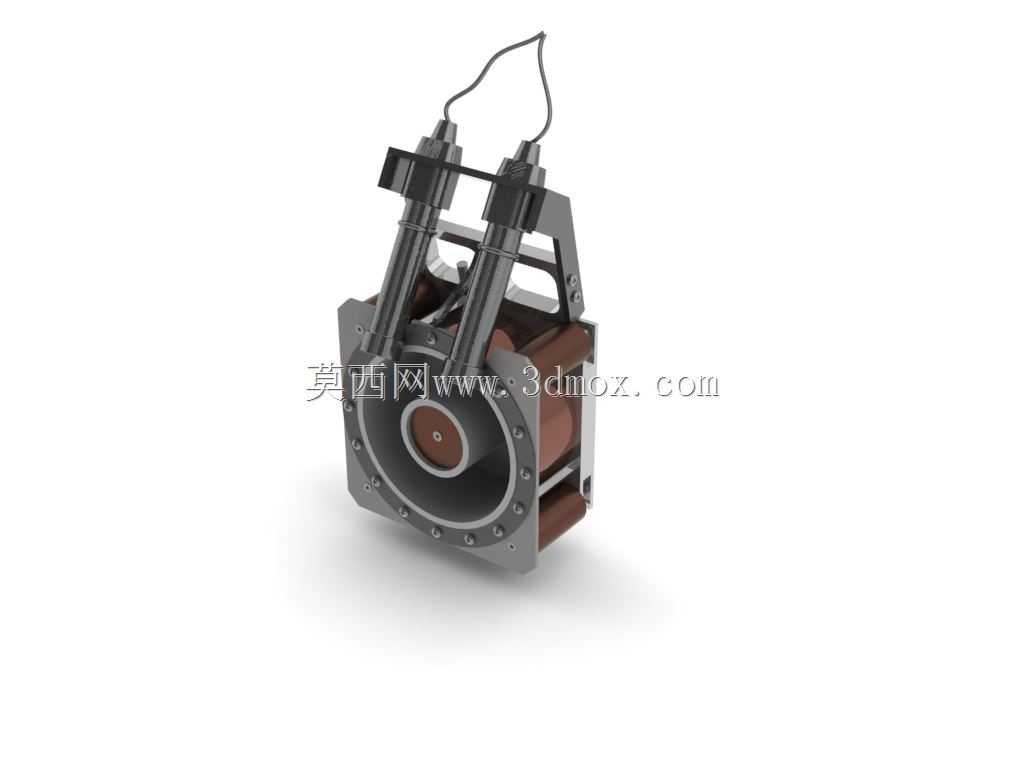

SPT-70型空间电推进离子推力装置结构

　　在近地轨道通信卫星组网、深空探测探测器的动力选型中，霍尔效应离子推力器已经成为长寿命航天器的主流动力配置，本次拆解呈现的SPT-70构型推力器，是百瓦级电推进系统里适配中小型卫星平台的成熟方案。不同于化学推进系统依赖工质燃烧的短脉冲大推力输出逻辑，离子推力器依靠电能将氙工质电离后加速喷出，能够以毫牛级的持续推力完成航天器轨道保持、姿态修正、阻力补偿甚至深空探测的主推进任务，比冲能够达到化学推进系统的十倍以上，大幅压缩航天器携带的工质质量占比，给有效载荷留出更多重量余量。从结构设计逻辑来看，这套推力器采用分体式集成布局，核心的放电腔体采用高导磁材料构建闭合磁路，在腔体内形成稳定的径向磁场约束电子运动路径，

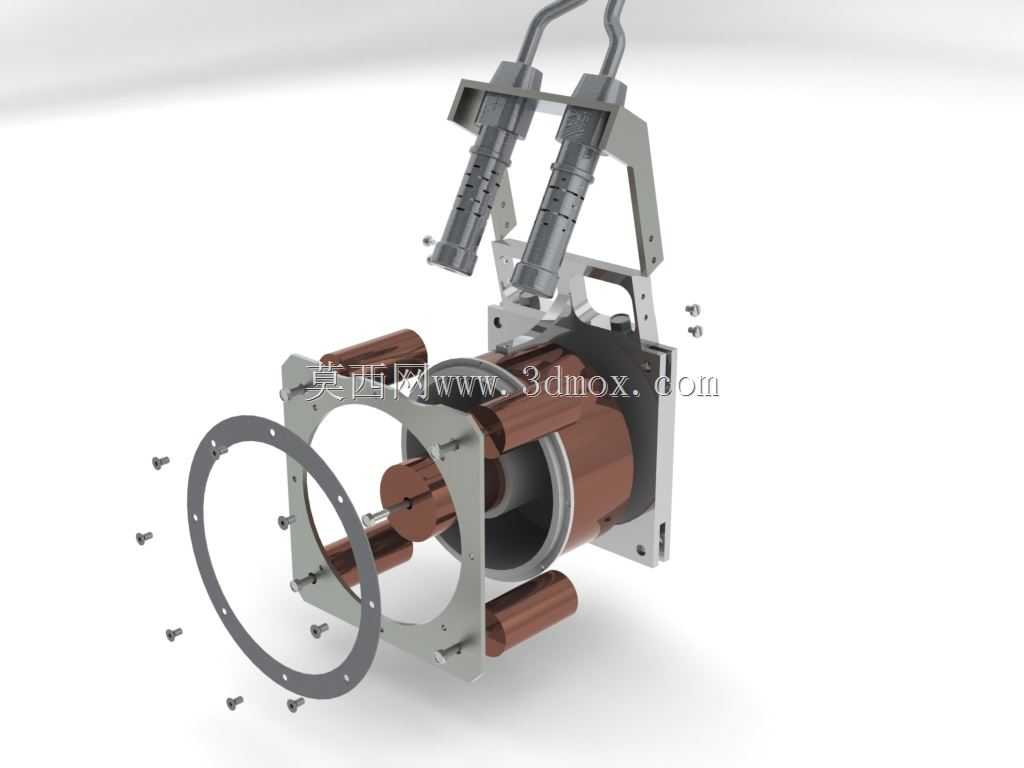

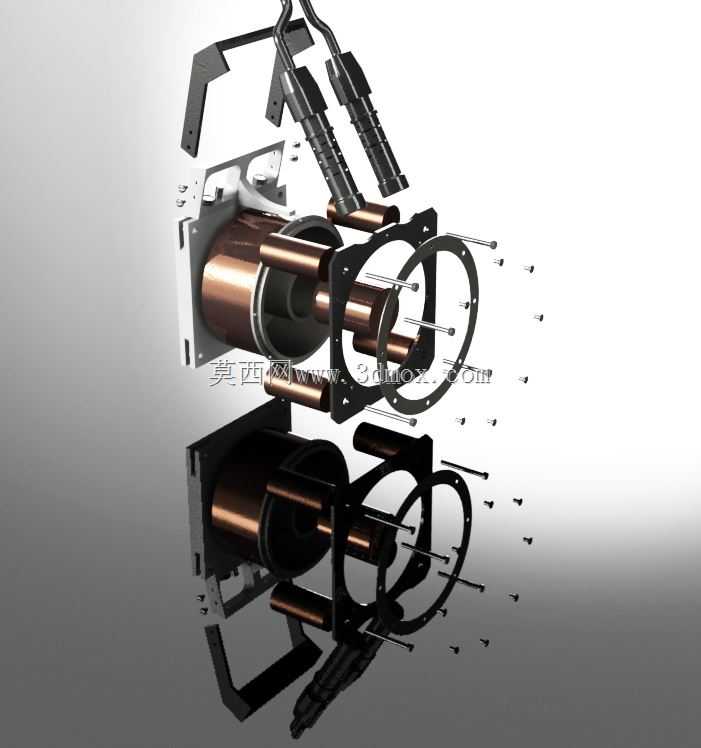

　　延长电子与氙原子的碰撞电离概率，提升工质电离效率；腔体出口位置的加速栅极组件采用分体法兰连接结构，法兰环上均匀布置的紧固件孔位，既保证栅极组件与放电腔体的同轴度公差，也预留了热膨胀变形的补偿间隙，避免长时间工作时高温导致栅极形变引发打火故障。推力器侧面集成的两个工质供给管路与阴极安装支架，采用一体化铣削的钛合金支架做承载，支架上的定位销孔直接对接卫星推进舱的安装基准面，安装时不需要额外做配装调整，能够保证阴极发射轴线与放电腔体轴线的夹角控制在设计公差范围内，确保电子注入路径稳定。安装边界层面，这套推力器的主体安装面为方形法兰结构，四个角点的安装孔位适配主流小卫星平台的推进舱安装接口，整体径向包络尺寸控制在200毫米量级，

　　轴向长度不超过180毫米，干重控制在2公斤区间内，完全适配百公斤级通信卫星的安装空间限制。设计过程中重点考虑了空间环境的适配性，所有外露结构件都做了防冷焊表面处理，非金属材料全部选用满足航天真空出气要求的牌号，避免在真空环境下释放的污染物沉积在光学载荷或者太阳能帆板表面影响性能。从实际应用场景来看，这类推力器主要承担低轨通信星座卫星的轨道维持任务，抵消低轨空间大气阻力带来的轨道衰减，相比传统化学推进系统，能够将卫星的在轨工作寿命从3-5年提升到10-15年；在深空探测任务中，这类推力器也可以作为主推进动力，依靠长时间的持续推力累积，让探测器获得足够的速度增量，完成小行星探测、月球轨道转移等任务。结构细节上，

　　推力器的磁路组件采用多块永磁体拼接的结构，通过调整磁钢的排布位置，在放电腔出口位置形成最优的磁场强度分布，既保证电离区的电子约束效果，又避免磁场过强导致离子束流发散角过大，降低推力器的整体效率；外部的支撑框架采用镂空式结构设计，在保证结构刚度满足发射阶段振动冲击要求的前提下，尽可能削减结构重量，同时给工质管路、阴极供电线缆留出足够的布线空间，避免线缆在发射振动过程中与结构件发生摩擦破损。法兰连接位置的密封结构采用金属密封形式，能够在真空高低温交变环境下长期保持工质管路的密封性能，不会出现橡胶密封材料老化导致的工质泄漏问题。
