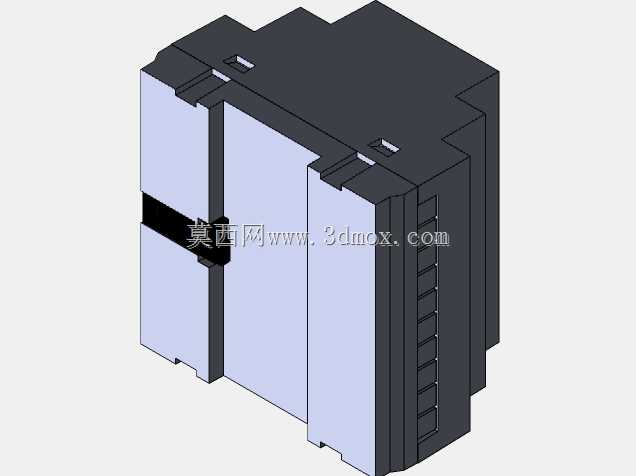

DIN导轨安装式KRADEX模块化电气外壳结构

　　这款模块化外壳主要面向工业控制柜内部的功能模块集成场景，适配标准DIN导轨安装方式，是低压配电、工业控制、信号转换类板卡的常用承载壳体。日常做柜内集成项目时，经常会遇到零散功能板卡安装杂乱、防护不足的问题，这类标准化导轨外壳刚好能解决这类痛点，所有模块统一安装在柜内导轨上，走线规整，后期维护拆换单个模块也不用动周边布线，大幅提升柜内装配效率。

　　壳体采用ABS V0级阻燃材料制作，满足电气设备的阻燃安全要求，避免板卡故障起火时壳体参与燃烧，符合工控现场的安全规范。整体外形尺寸控制在宽度87mm、高度90mm、深度65mm的边界内，这个尺寸是经过多代产品迭代优化的，既可以容纳常规尺寸的PCB板卡，预留接线端子的安装空间，又不会在导轨上占用过多安装位置，单根标准导轨上可以并排安装多个同系列模块，适配不同规模的控制柜排布需求。

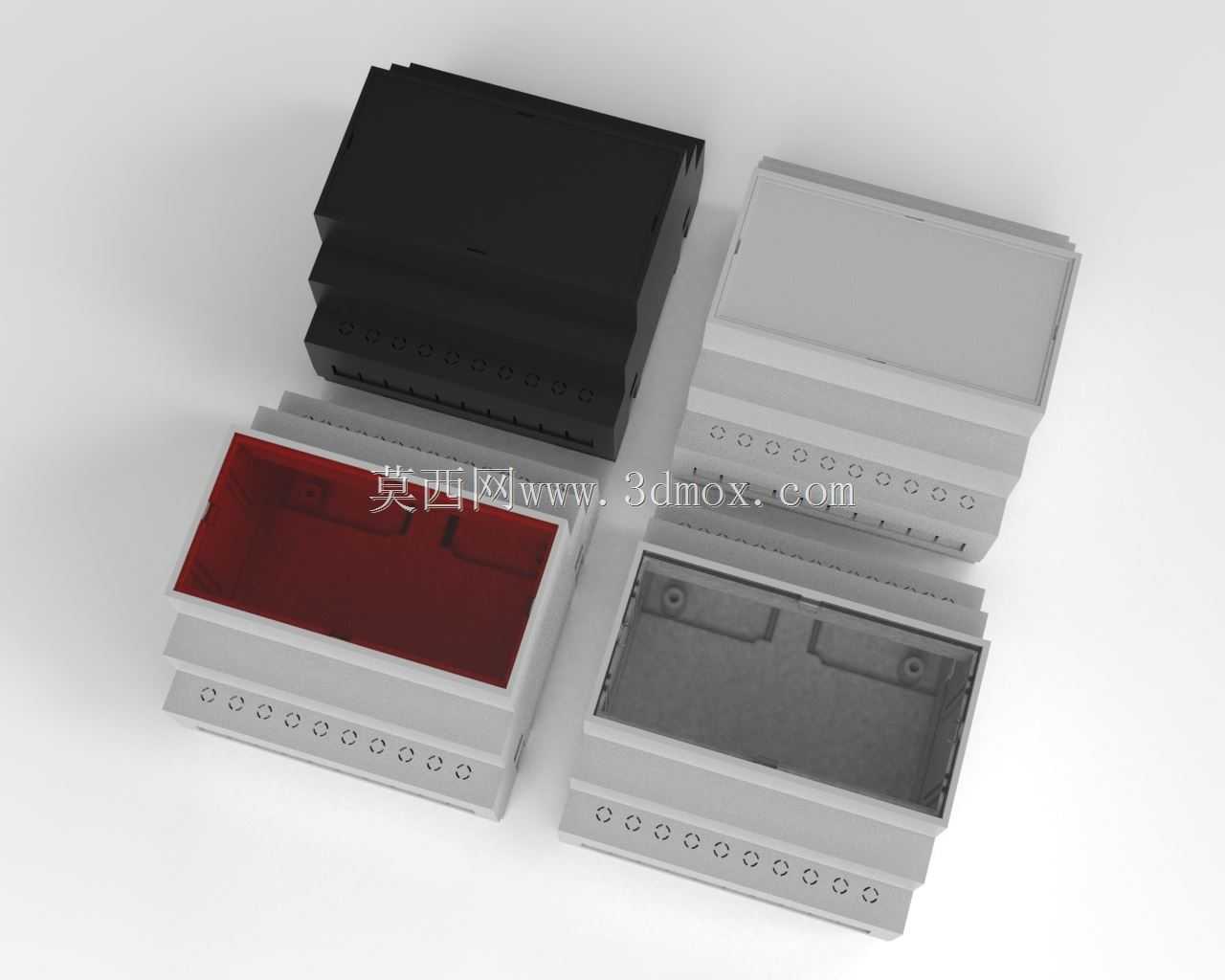

　　设计上采用模块化拼接思路，单款壳体对应5个标准模块位，用户可以根据自身板卡的功能分区，选择不同的上盖配置：透明红透上盖适合带状态指示灯的板卡，不用开盖就能直接观察指示灯运行状态；浅灰实色上盖适合不需要观察内部状态的强电类模块，遮挡内部走线提升整体整洁度；透明灰上盖兼顾防护和内部观察需求，适合带拨码开关、微调电位器的板卡，隔着上盖就能看清元件位置，开盖调试也很方便。

　　壳体底部自带标准DIN导轨卡扣结构，不需要额外配件就能直接卡装在TH35标准导轨上，安装时只需要对准导轨按压就能卡紧，拆卸时用螺丝刀撬动卡扣锁舌就能取下，单人操作几秒钟就能完成拆装，非常适合批量装配的生产线使用。壳体上下两侧预留了标准的接线端子让位槽，对应PCB板卡的接线端位置，用户不需要额外开孔就能直接安装接线端子，外部线缆可以直接从端子位接入，壳体边缘做了圆角过渡处理，避免装配时划伤操作人员手部，也不会割伤线缆绝缘层。

　　做这类外壳的三维建模时，重点要把控几个关键尺寸：首先是导轨卡扣的配合尺寸，卡扣的卡槽深度、卡爪角度必须和标准TH35导轨完全匹配，过松会导致壳体在导轨上滑动移位，过紧则会出现安装卡滞甚至卡扣断裂的问题；其次是上下盖的配合止口尺寸，止口的搭接量、卡扣配合位的公差要控制在合理范围，既要保证上下盖扣合后无缝隙，达到基础的防尘防护效果，又要保证开盖时不需要过大的力度，方便后期维护拆盖；另外是内部PCB安装柱的位置，要对应常用的PCB安装孔位，安装柱的高度要预留出板卡背面元件的空间，避免元件和壳体底部发生干涉，同时安装柱的中心要预留自攻螺丝柱孔，方便用户直接用螺丝固定PCB板，不需要额外做固定结构。

　　在实际项目选型时，这类外壳适合用在分布式IO模块、信号隔离器、小型继电器组、通讯转换模块这类导轨安装类产品上，相比定制金属外壳，这类标准化ABS外壳开模成本低，供货周期短，有多种颜色和上盖选项可选，能快速匹配不同产品的外观需求，同时ABS材料的绝缘性能优异，不需要额外做绝缘处理就能直接安装强电板卡，降低了产品的整体设计成本。建模过程中还要注意壳体壁厚的均匀性，整体壁厚控制在2mm左右，筋位位置厚度不超过主壁厚的0.7倍，避免注塑生产时出现缩痕、气泡等缺陷，导轨卡扣位置要做加强筋处理，提升卡扣的结构强度，保证多次拆装后卡扣不会发生断裂失效。壳体侧面预留了拼接卡槽，多个同型号壳体并排安装时可以通过拼接卡槽互相卡合，避免相邻壳体在导轨上发生错位，整排模块安装后整齐划一，柜内布线时可以沿着模块边缘整理线槽，整体布线美观度大幅提升。
