DIY数控铣床Z轴进给传动机构

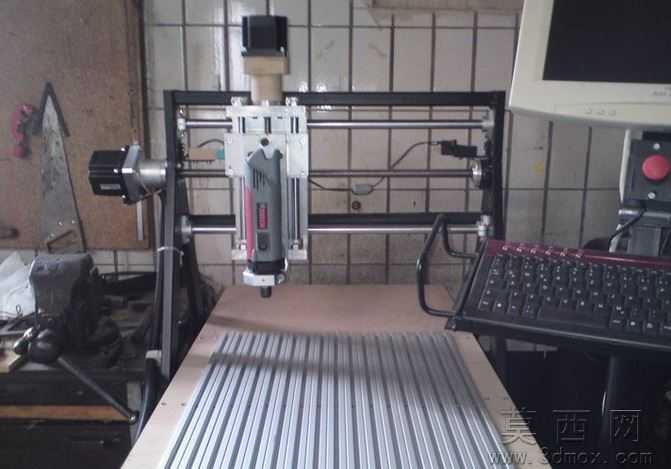

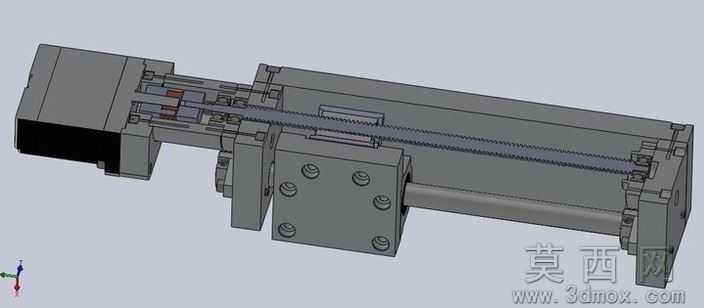

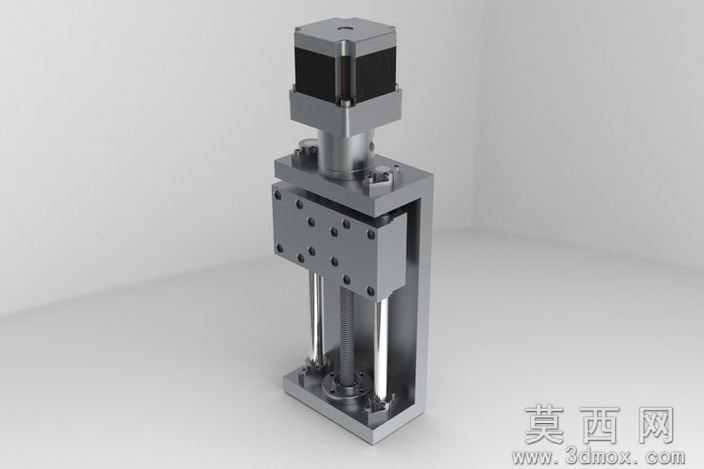

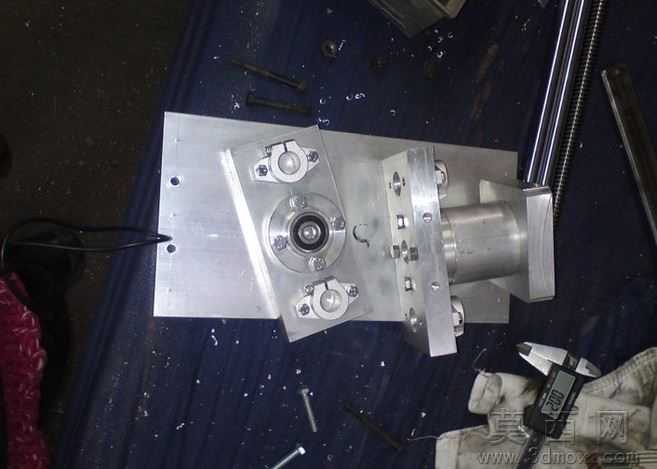

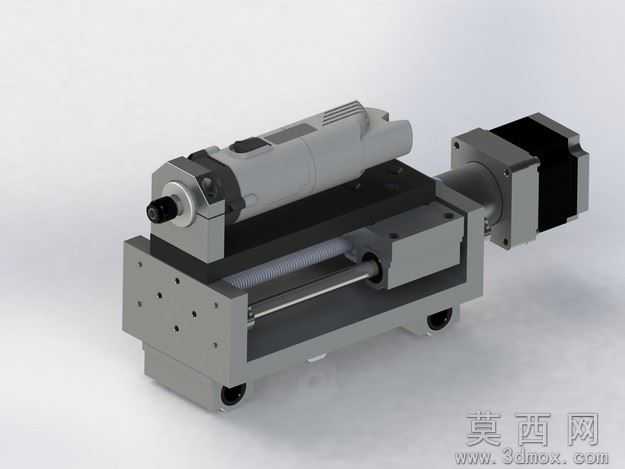

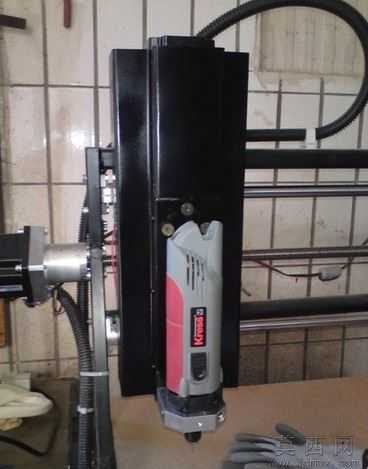

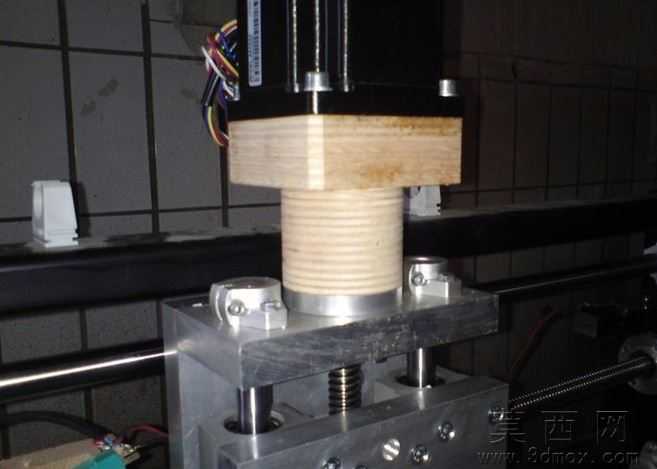

本模型为DIY数控铣床配套的Z轴数控进给传动机构，建模流程遵循机械设计从整体布局到细节拆分的逻辑，首先根据小型DIY数控铣床的Z轴行程、负载承重要求确定整体安装尺寸，依次完成滑座基体、滚珠丝杆传动副、直线光轴导轨、伺服电机安装座、电主轴固定夹具的零件建模，再按照装配约束关系完成总装配合，逐一校验各运动部件的干涉情况，确保滑台全行程运动无卡滞、无零件碰撞。参数设计层面，模型匹配小型桌面级数控铣床的加工需求，设定Z轴有效行程适配常规非金属、软金属加工的进刀深度要求，丝杆导程选取兼顾进给速度与传动精度的常用规格，导轨直径、滑座安装孔位均符合DIY加工的通用装夹标准，电主轴夹位适配市面常见的小型高速电主轴安装尺寸，步进电机安装法兰符合42/57系列步进电机的通用安装规范，所有安装孔、定位销孔的尺寸公差均按照普通机加工可实现的精度标注，方便DIY爱好者直接参考加工制作。渲染材质方面，模型采用工业机械常用的材质表现，滑座、安装座等结构件赋予哑光灰色铸铁质感，传动丝杆、光轴导轨赋予抛光金属钢材质感，步进电机外壳赋予黑色磨砂工程塑料与金属端盖结合的材质，电主轴部分还原手持打磨主轴的灰黑塑料与金属夹头的材质差异，渲染效果清晰区分各功能部件，直观展示机构的装配关系。结构原理上，该Z轴机构采用滚珠丝杆搭配双直线光轴的经典传动布局，步进电机通过联轴器直接连接丝杆驱动滑座沿光轴做上下进给运动，滑座上集成电主轴安装位，可带动主轴完成Z向的进刀、退刀动作，整体结构紧凑、传动刚性充足，能够满足小型数控铣床的铣削、雕刻加工的Z向进给需求，底部的安装结构可直接适配常规DIY数控铣床的龙门或床身安装位。软件兼容层面，模型提供SolidWorks2010原生格式文件，同时附带STEP、IGES通用三维交换格式，可兼容UG、Pro/E、Catia、Mastercam等绝大多数主流三维CAD、CAM软件，不同软件的用户均可直接打开编辑、生成加工刀路或做二次修改，无需担心版本不兼容或特征丢失问题。研发教学应用层面，该模型既可以作为DIY数控铣床爱好者自制设备的直接参考方案，帮助爱好者快速完成Z轴部件的选型、加工与装配，也可作为职业院校、培训机构数控技术、机械设计专业的教学案例，用于讲解丝杆传动机构的装配关系、数控轴的进给原理、小型机床的结构设计思路，还可作为机械设计入门者练习三维建模、装配校验、工程图生成的练习素材，帮助学习者掌握直线进给机构的设计要点。
