Strevel BT30拉钉机床主轴连接紧固件

　　在数控加工中心的主轴刀具装夹系统里，拉钉是承担刀具拉紧定位核心功能的关键连接件，这款适配Strevel BT30规格的拉钉，是整套BT30夹头芯轴组件里的核心受力零件，直接决定了加工过程中刀具装夹的刚性与定位精度。从实际加工场景来看，不管是立式加工中心做钢件粗铣的大切削量工况，还是做铜电极、铝合金件精雕的高速进给工况，拉钉的结构强度与配合精度都会直接传导到刀具端，一旦拉钉的锥面配合公差超标、螺纹段啮合长度不足，轻则出现加工振纹、工件尺寸超差，重则发生高速运转中刀具松脱飞出的安全事故，因此这类零件的结构设计与尺寸管控，是机床刀具系统选型里不能忽略的环节。

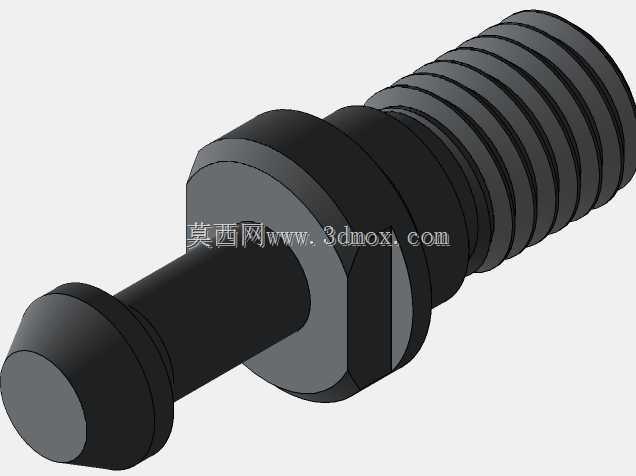

　　这款拉钉的整体结构采用三段式功能分区设计，最前端的拉钉头是和主轴内部拉爪直接啮合的部位，做了圆弧过渡的球头结构，能保证拉爪在拉紧、松脱的往复动作里顺畅卡合，不会出现卡滞、刮蹭拉爪内壁的问题，头部的圆柱段做了精准的外径公差控制，和拉爪的内孔配合间隙控制在合理区间，既不会因为间隙过大出现拉紧偏摆，也不会因为间隙过小导致换刀时卡刀。中间的法兰定位段是整个零件的轴向定位基准，法兰端面的平面度、与轴线的垂直度都有严格的形位公差要求，装配时这个端面会和刀柄的拉钉安装端面完全贴合，承担拉紧时的轴向力传递，法兰边缘做了小尺寸的倒角处理，避免装配时锐边刮伤刀柄安装孔的口部，也能引导拉钉顺利旋入刀柄的内螺纹孔。

　　后端的螺纹段采用和BT30刀柄适配的标准细牙螺纹，螺纹的中径公差、牙型角精度都按照机床附件的通用标准管控，螺纹长度经过精确计算，保证旋入刀柄后啮合长度足够承担最大拉紧力，同时不会出现旋入过深顶到刀柄内部结构的问题，螺纹尾部做了退刀槽结构，避免螺纹加工收尾处的不完整牙型影响装配到位，也能减少螺纹根部的应力集中，在反复拉紧的交变载荷下不容易出现疲劳断裂。整个零件的外形做了发黑表面处理，既能提升零件表面的防锈能力，也能在车间日常使用中减少磕碰带来的表面损伤，所有锐边都做了倒钝处理，没有加工毛刺，拿取装配时不会划伤操作人员。

　　从安装边界来看，这款拉钉的整体长度、各段外径都严格匹配BT30主轴的内部空间尺寸，装配后不会和主轴内部的打刀缸、拉爪机构产生运动干涉，和同系列的夹头、夹头螺母、夹头心轴配合使用时，能组成完整的BT30刀具装夹单元，适配市面上绝大多数采用BT30主轴规格的数控铣床、加工中心、钻攻中心设备。在做三维建模的时候，这类零件需要重点管控各功能段的同轴度公差，尤其是拉钉头部轴线、法兰定位面、螺纹段轴线的同轴度，一旦同轴度超差，拉紧后刀柄会出现径向跳动，直接影响加工精度；同时螺纹段的建模要还原真实的牙型特征，不能用简化的圆柱面代替，方便后续做装配干涉检查、受力仿真分析的时候得到更贴近实际的结果。在实际选型替换时，除了核对基础的规格尺寸，还要注意拉钉的中心通水孔结构，这款拉钉适配中心出水的主轴结构，能满足高速加工时内冷却刀具的切削液输送需求，不需要额外做结构改动就能直接替换同规格的标准拉钉，在日常设备维护、刀具系统配件更换的场景里，能直接匹配原有装夹结构，不需要对主轴或刀柄做二次加工。
