ER系列弹簧夹头BT30主轴配套锁紧件

　　在数控加工、精密钻铣、雕刻机作业的日常工况里，主轴端的刀具装夹精度直接决定了加工件的形位公差与表面质量，ER系列弹簧夹头是目前中小直径刀具装夹场景中应用最广泛的锁紧元件，这套夹头覆盖ER11、ER16、ER20三个常用规格，分别适配4mm、8mm、10mm的刀具夹持直径，可配套BT30刀柄的夹头螺母完成整套装夹组件的装配。从实际加工场景来看，ER11规格多用于小直径雕刻刀、小径钻头的装夹，常见于非金属材料精雕、小型电路板钻孔等轻切削工况，夹持跳动可控制在0.01mm以内，满足精细加工的精度要求；ER16规格适配中等直径的立铣刀、丝锥，覆盖常规钢件、铝件的铣削、攻丝作业，夹持扭矩足以应对普通切削力下的刀具防转需求；ER20规格可夹持更大直径的铣刀，适合开粗、大余量切削的重负载工况，三个规格搭配可覆盖绝大多数小型加工中心、台式数控设备的刀具装夹需求。

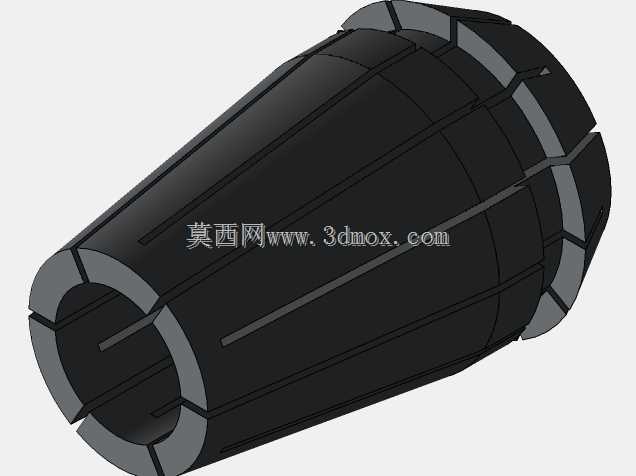

　　从结构设计逻辑来看，这类弹簧夹头采用65Mn弹簧钢作为基体材料，整体为锥面配合结构，外锥面与BT30刀柄的内锥孔完全贴合，锥度采用标准ER夹头的8度锥角，保证锁紧时锥面受力均匀，内孔为直孔设计，与刀具柄部完全贴合，沿轴向均匀分布的伸缩缝是夹头实现弹性收缩的核心结构，缝的宽度与分布角度经过受力校核，锁紧时在螺母的轴向推力下，夹头沿锥面向内收缩，均匀包裹刀具柄部，既保证足够的夹持力避免刀具打滑，又能保证夹持同轴度，减少刀具高速旋转时的跳动。夹头的端面做了倒角处理，方便装入刀柄内锥孔，尾部的定位台阶与螺母的内台阶配合，保证夹头在螺母内的定位准确，不会出现偏斜。

　　从安装边界与尺寸适配来看，三个规格的夹头外锥大端直径、总长度均符合ER夹头的标准尺寸，ER11夹头大端直径11.5mm，总长度18mm，适配ER11型螺母与对应BT30-ER11刀柄；ER16夹头大端直径17mm，总长度27mm，适配ER16螺母与BT30-ER16刀柄；ER20夹头大端直径21mm，总长度31.5mm，适配ER20螺母与BT30-ER20刀柄，安装时只需将对应规格的刀具插入夹头内孔，再将夹头卡入螺母的卡槽内，随后将螺母旋入刀柄外螺纹，按标准扭矩锁紧即可完成装夹，无需额外调整，拆装效率远高于老式的钻夹头结构。

　　在实际使用中，这类夹头的弹性结构可在一定范围内适配柄部公差在h6级别的刀具，即使刀具柄部存在微小的尺寸偏差，也能通过弹性变形实现紧密夹持，同时锥面配合的结构具备一定的自锁特性，高速旋转时离心力不会导致夹头松脱，适合8000转以内的常规加工转速。需要注意的是，夹头的伸缩缝内不能残留切屑、油污，否则会导致收缩不均匀，影响夹持精度与夹持力，长期使用后如果出现内孔磨损、弹性下降的情况，需要及时更换，避免出现刀具飞脱的安全隐患。这套夹头的建模完全按照实际加工的标准尺寸绘制，锥面角度、伸缩缝位置、各段直径尺寸均与实物一致，可直接用于BT30主轴刀柄组件的装配仿真、加工工艺模拟，也可作为数控设备备件库的三维模型参考，方便做设备的刀具配置方案选型。
