12V自动式线性驱动执行机构

　　这款12V自动线性执行机构，在小型自动化改造场景里的适配性非常突出，不少做小型工装、智能改装的结构工程师做选型时，都会优先考虑这类集成度高的驱动件。从实际落地的场景来看，它不需要外接复杂的液压或气动管路，仅靠直流12V供电就能实现稳定的直线往复推拉动作，在户外小型设备的姿态调整、智能家居的开合机构、小型农用机具的部件位姿切换、医疗辅助设备的升降调节这类场景里，都能看到同结构产品的应用。不同于大推力的工业级重型执行器，这款小规格执行器的推力区间刚好覆盖几十到上百牛的常规轻载驱动需求，不需要额外配置大功率驱动模块，普通的车载供电、小型开关电源就能直接带动，布线和安装的门槛很低。

　　从结构设计的逻辑来看，这款执行器把驱动电机、减速齿轮组、传动丝杠、伸缩导杆、防护结构全部集成在了同一个壳体内，没有外露的传动部件，外侧的波纹防护套可以阻挡日常使用中的灰尘、少量溅水进入伸缩副的配合间隙，能适应多尘、轻度潮湿的非洁净工况，不需要额外给传动部分做单独的防护设计。驱动部分的电机采用侧置偏置布局，没有和伸缩导杆布置在同一条轴线上，有效压缩了整体的轴向安装长度，对于安装空间轴向尺寸受限的场景非常友好，不少设备的内部预留空间狭窄，同轴布局的执行器往往因为总长度超标无法安装，这种偏置电机的结构刚好能解决这类空间受限的问题。

　　从安装边界的尺寸设计来看，执行器的两端都预留了铰接安装孔位，安装时不需要做复杂的定位基准加工，仅靠销轴就能完成和设备机架、被驱动部件的铰接连接，允许安装面存在小角度的装配偏差，不会因为安装同轴度误差导致传动卡滞。主体安装基座的平面做了平整化处理，也可以通过压板直接固定在设备的安装板上，支持铰接、刚性固定两种安装方式，适配不同的机构运动需求。伸缩导杆的行程覆盖常规6英寸的通用行程区间，伸出和缩回的极限位置都内置了机械限位结构，不需要外部额外加装行程开关来防止过行程，降低了外围控制电路的设计复杂度。

　　在功能特性上，这款自动执行器的伸缩运动速度处于适中区间，不会因为速度过快导致被驱动部件产生冲击，也不会因为速度过慢影响机构的动作效率，运行过程中传动噪音控制在较低水平，适合对运行噪音有要求的室内设备使用。内部的减速机构采用多级齿轮减速，把电机的高转速低扭矩输出转化为低转速高扭矩的直线推力，传动过程平稳，没有明显的顿挫感，丝杠副采用滑动传动结构，本身具备一定的自锁特性，当驱动断电后，伸缩导杆不会因为受到外部轴向载荷而自行移位，不需要额外加装制动机构就能保持位置锁定，对于需要保持姿态的驱动场景来说，这个特性能大幅简化整体的机构设计。

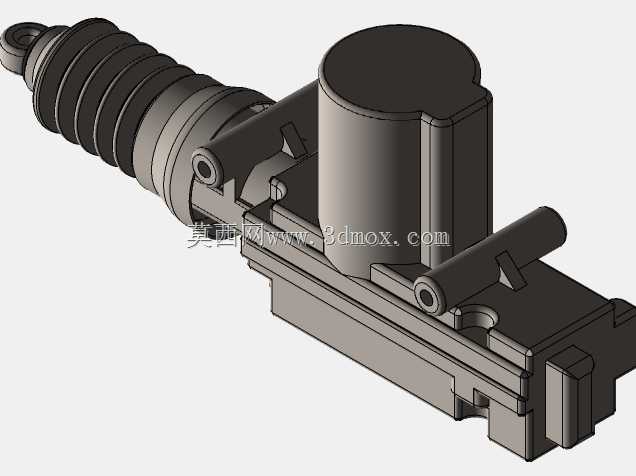

　　做三维建模的时候，这款模型把所有的装配配合关系都做了还原，包括波纹防护套的褶皱结构、电机壳体的加强筋、安装孔的倒角、铰接位的配合间隙都和实际产品的结构一致，工程师在做设备整体装配设计的时候，可以直接把这个模型调入装配体，用来校验安装空间是否干涉、运动行程是否满足机构的动作需求，不需要再重新测绘建模。尤其是在做机构运动仿真的时候，模型的运动副设置和实际产品的运动逻辑完全匹配，可以直接模拟执行器伸缩过程中和周边部件的位置关系，提前发现安装位置不合理、运动过程中存在干涉的设计问题，减少实际加工装配阶段的改模次数。

　　不少刚接触小型驱动件选型的工程师，容易忽略执行器的安装距参数，也就是执行器处于完全缩回状态时两端安装孔的中心距，这个参数直接决定了机构的最小安装空间，这款模型把完全缩回和完全伸出两个极限状态的尺寸都做了准确还原，在做布局设计的时候可以直接测量获取尺寸参数，不需要再去翻查选型手册。另外壳体上的走线槽位置、固定螺栓的孔位尺寸也都和实物一致，做布线设计和安装紧固件选型的时候，可以直接参考模型上的结构来做，避免出现螺栓长度选的不合适、走线位置和其他部件干涉的问题。对于做非标小型设备设计的工程师来说，这类成熟的标准化驱动件模型，能大幅缩短方案设计阶段的建模时间，把更多精力放在机构的整体逻辑优化上，而不是花时间重复绘制标准件的三维结构。
