300系列深沟滚珠轴承结构设计

　　在各类旋转传动机构的设计选型中，滚珠轴承是承担径向载荷、兼顾少量轴向载荷的核心支撑部件，300系列滚珠轴承作为通用型深沟球轴承品类，广泛覆盖中小功率传动、轻工机械、输送设备、小型电机输出端等常规旋转支撑场景，是机械结构设计中应用频次极高的标准类传动支撑零件。从实际工程应用场景来看，这类轴承常被用在转速中等、载荷平稳的传动轴系中，比如小型输送带的托辊支撑、民用风机的叶轮轴定位、小型减速机的输入输出端支撑、普通机电设备的旋转关节部位，其适配的工况多为无强冲击、连续运转时长中等、环境洁净度较好的常规工业场景，也可部分用于民用机电产品的旋转结构中，承担轴系的径向定位与旋转减摩作用。

　　从产品功能特性来看，该款300系列滚珠轴承采用经典的深沟滚道设计，内圈与外圈均加工有与钢球曲率匹配的弧形滚道，滚动体为均匀分布的钢制滚珠，通过保持架将各滚珠等间距分隔，避免滚珠运转过程中相互摩擦碰撞，同时保证每个滚动体受力均匀，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低轴系旋转的阻力系数，减少运转过程中的温升与磨损。轴承的两侧滚道挡边可承受一定量的双向轴向载荷，当轴系出现少量轴向窜动时，可通过滚道与钢球的接触承担轴向力，避免轴系出现轴向窜动超差的问题，保障旋转部件的同轴度稳定。

　　从设计思路层面来看，该轴承的建模完全遵循标准深沟球轴承的几何参数逻辑，首先确定轴承的公称内径、外径与宽度尺寸，匹配300系列轴承的标准尺寸边界，内圈的内径为与轴配合的安装面，采用基孔制配合公差设计逻辑，建模时保留了安装面的圆柱度精度预留空间，外圈的外径为与轴承座孔配合的安装面，采用基轴制配合的尺寸逻辑。滚道的曲率半径略大于钢球半径，保证钢球与滚道之间为点接触初始状态，运转受载后形成小面积面接触，既保证接触应力在材料许用范围内，又能降低摩擦阻力。保持架采用浪形冲压保持架结构，兜孔尺寸略大于钢球直径，为钢球运转预留足够的润滑脂存储空间，同时兜孔边缘的包角可兜住钢球，避免轴承在未安装状态下滚动体散落。

　　从外形尺寸与安装边界来看，该款300-315规格的轴承，建模时严格遵循对应型号的标准安装尺寸要求，内圈的两端倒角尺寸满足轴肩的安装避让需求，外圈的两端倒角满足轴承座孔台肩的避让需求，设计选型时，轴的配合轴肩高度不能超过内圈倒角的最大允许高度，轴承座孔的台肩高度不能超过外圈倒角的最大允许高度，避免安装时轴承无法贴合定位面。轴承的轴向宽度尺寸为标准宽度，安装时相邻的定位轴肩与孔台肩之间的距离需匹配轴承宽度，预留适当的轴向间隙，避免轴系受热膨胀后轴承被轴向顶紧出现卡滞问题。轴承的径向安装空间需匹配轴承外径，轴承座孔的配合面粗糙度、轴配合面的粗糙度需满足轴承安装的精度要求，避免过盈量过大导致轴承内圈胀大、外圈收缩，造成轴承游隙过小出现运转卡滞、温升过高的问题。

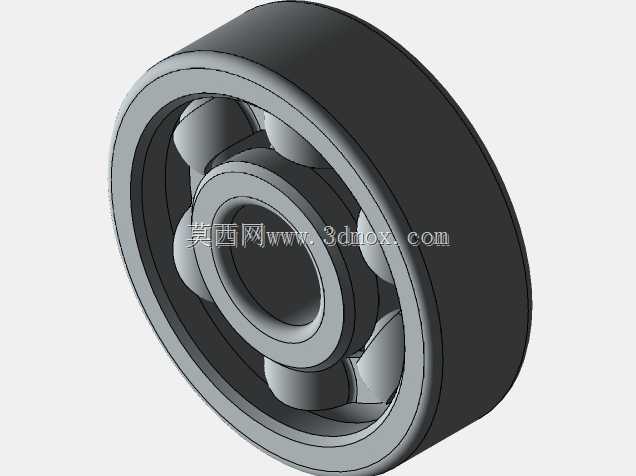

　　在三维建模的细节处理上，该模型完整还原了轴承的各部分结构细节，包括内圈的滚道曲面、外圈的滚道曲面、每个钢球的球面特征、保持架的兜孔与连接结构，各零件之间的装配关系完全符合实际轴承的装配逻辑，钢球与内外滚道之间保留了标准的径向游隙，保持架与钢球之间保留了适当的间隙，可直接用于装配体的干涉检查、运动仿真演示，也可作为设备整体三维设计中的标准件调用，在做设备的整机装配、轴系布局设计时，可直接将该轴承模型装配到对应位置，验证轴系的支撑位置是否合理、周边结构是否与轴承外圈存在干涉，提前排查设计阶段的装配冲突问题。对于结构设计从业者来说，这类标准轴承的精准建模可减少重复建模的工作量，在做方案设计时直接调用即可快速完成轴系的支撑结构布局，同时模型的几何精度足够支撑后续的工程图导出、装配干涉检查等工作，不需要再对轴承的结构细节进行二次修正。在实际选型应用中，这类轴承的润滑方式多采用脂润滑，在装配时填充适量的锂基润滑脂即可满足长期运转需求，部分高速工况下也可采用油润滑，但300系列轴承的常规应用场景多为中等转速，脂润滑即可满足使用需求，密封结构可根据工况选择开式、带防尘盖或者带密封圈的版本，本次建模的为开式轴承结构，可根据实际使用需求在模型基础上添加防尘盖、密封圈等附属结构，适配不同的工况环境要求。
