双排数码管嵌入式电压电流显示模块

　　做小型电控柜、桌面测试治具的结构设计时，经常会遇到需要在面板上集成电压电流实时显示的需求，这类显示模块不需要复杂的触控交互，核心要求是读数清晰、安装便捷、不占用过多柜内纵深空间，这次建模的双排数码管显示单元，就是针对这类场景做的结构方案。从实际使用场景来看，这类模块常被集成在直流稳压电源、小型充放电设备、通讯基站供电单元、实验室测试台的面板上，用来实时显示回路的输出电压与电流数值，相比单排数码管只能显示单一参数，双排布局可以同时呈现两个核心电参数，操作人员不需要切换显示通道就能同时读取两个数值，减少操作步骤，也避免参数切换过程中的读数遗漏。

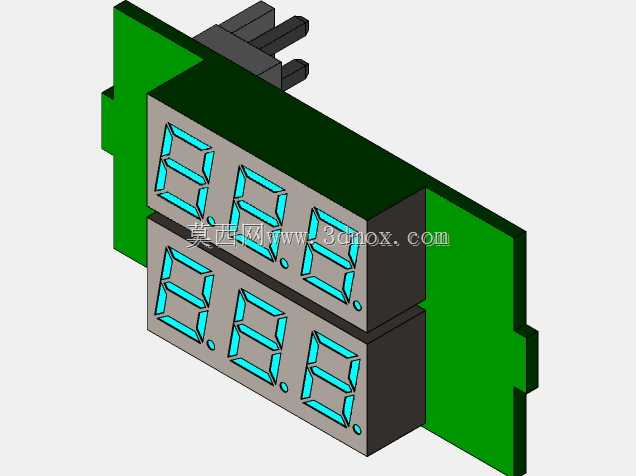

　　从结构设计思路上，整个模块采用分层堆叠的布局，核心显示部分采用两组三位共阳数码管上下排布，单组数码管的字高选用常用的0.56英寸规格，这个尺寸的数码管在0.5-3米的常规操作距离下，数字笔画清晰可辨，不会因为字高太小导致读数费力，也不会因为字高过大占用过多面板开孔面积。数码管的显示面做了轻微的下沉处理，外围的黑色塑壳边框刚好卡在面板开孔的内侧，既可以遮挡面板开孔的毛刺误差，也能避免外部光线直射数码管产生反光，影响读数准确性。数码管的发光段采用亮蓝色发光方案，相比传统的红色数码管，蓝色发光在车间强光环境下的对比度更高，即使周围有照明设备的光线干扰，也能快速识别数字内容，每个数码管的右下角集成了小数点显示段，可以根据量程需求切换小数点位置，适配不同电压电流量程的显示需求，比如电压量程0-100V时可以显示两位小数，电流量程0-10A时可以显示一位小数，覆盖常规低压电控的测量显示需求。

　　模块的载板采用绿色FR-4玻纤板作为基底，PCB板的外形比数码管塑壳的外轮廓单边宽出3mm，这个宽度刚好预留了贴片元件的焊接空间，同时在板的两侧设计了对称的卡扣凸耳，安装时不需要额外打螺丝固定，只需要在设备面板上开出对应尺寸的矩形开孔，将模块从面板外侧推入，两侧的卡扣就会卡在面板内侧，实现快速免螺丝装配，这种安装方式对于小批量设备组装来说，可以大幅减少面板装配的工时，也避免了螺丝头外露影响面板的整体美观度。PCB板的后端预留了2.54mm间距的直插排针接口，排针采用两排共8pin的布局，分别对应数码管的段选、位选以及电源、地引脚，排针的位置设计在PCB板后端的居中位置，接线时线束可以从模块正后方引出，不会和柜内的其他元件产生干涉，模块整体的纵深尺寸控制在28mm以内，对于内部空间紧凑的小型桌面设备来说，这个纵深尺寸不会占用过多的内部安装空间，即使是壁厚1.5mm的薄金属面板或者塑料面板，也能稳定安装不会出现晃动。

　　在细节结构处理上，数码管塑壳和PCB板之间采用定位柱加卡扣的固定方式，不需要打胶或者螺丝固定，组装时只需要将数码管的引脚对准PCB上的焊盘孔插入，过波峰焊的时候就能同时完成塑壳的定位和引脚焊接，减少组装工序。塑壳的显示窗口边缘做了0.2mm的倒角处理，避免安装时刮伤操作人员的手部，也能减少面板和模块之间的装配间隙，防止灰尘从缝隙进入设备内部。考虑到模块在长期使用过程中数码管会产生轻微的发热，PCB板上数码管对应的背面位置预留了铺铜散热区域，通过铜箔将数码管工作产生的热量快速传导到整个PCB板上散出，避免局部温度过高导致数码管寿命缩短。另外，模块的整体外形做了对称设计，安装时不需要区分上下方向，即使装配时出现180度旋转的情况，只需要在程序端调整显示内容的方向就能正常使用，降低了装配过程中的防错要求，适合流水线快速组装作业。

　　从安装边界的适配性来看，面板开孔的尺寸公差可以放宽到±0.2mm，卡扣结构本身具备一定的弹性变形量，可以抵消面板开孔的加工误差，对于亚克力面板、冷轧钢板面板、ABS塑料面板等常用的设备面板材质，都能实现可靠的固定，卡扣的卡接深度设计为2mm，适配1-2mm厚度的常用面板，不会因为面板太薄导致卡接松动，也不会因为面板太厚无法安装到位。在实际选型搭配时，这个模块可以直接搭配常用的电压电流采样电路使用，结构上不需要额外做定制修改，只需要根据设备的整体配色调整塑壳的颜色，就能和不同风格的设备面板实现视觉统一。
