24V转5V直流降压转换模块安装结构

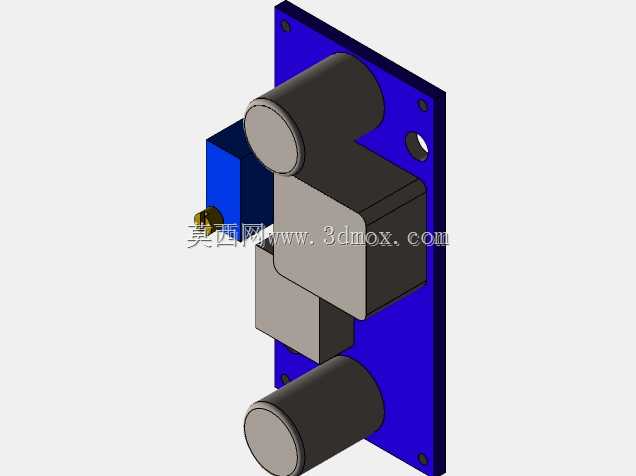

　　在车载电子、工业通讯终端、低压工控设备的供电链路里，不同功能单元的工作电压往往存在差异，主控板、信号采集模块多采用5V直流供电，而前端供电母线常取自24V车载电源、工业现场直流配电回路，这就需要可靠的DC-DC降压单元完成电压匹配，本次呈现的24V转5V降压转换安装结构，正是针对这类集成安装场景设计的实体结构方案。从实际安装场景出发，这类降压模块很少以裸板形式直接布置在设备内部，多数需要依托固定安装板完成与设备腔体、安装基面的可靠连接，该结构采用一体化蓝色安装基板作为承载主体，基板上预留了两处圆形安装过孔，可配合M3或M4规格的紧固件完成与设备内壁、安装支架的锁附固定，安装孔位的间距经过适配，既可以适配标准工业安装型材的槽位间距，

　　也能满足小型通讯终端壳体内部的紧凑安装空间要求，避免安装时与周边其他电子元件、走线结构产生干涉。结构上的核心功能单元分为三个部分，两端的圆柱形元件为功率电感，是DC-DC降压拓扑里的核心储能元件，负责在开关管导通阶段存储磁能，关断阶段向输出侧释放能量，维持输出电压的稳定，两个电感的选型匹配24V输入、5V输出的功率等级，可承载持续3A以上的输出电流，满足多数小型通讯模块、传感单元的供电需求；中间叠层布置的方块结构为功率开关管与整流管的散热载体，同时集成了输入输出滤波电容的安装位，电容紧贴功率回路布置，尽可能缩短高频电流的走线长度，降低开关过程产生的电磁辐射，避免对周边的通讯信号链路造成干扰；侧边突出的蓝色方块为输入输出接线端子模块，

　　端子采用插拔式接线结构，输入端对应24V直流正负极，输出端对应5V直流正负极，接线方向垂直于安装基板平面，方便现场布线时的线缆插拔操作，不需要在狭小的安装空间内完成螺丝锁线的复杂操作，提升装配与后期维护的效率。设计过程中充分考虑了散热需求，功率元件的安装面与蓝色安装基板之间预留了导热接触区域，可在装配时填充导热硅胶垫，将功率元件工作时产生的热量传导到安装基板上，通过基板的金属材质扩大散热面积，不需要额外加装散热风扇即可满足额定负载下的温升要求，适配密闭设备腔体内部无强制风冷的使用环境。安装边界方面，整个结构的外轮廓尺寸控制在紧凑范围内，安装基板的长度、宽度均适配小型通讯设备的内部安装空间，突出基板平面的元件最高高度不超过25mm，

　　不会与设备上盖、内部其他层叠布置的电路板产生空间冲突，所有元件的边角均做了圆角处理，避免装配过程中划伤线缆绝缘层或者操作人员手部。从电路功能实现的角度，该结构对应的降压电路采用成熟的同步整流拓扑，相比传统的非同步整流方案，转换效率可以提升到92%以上，在满负载工作状态下的发热更小，长时间连续工作时的输出电压波动控制在±2%以内，能够为后端的通讯芯片、传感单元提供稳定的供电电压，避免因为电压波动导致的通讯丢包、传感数据采集误差等问题。在实际的设备集成过程中，该结构可以直接作为独立的供电转换单元嵌入到通讯终端、车载电子设备、小型工控采集终端的内部，不需要额外设计降压电路的安装固定结构，只需要根据安装基板的孔位在设备安装面上预留对应的固定孔即可，大幅缩短设备研发阶段的结构设计周期，同时经过验证的功率回路布局也能减少电源部分的电磁兼容调试工作量，提升整机的电磁抗扰能力。结构设计时还考虑了生产装配的工艺性，所有元件均采用标准SMT或者插件封装，可通过常规的波峰焊、回流焊工艺完成电路板与元件的焊接，安装基板与电路板之间采用定位柱加螺丝锁附的固定方式，装配工序简单，适合批量生产时的快速组装，不需要复杂的工装夹具即可完成整个模块的装配作业。
