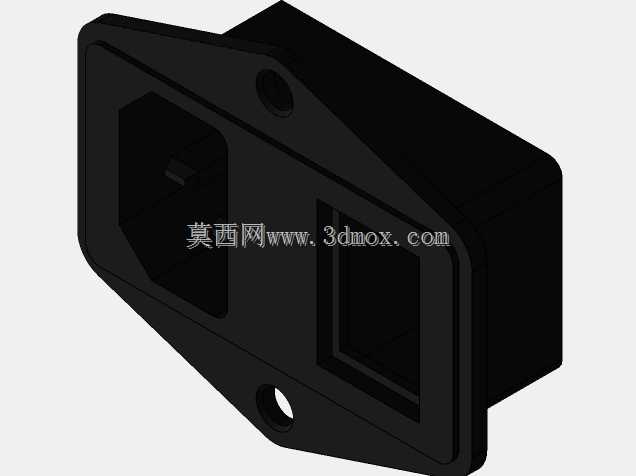

集成开关功能的品字电源输入连接座

　　这款集成开关的电源连接器，是各类台式工业设备、桌面型检测仪器、小型数控终端、商用电器设备上常用的交流市电输入部件，日常做设备结构设计时，这类部件的选型和安装位设计，是电气布局环节里很容易被忽略但直接影响整机装配效率和使用体验的部分。不同于单独设置品字电源插座、独立船型开关的分体式布局，这款连接器把电源输入接口和通断控制开关整合在同一个安装基座上，能直接减少设备面板上的开孔数量，原本需要分别开插座安装孔、开关安装孔，做两次定位、两次固定、两次接线的工序，现在只需要开一个适配基座轮廓的安装孔，一次固定就能完成两个功能部件的装配，不管是钣金机箱的面板冲压工序，还是注塑外壳的模具成型环节，都能减少加工工序，降低面板多开孔带来的结构强度下降、缝隙不均、装配公差累积的问题。

　　从实际使用场景来看，这类集成连接器大多用在设备后侧的下部位置，也就是靠近市电进线的区域，用户插拔电源线、操作电源开关的时候不需要绕到设备侧面或者摸索不同位置的控件，插拔电源线的动作和按动开关的动作可以在同一个区域完成，日常设备维护断电的时候操作效率更高。它的基座采用耐温阻燃的工程塑料材质，能满足交流220V市电场景下的绝缘耐压要求，内部的导电接触件采用铜质镀镍处理，既保证导电接触的低电阻特性，也能避免长期使用出现氧化锈蚀导致的接触不良、发热打火问题，开关部分的触点带灭弧结构，能承受设备开机瞬间的浪涌电流冲击，不会因为频繁通断出现触点烧蚀的情况。

　　设计这款连接器的安装结构时，首先要注意安装面板的厚度适配范围，这款基座的法兰边带两个对称的安装固定孔，是用自攻螺丝或者机牙螺丝从面板外侧锁紧固定的，设计安装孔位的时候要注意两个固定孔的中心距公差控制在±0.1mm以内，避免安装时出现基座歪斜、和面板贴合不严的问题。基座嵌入面板的部分要预留足够的纵深空间，不能和机箱内部的走线、PCB板、结构加强筋产生干涉，尤其是开关的尾部接线端子和插座的接线端子，要预留至少10mm的走线弯曲空间，方便接线时套绝缘护套、做端子压接操作。另外要注意，品字插座的朝向是固定的，接地脚在上的安装方向是符合常规用电安全规范的，设计安装位的时候不能把基座方向装反，否则会出现火线零线位置颠倒、接地端位置错误的安全隐患。

　　从安装边界尺寸来看，这款连接器的法兰外轮廓是带圆角的矩形结构，两个固定孔分布在法兰的对角位置，设计面板开孔的时候，开孔尺寸要比基座嵌入部分的轮廓大0.2-0.3mm，给装配时的公差调整留余量，但是间隙不能超过0.5mm，否则会出现基座晃动、缝隙过大影响外观和防护等级的问题。法兰边和面板贴合的位置，可以根据设备的防护等级要求，选择是否加装薄型橡胶密封垫，在潮湿多尘的使用场景下，密封垫能阻挡粉尘和水汽从安装缝隙进入设备内部。接线的时候，插座部分的三个接线端子要对应接火线、零线、保护地线，开关部分要串接在火线路径上，不能把开关接在零线上，否则设备断电后内部电路依然带火线电位，会给维修作业带来触电风险。

　　在三维建模过程中做整机装配干涉检查的时候，要特别注意连接器尾部的接线端子和周边结构的安全距离，强电部分和机箱内的弱电信号线、金属结构件之间要保持至少3mm的电气间隙，避免出现击穿打火的问题。另外，开关的操作按钮突出法兰面的高度要和面板的整体造型匹配，不能突出过多导致设备搬运过程中误碰开关，也不能凹陷过深导致用户操作的时候按不到位，这款连接器的开关按键突出高度刚好和插座的法兰面基本齐平，既方便按压操作，也能减少误触的概率。日常做设备BOM选型的时候，这类集成连接器比单独采购插座加开关的综合成本更低，装配工时更短，整体的可靠性也更高，因为两个部件整合在同一个基座上，内部的接线可以在连接器生产环节就完成焊接和绝缘处理，不需要设备组装时再做插座到开关之间的飞线连接，能减少人工接线带来的虚接、错接风险，提升整机的电气安全性能。
