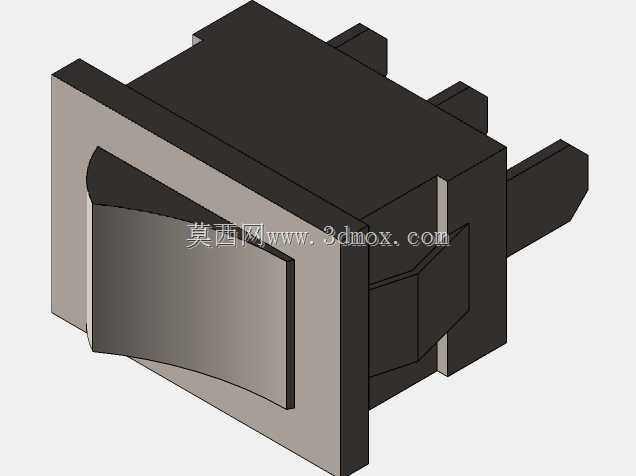

嵌入式船型翘板电源通断控制开关

　　这类翘板结构的电源开关，是低压电气控制回路里最常见的手动通断器件之一，日常能在小型通讯终端、桌面测试仪器、工控辅助设备、民用小家电的面板上看到它的身影，主要承担回路总电源的通断控制功能，部分带多档位的同结构产品也可实现小功率负载的档位切换，不过这款是两档通断结构，仅做电源回路的开合控制。从实际使用场景来看，这类开关的额定载流能力普遍在10A以内，适配250V及以下的交流回路，部分直流场景下也可降额使用，选型时首先要匹配面板的开孔尺寸，其次要确认引脚的接线定义，避免接错导致功能失效。

　　从结构设计逻辑来看，这款开关采用嵌入式面板安装的结构，前端的翘板按键做了内凹弧面处理，手指按压时的贴合度更好，按压行程控制在3mm左右，按压力度设置在1.5N-2N区间，既不会因为力度太小导致误触碰，也不会因为按压力度过大造成操作疲劳。开关本体的外壳采用阻燃PA66材质注塑成型，绝缘性能满足GB/T 14048.1的相关要求，内部的动触点采用银合金材质，相比纯铜触点的抗电弧烧蚀能力更强，能够承受额定负载下的频繁通断操作，静态接触电阻控制在50mΩ以内，长期通电的温升不会超过标准限值。后端的插片式接线引脚采用标准6.3mm规格，和市面上通用的冷压接线端子完全匹配，接线时不需要额外焊接，直接压接端子后插入即可，装配效率更高。

　　安装边界方面，这款开关的面板部分为方形结构，前端面板的外轮廓尺寸比安装开孔大2mm左右，能够完全覆盖安装开孔的边缘，避免开孔毛刺外露影响外观，安装时从面板正面推入，靠本体两侧的弹性卡扣卡紧在面板背面，不需要额外加装固定螺母，面板适配厚度在0.8mm-2.5mm之间，常见的钣金设备外壳、塑料仪器面板都能适配。本体的后端深度控制在20mm以内，不会占用设备内部过多的布线空间，引脚的排布间距满足电气间隙要求，不同极性引脚之间的爬电距离大于3mm，不会出现高压击穿的风险。

　　建模过程中需要重点关注几个配合尺寸：首先是翘板按键和外壳前端的配合间隙，单边预留0.2mm的活动间隙，既保证按键活动顺畅，又不会出现过大的缝隙影响防尘效果；其次是内部翘板传动结构的转轴配合，转轴和轴孔的配合采用间隙配合，公差控制在H8/f7区间，保证按压时传动顺畅无卡滞；最后是后端插片的位置度，插片相对于安装基准面的位置度公差控制在0.15mm以内，保证和配套接线座的对接精度。另外建模时要注意外壳的脱模斜度，外表面脱模斜度设置为1°，内部结构的脱模斜度设置为1.5°，符合注塑件的生产工艺要求，卡扣的厚度设置为1.2mm，既保证足够的卡紧力，又不会因为卡扣过厚导致安装时插入力过大，或者卡扣韧性不足出现断裂。

　　从实际选型适配的角度，这类开关的防护等级普遍为IP40，仅适合在室内无液体飞溅、无大量粉尘的环境下使用，如果是户外或者潮湿场景使用，需要额外加装防水帽，或者选用带硅胶密封结构的同类型产品。开关的机械寿命普遍在10000次以上，电气寿命在额定负载下不低于5000次，能够满足常规设备的全生命周期使用需求，不需要频繁更换。在做设备面板布局时，这类开关通常布置在面板的边角位置，和其他操作器件的间距保持在15mm以上，避免操作其他按键时误碰到电源开关，同时开关的安装位置要避开设备内部的发热元件，防止长期高温环境导致塑料外壳老化变形，影响开关的使用寿命。
