DC-DC24V转12V降压转换器结构设计

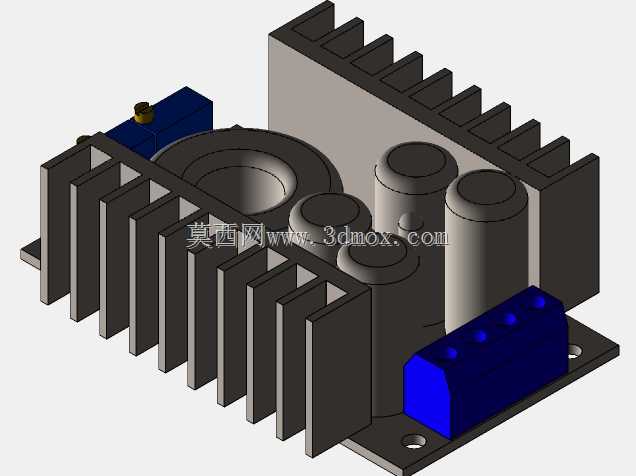

　　在车载电子改装、工业低压控制柜布线、户外通讯基站辅助供电这类场景里，24V母线电压转12V负载供电的需求非常普遍，这类DC-DC降压模块的结构设计直接决定了长期运行的可靠性，很多现场故障都不是电路原理问题，而是散热设计不足、安装边界考虑不周导致的。做这个模块的三维结构时，首先要把功率回路的热分布作为核心约束，功率管、续流二极管、储能电感这三个发热核心的位置不能随意排布，要让散热鳍片的风道能顺次覆盖这三个器件，避免热量在局部淤积。从结构上看，两侧的铝制散热鳍片采用等间距直齿设计，齿厚和齿间距的比例是按照自然对流散热的最优值取的，不需要额外加风扇就能满足额定负载下的温升要求，鳍片和功率器件的接触面预留了导热垫的压缩空间，

　　不会因为装配公差导致接触热阻飙升。板上的电解电容排布特意避开了散热鳍片的正上方高温区，电容的寿命对环境温度非常敏感，每升高10度寿命就会减半，把电容放在气流的下游低温区，能大幅延长整机的无故障运行时间。输入输出的接线端子采用蓝色塑封的栅栏式结构，端子的固定脚直接穿过PCB板焊接在底层铜箔上，大电流走线的铜箔宽度按照每平方毫米3A的载流量设计，同时在端子位置预留了M3的固定孔位，接线时拧螺丝的力道不会把PCB焊盘扯掉。整个模块的安装底板采用环氧玻纤板基材，四个角预留了沉头安装孔，安装孔的位置尺寸兼容市面上通用的导轨安装卡扣和螺丝固定两种方式，安装孔到板边的距离留足了安全间隙，不会因为金属安装面的毛刺导致电路板短路。

　　储能电感采用磁屏蔽封装，位置放在PCB板的几何中心附近，周围的功率走线尽量短粗，减少大电流回路的寄生电感，避免开关过程中产生的尖峰电压击穿器件。输入侧的防反接二极管、输出侧的滤波电容都按照电流流向依次排布，不会出现走线绕远导致的额外压降。做结构建模的时候，每个器件的三维模型都按照实际物料的最大实体尺寸绘制，包括电容的塑封外壳公差、散热片的挤压成型公差、接线端子的插拔高度，装配完成后不会出现器件干涉的问题，导出工程图的时候可以直接用来做PCB的结构限位核对。很多新手设计这类电源模块的时候，只关注电路原理图的参数，忽略了结构上的热设计和安装兼容性，比如散热片太高导致装不进控制柜的线槽、接线端子太靠近板边导致插不上插头、

　　电容离散热片太近长期烘烤导致鼓包，这些问题在三维建模阶段就能提前规避。这个模块的外形尺寸控制在常规工业电源的通用规格范围内，不需要重新设计安装支架就能直接替换市面上同参数的老旧模块，维修替换的时候不用改动原有设备的布线和安装位，能大幅降低现场维护的工作量。散热鳍片的表面没有做多余的阳极氧化着色，自然铝色的表面辐射散热效率比深色涂层还要略高一点，同时加工成本更低，适合批量生产。PCB板的边缘做了圆角处理，不会在装配的时候划伤操作人员的手，也不会划破导线的绝缘层。板上的功率器件和信号器件分区排布，大电流的功率区和小电流的反馈采样区之间留了足够的爬电距离，满足低压电器的安全规范要求，即使在潮湿的工业环境下也不会出现打火漏电的问题。
