两相混合式步进电机驱动器结构设计

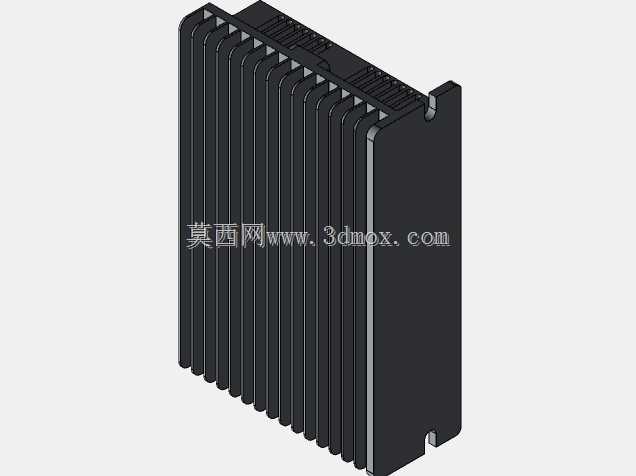

　　在自动化生产线、3D打印设备、小型数控雕刻机、包装送料机构这类需要精准位置控制的场景里，步进电机驱动器是衔接上位控制信号与步进电机本体的核心执行部件，这款驱动器的结构设计完全围绕工业现场的实际使用需求展开。从外形来看，整机采用一体化拉伸铝型材壳体，侧面排布密集的平行散热鳍片，这种结构并非为了外观规整，而是考虑到驱动器持续输出电流时功率器件的发热问题——鳍片的间距经过核算，既保证自然对流下的空气流通效率，又避免积灰后难以清理，鳍片的厚度和高度匹配额定工况下的热流密度，无需额外加装散热风扇就能满足长时间满负载运行的散热要求，减少了风扇带来的故障点，适配粉尘、油污较多的车间安装环境。壳体两侧预留的带缺口安装耳是设计时重点考量的安装边界，

　　安装孔位的中心距、孔径都适配行业通用的DIN导轨安装与螺丝固定两种方式，缺口结构可以让安装时不用完全拧下固定螺丝，挂装后再锁紧即可，大幅提升柜内装配的效率，整机的长宽高尺寸控制在标准电气柜的元件安装间距要求内，并排安装时不会和相邻的断路器、继电器、端子排产生空间干涉，接线端的排布位置预留了足够的弯线空间，适配不同线径的动力线与信号线接入。内部结构设计上，功率器件直接贴合铝壳内壁安装，中间填充高导热绝缘衬垫，把器件工作产生的热量直接传导到整个壳体鳍片上，避免局部热量堆积；信号接口与动力接口分侧布置，减少强电动力回路对弱电脉冲信号的电磁干扰，壳体的接缝处做了凹凸止口结构，既可以提升壳体的结构强度，

　　避免安装受力时出现壳体变形挤压内部电路板，又能阻挡部分飞溅的切削液、灰尘进入壳体内部，适配工业现场的复杂防护需求。实际使用中，这类驱动器需要接收上位控制器发出的脉冲与方向信号，转化为步进电机绕组所需的分相电流，驱动电机完成精准的角度位移，这款结构在设计时充分考虑了不同应用场景的适配性：在小型自动化设备上安装时，紧凑的体积不会占用过多柜内空间，鳍片的朝向可以根据柜内风道方向调整安装方向，保证散热气流顺着鳍片方向流通；在长时间连续运行的输送线工位上，全铝壳体的抗振动性能优于塑料外壳，不会因为设备长期运行的振动出现壳体开裂、接插件松脱的问题。设计过程中还做了多处细节优化：壳体表面做了黑色导电氧化处理，既提升表面的耐腐蚀性能，

　　又能起到一定的电磁屏蔽作用，减少外界电磁干扰对驱动信号的影响，避免电机出现丢步、抖动的问题；安装耳的位置做了局部加厚处理，避免多次拆装螺丝后出现铝件滑牙、开裂的问题；壳体边缘全部做了倒角处理，装配和检修时不会划伤操作人员的手部，也不会刮破连接导线的绝缘层。从选型适配的角度来说，这款驱动器的结构尺寸可以覆盖57、86系列两相混合式步进电机的驱动功率需求，安装孔位兼容市面多数同功率等级驱动器的安装尺寸，设备改造替换时无需重新在安装板上打孔，直接替换即可，大幅降低现场改造的工作量。
