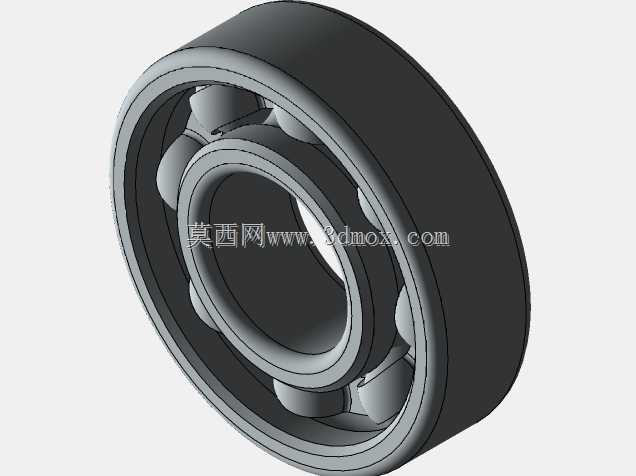

200系列深沟滚珠轴承三维结构设计

　　在各类旋转传动机构的设计选型中，滚珠轴承是应用覆盖范围最广的支撑类零件，本次呈现的200系列滚珠轴承结构，对应常规公称内径段的深沟球轴承规格，可适配多数中小载荷工况下的旋转轴支撑需求。从实际应用场景来看，这类轴承广泛出现在中小型电机输出端、输送机托辊支撑、普通机床进给轴辅助支撑、家用机电产品旋转机构、农用机械传动部位等场景，主要承担径向载荷承载，同时可承受一定比例的双向轴向载荷，在安装对中精度良好的工况下，能实现低摩擦阻力的连续旋转传动。

　　从结构设计逻辑来看，该系列轴承采用经典深沟滚道设计，内圈与外圈的滚道曲率略大于钢球直径，保证钢球在滚道内可顺畅滚动，同时保留足够的接触面积分散载荷。保持架采用浪形冲压结构，均匀分隔每一粒钢球，避免钢球之间直接接触产生额外摩擦与磨损，同时控制钢球在圆周方向的位置精度，保证运转过程中各滚动体受力均匀。两侧的密封结构（根据具体选型可配置开式、铁封或胶封版本）可阻挡外部粉尘、碎屑进入轴承内部滚道区域，同时避免内部润滑脂泄漏，延长维护周期。

　　做三维结构设计时，首先要明确安装边界的尺寸约束：200系列轴承的内孔与轴采用基孔制过盈配合，外圈与轴承座孔采用基轴制过渡配合，建模时需要严格控制内圈内径、外圈外径、轴承总宽度的公差带，保证实际装配时的配合精度符合使用要求。滚道的曲率半径、钢球的直径与数量、保持架的兜孔间隙都是设计中的关键参数，钢球直径过大会导致轴承装配后径向游隙过小，运转温升过高；钢球直径过小则会降低整体载荷承载能力，缩短使用寿命。建模过程中需要先完成单个钢球与内外圈滚道的接触状态校验，确认接触角处于合理范围后，再通过圆周阵列完成全部钢球的排布，之后匹配保持架的结构，保证保持架与钢球、内外圈挡边之间留有合理的运转间隙，避免出现运动干涉。

　　从实际使用的功能特性来看，这类轴承的极限转速受润滑方式、载荷大小、安装精度影响较大，采用脂润滑时的极限转速略低于油润滑，当存在较大轴向载荷时，需要适当降低许用转速，避免滚动体与滚道之间出现滑动摩擦加剧磨损。安装过程中需要注意，不能通过敲击钢球或保持架来传递装配力，应当使用专用工装均匀施压在内圈或外圈的配合端面上，避免轴承内部出现压痕导致运转异响、精度下降。在做整机结构设计时，还要考虑轴承的轴向定位方式，通常内圈通过轴肩与锁紧挡圈或圆螺母固定，外圈通过轴承座孔台肩与端盖压紧，定位轴肩与台肩的高度不能超过轴承内圈、外圈的挡边高度，否则会影响后续轴承拆卸维护。

　　针对不同的工况环境，该系列轴承可匹配不同的润滑方案，常温低转速工况下可采用锂基脂润滑，注脂量通常控制在轴承内部空腔容积的三分之一到二分之一，注脂过多反而会导致运转过程中搅拌阻力增大，温升异常；高转速或高温工况下可采用油浴或油气润滑，保证润滑介质能持续进入滚道接触区域形成油膜。建模时还原的结构细节，可直接用于后续的装配干涉检查、运动仿真分析，工程师可直接将模型导入装配体中，验证轴系与周边结构的安装间隙，提前排查设计阶段的干涉问题，也可基于该基础模型衍生出带密封、带止动槽等不同变体结构的设计，缩短同系列零件的建模周期。
