BL-TB6600步进电机驱动控制板结构设计

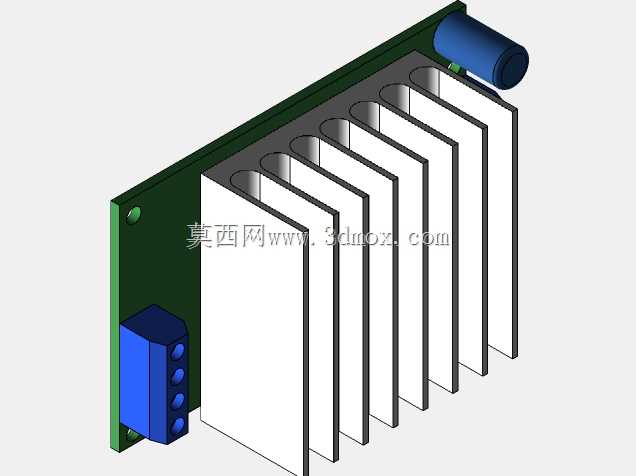

　　避免大电流走线对脉冲信号产生干扰，这一点在做三维建模的时候需要严格预留走线间距，不能只盯着元件摆放的整齐度忽略电气间隙的硬性要求。散热结构是这款驱动器设计的核心重点，考虑到步进驱动器在持续输出大电流驱动电机时，功率管的发热量会直接影响器件的工作寿命与输出稳定性，模型里采用了多鳍片式的直立散热结构，鳍片沿着基板长度方向平行排布，相邻鳍片之间预留了足够的通风间隙，既可以适配设备内部的自然对流散热，也能在有强制风冷的工况下让气流顺着鳍片间隙快速带走热量，不会出现气流滞止的散热死区；散热鳍片的安装位置直接贴合功率元件的发热面，中间没有多余的结构转接，尽可能降低热传导路径上的热阻，建模的时候需要注意鳍片的厚度与间距比例，在自动化设备的运动控制环节里，步进电机的运行稳定性直接决定了整套机构的定位精度与运行平顺度，而步进驱动器作为承接控制信号与电机动力输出的核心部件，其结构设计的合理性往往会被很多初入行业的结构工程师忽略，多数人会直接套用公版外壳与现成模块，很少从实际安装工况、散热需求、接线便利性的角度去做适配性的结构优化。这款BL-TB6600步进驱动器的三维结构设计，完全围绕工业现场的实际安装使用场景展开，没有做多余的装饰性结构，所有外形特征都服务于功能实现。首先看整体的布局逻辑，PCB基板作为整个驱动器的承载基础，所有功率元件、信号元件的排布都遵循强弱电分离的原则，功率输出回路集中在基板一侧，信号输入回路布置在另一侧，

　　过薄的鳍片会在加工时产生变形，过厚则会增加不必要的重量与材料成本，同时鳍片的高度不能超出安装边界的上限，避免和设备内部的其他走线、结构件产生干涉。接线端子部分的设计充分考虑了现场接线的操作空间，蓝色的插拔式端子座布置在基板的侧边，端子的接线口朝向外侧，操作人员在设备内部接线时不需要探手到驱动器下方就能完成线缆的固定与插拔，端子座旁边预留了标识打印的平面位置，方便后期丝印端口定义，减少现场接线的错误率；基板另一侧的电容元件采用卧式安装固定，既降低了整体的安装高度，也避免了设备运行时的振动导致电容引脚产生疲劳断裂，电容的固定位置做了局部的结构加强，防止焊接点在长期振动下出现脱焊问题。从安装边界来看，整个驱动器的外形轮廓做了规整化处理，

　　四个角预留了标准的安装固定孔位，孔位的间距符合行业内通用的驱动器安装尺寸规范，可以直接替换同规格的现有驱动器，不需要对设备的安装板做重新打孔加工；整体厚度控制在常规电气安装的允许范围内，既可以安装在设备的电气柜内的标准导轨上，也可以通过螺丝直接固定在设备的结构立板上，安装方式的兼容性覆盖了大多数自动化设备的电气安装场景。在做这款驱动器的三维建模过程中，需要特别注意不同元件之间的装配公差，散热鳍片和PCB基板之间的贴合面要保证平面度要求，避免出现贴合间隙导致散热效率下降；接线端子和基板边缘的距离要满足安规要求，防止出现爬电距离不足的问题；所有元件的高度都要控制在整体的外形包络以内，不能有元件突出散热鳍片的最高平面，

　　避免安装时和其他部件产生碰撞。很多工程师在做这类电子驱动类产品的结构设计时，容易把注意力都放在电气原理的实现上，忽略结构层面的细节，比如散热鳍片的通风方向如果和设备内部的气流方向垂直，散热效率会下降百分之三十以上；接线端子的朝向如果正对安装板，后期维护接线时需要拆下整个驱动器才能操作，会大幅增加现场维护的时间成本；安装孔位如果不兼容通用尺寸，会导致产品无法直接替换现有同类型产品，提升用户的替换成本。这款驱动器的结构设计没有追求花哨的外形，所有的结构特征都从实际使用的痛点出发，比如散热结构的排布兼顾自然风冷与强制风冷的需求，接线端子的位置预留足够的操作空间，安装孔位兼容通用规格，元件排布考虑振动工况下的可靠性，这些细节都是在大量现场应用的反馈基础上逐步优化而来的，建模时每一个尺寸的确定都对应着实际使用中的某一项需求，没有多余的设计冗余，也没有遗漏必要的结构特征。
