NEMA34规格步进电机三维结构设计

　　做非标设备结构设计快十年，NEMA34规格的步进电机是我选型库里用得频次极高的一类驱动部件，这次拿到的三维模型，从安装法兰到出线结构的细节都做的很到位，刚好能对应平时做设备布局时需要核对的所有边界。先从实际应用场景说，这类86mm安装法兰的步进电机，常用在中小型自动化设备的进给轴上，比如桌面型数控雕刻机的X/Y/Z轴传动、皮带输送线的主动辊驱动、小型包装设备的拉膜机构、3D打印设备的运动轴，还有一些非标工装的工位切换驱动，扭矩覆盖范围刚好能匹配大部分中低负载、转速要求不超过1000rpm的传动场景，比更小规格的NEMA23电机扭矩储备更足，又比NEMA42的大电机省安装空间，是中型传动工位的首选驱动件。

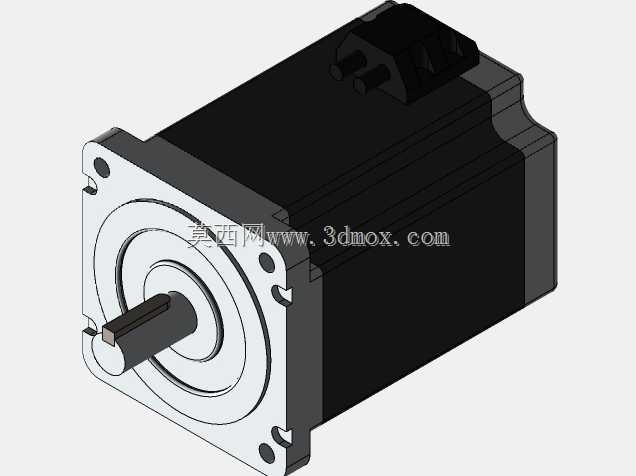

　　从设计思路上看，这个模型还原了该系列电机的典型结构：前端是标准的方形安装法兰，四个安装孔的位置度完全符合NEMA标准的安装尺寸要求，法兰止口的直径公差带也做了对应还原，做装配设计的时候直接把止口配合到安装板的定位孔里，就能保证电机输出轴和传动部件的同轴度，不用反复调整对中。输出轴是带键槽的D型轴结构，这个细节很重要，平时选电机的时候很多新手容易忽略轴的连接形式，D型轴加平键的结构能传递更大的扭矩，避免带轮或者联轴器在正反转切换的时候出现打滑空程，模型里轴的伸出长度、轴径尺寸都和实际量产的同规格电机一致，做联轴器选型、同步带轮安装位校核的时候，直接测量模型尺寸就能选对应规格的传动件，不用再翻厂家样本核对。

　　电机本体的外壳是方形拉伸铝壳结构，表面的散热筋做了简化但保留了基本外形，实际做设备布局的时候，电机外壳的径向尺寸直接决定了安装位旁边需要预留的避让空间，尤其是多轴并排安装的场景，比如龙门结构的设备两个Y轴电机并排装，必须留够外壳之间的间隙，避免运行时振动产生磕碰，这个模型的本体截面尺寸还原准确，做布局干涉检查的时候可信度很高。尾部的出线盒结构也做了出来，出线方向是垂直于轴向上的，平时做布线设计的时候，要注意出线位置预留足够的线缆弯曲半径，避免线缆被电机本体或者旁边的结构件磨破，很多新手做设计的时候只看电机主体尺寸，忘了出线端的线缆空间，最后装配的时候才发现线缆被压住，还要临时改安装板的结构，这个模型把出线座的凸台尺寸也做了还原，刚好能在布线设计阶段就把避让空间留出来。

　　再说到安装边界的细节，前端法兰的四个安装通孔是沉头孔结构，对应使用内六角圆柱头螺钉从前端穿入固定到安装板上，模型里沉头孔的深度和直径都符合标准件的安装要求，选螺钉的时候不用再核对孔位能不能容纳螺钉头。电机后端的编码器罩（如果是闭环步进的话）或者端盖结构也做了对应，实际选型的时候要注意后端的伸出长度，尤其是电机尾部要装刹车或者编码器的场景，后端的轴向尺寸直接决定了安装板后面需要预留的空间，比如有些设备的电机是装在安装板内侧，尾部要伸到设备框架的空腔里，就必须核对后端长度会不会和框架的梁干涉。

　　从功能特性的还原度来说，这个模型把电机的几个核心安装基准都做准了：法兰安装面是第一基准，输出轴的轴线和法兰面的垂直度、止口和轴的同轴度都符合量产电机的形位公差要求，导入到装配体里做配合的时候，不会出现基准错位的问题。不同机身长度的配置对应不同的扭矩等级，机身越长电机的保持扭矩越大，对应的转动惯量也越高，做选型的时候要根据负载的惯量来匹配，不能盲目选大扭矩的长机身电机，不然会出现惯量不匹配导致的定位不准、低速抖动的问题，这个模型里给出的不同长度配置，刚好能对应不同扭矩等级的同系列电机，做方案阶段的布局时，可以根据需要切换对应长度的模型，快速评估不同选型下的空间占用情况。

　　平时做三维设计的时候，这类标准外购件的模型准确度直接影响整个设计的效率，要是模型尺寸不准，后面出工程图、加工安装板的时候就会出现孔位不对、止口配合不上的问题，返工起来非常麻烦。这个NEMA34电机的模型，从法兰尺寸、轴伸结构、本体外形到出线座的细节都和实际量产件一致，不管是做设备方案的布局评审，还是做详细设计阶段的干涉检查、传动件选型，都能直接用，不用再自己花时间测绘建模，能省不少重复劳动的时间。另外要注意的是，这类步进电机安装的时候，法兰面和安装板之间要保证贴合平整，不要有异物夹在中间，不然会导致电机安装倾斜，输出轴受力不均，时间长了会磨损轴承，出现异响和精度下降的问题，设计安装板的时候，法兰贴合面的平面度要保证在0.1mm以内，和止口配合的孔公差选H7就足够，既能保证定位精度，又不会因为公差太紧导致装配困难。
