NEMA23规格步进电机三维结构设计

　　做自动化设备结构设计的同行，大概率都绕不开NEMA23这个规格的步进电机选型，这次做的这个三维模型，完全是照着实际量产的同规格电机测绘建模来的，没有做夸张的结构简化，所有安装配合面的尺寸都卡着行业通用的公差带来做，不管是拿来做设备布局干涉检查，还是做安装法兰、电机座的配套设计，都能直接用，不用再反复核对样本尺寸。

　　先说说实际应用场景，这个规格的电机在中小型自动化设备里用得太普遍了，比如桌面级3D打印机的XYZ轴传动、小型皮带输送机的驱动端、点胶机的位移轴驱动、小型数控雕刻机的进给轴，还有一些非标自动化里的短距离工位移位机构，选这个规格的步进电机刚好，扭矩够，安装尺寸不占地方，比更小的NEMA17扭矩储备足，又比NEMA34的体积小，不会给设备整体布局添负担。

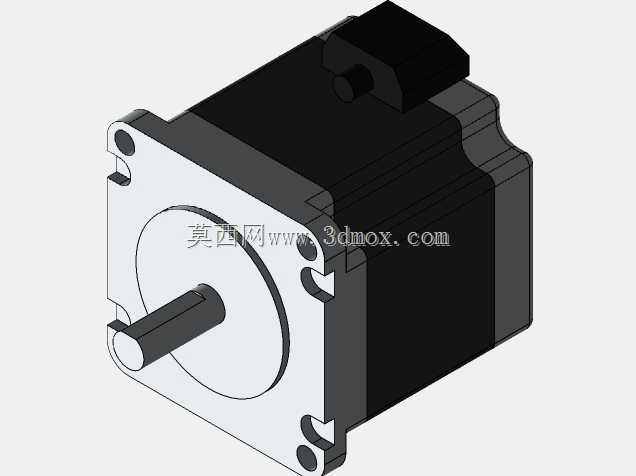

　　从功能特性上来说，这个模型还原了电机的核心结构：前端的安装法兰是标准的57mm见方安装面，四个安装孔的位置度严格按照行业通用标准做，轴伸的直径、键槽尺寸（如果是带键槽的版本）还有轴伸长度，都对应常用的联轴器匹配尺寸，后端的出线座结构也做了还原，做布线设计的时候能准确预估出线的弯折空间，不会出现装配的时候线和旁边的结构件顶死的问题。模型里做了56、76、100三个机身长度的配置，对应不同的扭矩等级，选型的时候可以直接切换配置，不用单独找不同长度的模型，做方案阶段的效率能提不少。

　　设计思路上，建模的时候优先保证安装边界的准确性，毕竟做设备设计的时候，电机的外形和安装尺寸是硬指标，内部的定子转子结构做了适度的简化，但外部的所有配合面、凸台、倒角都没有省略，比如前端盖的止口尺寸，这个是和电机座配合定位的关键，尺寸公差按h7来做的，和实际加工的配合要求一致；出线座的凸起高度也准确还原，避免做护罩设计的时候留的空间不够。还有电机本体的散热筋结构，虽然步进电机发热不算特别大，但实际结构上的散热筋尺寸也做了还原，做热仿真的时候也能用上，不会因为模型简化导致仿真结果偏差太大。

　　说到安装边界，这个模型的所有外轮廓尺寸都和实际样本一致：法兰安装面到电机后端的总长度，对应三个配置分别是56mm、76mm、100mm，法兰四个安装孔的中心距是47.14mm，也就是行业里常说的NEMA23标准安装距，安装孔是通孔，适配M5的安装螺丝，轴伸直径是8mm，轴伸长度24mm，这些尺寸都是实际选型里必须核对的硬参数，建模的时候反复核对过，不会出现尺寸错漏导致的装配问题。另外，电机后端的编码器罩（如果是闭环版本的结构预留）也做了通用化的结构，不管是开环还是闭环的同规格电机，外形轮廓都能适配，做方案的时候不用纠结是开环还是闭环的外形差异。

　　实际做设计的时候，很多新手容易犯的错就是电机模型选得不对，要么安装孔位错了，要么轴伸尺寸不对，等到加工完电机座装不上才发现问题，返工费钱又耽误周期，这个模型在建模的时候就把这些容易踩坑的尺寸都卡死了，所有配合尺寸都留了合理的装配间隙，比如法兰止口和电机座的配合，模型里的止口尺寸比公称尺寸小了0.02mm，刚好符合过渡配合的要求，导入装配体里直接配合就能用，不用再手动调整尺寸。还有电机的重量也按实际材质做了质量属性赋值，做整机受力分析的时候，能准确算出电机给安装板带来的载荷，不用再手动估算重量，算出来的结构强度结果更贴近实际情况。

　　另外，这个模型的结构拆分也做了合理的分层，前端盖、定子壳体、后端盖、输出轴、出线座都是单独的实体，做爆炸视图或者装配工艺说明的时候，可以直接拆分，不用再重新切分模型，对于做设备BOM表统计的人来说，也能直接对应实际的电机零部件组成，不会出现模型是一个整体实体没法拆分的问题。做布线设计的时候，出线座的出线孔方向也做了可调整的配置，能根据实际设备的布线方向旋转出线座的角度，模拟实际装配时的出线位置，避免线缆和周围的拖链、支架干涉。

　　很多人觉得步进电机是标准件，随便找个模型凑合用就行，但实际项目里吃过亏的都知道，标准件的模型尺寸不准，带来的麻烦一点都不比定制件少，比如之前做一个小型点胶机的项目，一开始随便找了个NEMA23的模型，结果模型的机身长度做短了10mm，等到设备装完才发现电机和后面的拖链安装架顶死了，最后只能重新加工电机安装板，把电机往前移，还得重新调整同步带的长度，耽误了快一周的交期。后来自己测绘做这个模型的时候，就把所有容易出问题的尺寸都反复核对，拿游标卡尺卡了实际电机的各个部位，连端盖上的螺丝头凸起高度都没放过，就是为了避免再出现这种低级错误。

　　还有做运动仿真的时候，这个模型的输出轴旋转中心和实际电机的轴中心完全重合，添加旋转马达的时候不用再重新找基准轴，直接选输出轴的圆柱面就能添加配合，做机构运动仿真的时候能准确模拟电机带动负载的运动过程，不会因为基准偏移导致仿真结果出错。对于做三维建模教学的人来说，这个模型也适合拿来做标准件建模的教学案例，从法兰盘的草图绘制，到机身的拉伸凸台，再到安装孔的阵列、轴伸的特征，都是很典型的机械建模特征，新手跟着练一遍，就能掌握这类回转类标准件的建模思路。
