洋葱Omega2+开发板配套扩展坞结构设计

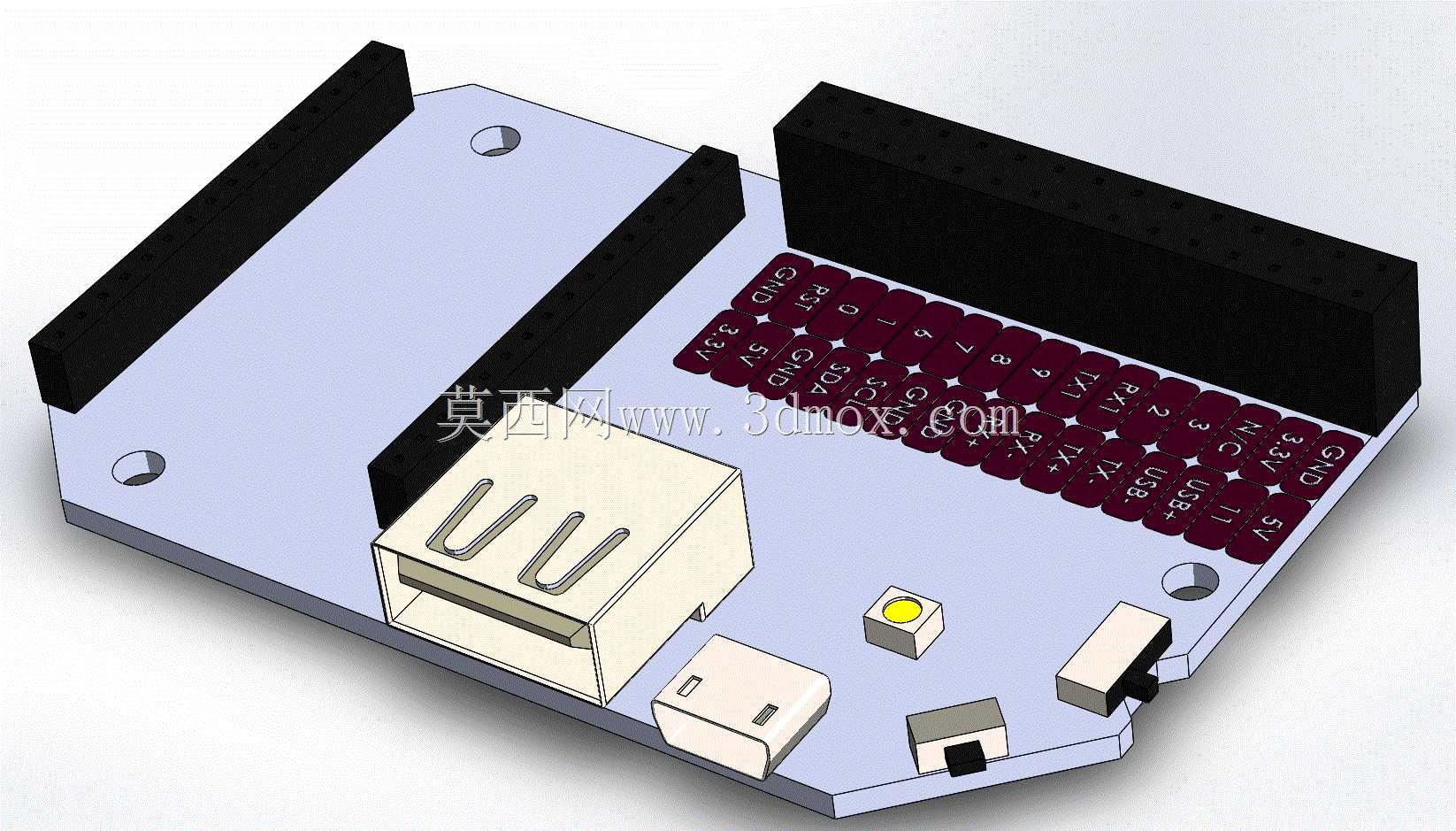

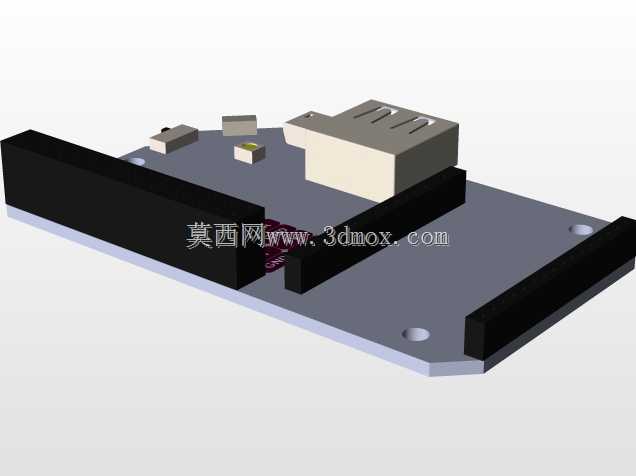

　　这款扩展坞是专为洋葱Omega2+系列物联网开发板设计的配套载板结构，在嵌入式开发、物联网原型验证场景中承担核心外设扩展功能，解决核心板本身接口数量不足、外设连接零散的实际工程问题。从结构设计逻辑来看，整体采用平板式载板布局，基材选用常规FR-4环氧玻纤板作为基底，所有功能元件均布置在载板单侧，既满足SMT贴片加工的工艺要求，也适配开发过程中频繁插拔接线的操作需求，避免双面布置元件带来的桌面放置不稳、接线干涉问题。载板的外形轮廓做了多段切角处理，并非规则矩形，三个边角位置预留了直径3.2mm的安装通孔，可直接配合M3铜柱固定在亚克力外壳、实验台架或者定制设备壳体内，安装孔的位置避开了所有底层走线和元件焊盘，不会出现安装螺丝压接线路导致短路的问题，安装边界完全匹配Omega2+核心板的叠装尺寸，核心板通过两侧的立式排母座与载板连接，排母座高度统一选用8.5mm规格，既保证核心板叠装后与载板之间留有足够的散热间隙，也不会因排针过长导致整体结构松散、插拔时受力晃动。

　　接口配置上，载板侧置了标准A型USB母座，座体采用沉板设计降低整体高度，可直接连接U盘、USB转串口模块、WiFi适配器等标准USB外设，满足开发过程中数据传输、外设调试的需求；排母区域预留了全部IO引脚的引出位，每个引脚旁的丝印层清晰标注了引脚定义，包括电源引脚、地引脚、UART、I2C、SPI等常用通讯接口，接线时无需反复查阅核心板手册，降低原型开发阶段的接线错误率。载板上还布置了轻触式复位按键、状态指示LED以及小型拨码开关，按键选用6*6mm贴片轻触开关，行程适中，触发力度符合日常调试的操作习惯，LED灯珠选用0805封装的暖白光型号，串联限流电阻后直接连接核心板状态引脚，可直观反馈电源、程序运行状态。

　　从实际应用场景出发，这款扩展坞可直接用于智能家居原型、工业数据采集节点、小型物联网网关的快速搭建，开发者无需自行焊接外围电路，直接将核心板插装到载板上即可完成基础硬件搭建，大幅缩短原型验证周期。结构设计过程中充分考虑了手工焊接的容错空间，所有元件焊盘均做了加大处理，排母、USB座等接插件的焊盘额外增加了拖锡焊盘，即使是手工焊接也不容易出现虚焊、连锡问题；载板边缘做了R0.5mm的圆角处理，避免锐边划伤操作人员或者导线绝缘层。元件布局上，将发热相对明显的电源稳压元件布置在载板边缘位置，远离核心板的主控芯片区域，避免热量集中影响核心板运行稳定性；不同电压等级的走线在载板内部做了分区处理，电源走线宽度满足1A电流的载流要求，信号走线做了等长处理保证高速通讯信号的完整性。整体结构没有多余的装饰性设计，所有造型特征均服务于功能实现与安装需求，叠装核心板后的整体高度控制在18mm以内，可适配绝大多数通用物联网设备外壳的内部安装空间，不需要额外修改外壳结构即可完成装配。
