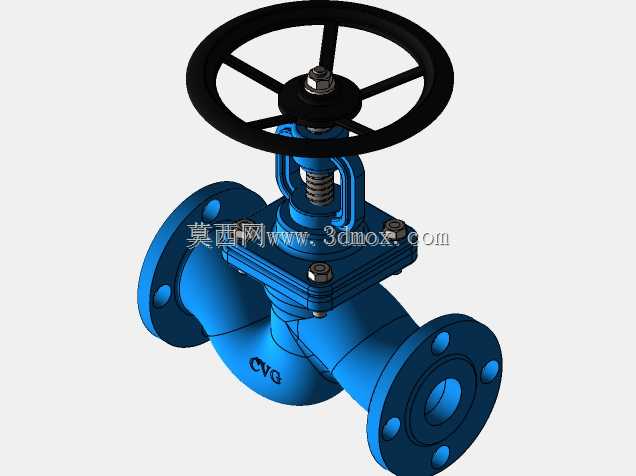

法兰连接手轮驱动直通式截止控制阀

　　这款手轮驱动的法兰式控制阀，核心应用场景覆盖化工流体输送、市政给排水、暖通空调循环水、中小型工业锅炉管路等需要手动精准调节管路通断、控制介质流量的工况，在不需要频繁自动化操作、对调节精度有手动可控要求的管段中，这类阀件是管路系统的核心控制部件，相比闸阀它具备更可靠的截流密封性能，相比球阀它的流量调节线性度更优，适合需要微调介质流量的作业场景。从实际用途来看，它既可以作为管路的截断阀使用，在设备检修、管路分段维护时完全切断介质通路，保障作业段无介质泄漏风险，也可以作为节流调节阀使用，通过改变阀瓣的开启高度，精准控制管路内的介质流量、调整管路系统的压力分配，适配水、蒸汽、低粘度油品等多种无强腐蚀、无大颗粒杂质的流体介质输送需求。

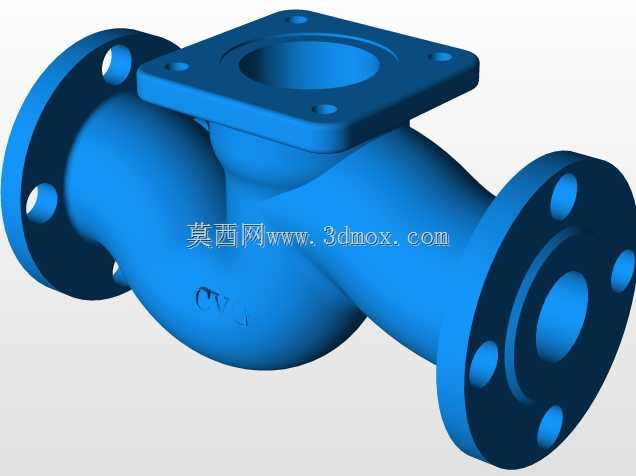

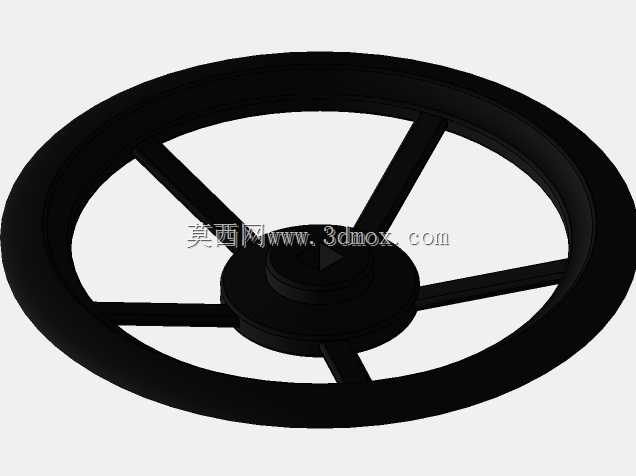

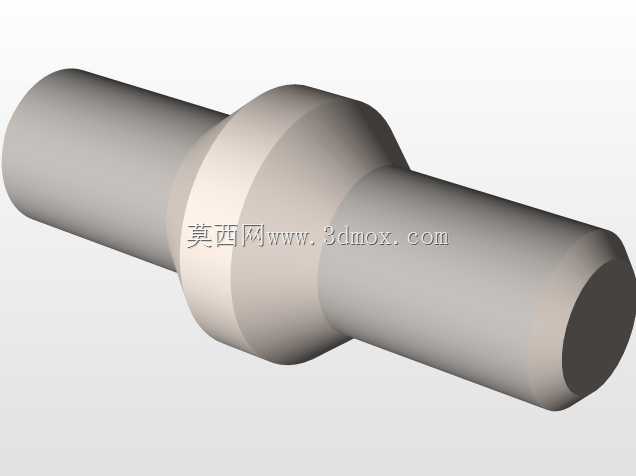

　　在功能特性设计上，这款阀采用明杆结构设计，阀杆的升降行程可以直观反馈阀瓣的开启程度，现场操作人员不需要额外加装开度指示装置，就能直接通过阀杆露出阀盖的长度判断当前阀门的开度状态，大幅降低现场操作的误判概率；手轮采用辐条式铸钢结构，握持操作时受力均匀，即使在管路带压状态下，操作人员也能通过常规加力杆辅助完成启闭操作，手轮与阀杆之间采用方榫配合连接，传动无间隙，操作反馈直接，不会出现手轮空转的问题。阀体采用直通式S型流道设计，相比直角式截止阀的流道阻力更小，介质在阀腔内的流向变化更平缓，能有效降低管路的压损，减少介质输送过程中的能耗；阀瓣与阀座的密封面采用锥面配合结构，密封比压分布均匀，在长期反复启闭的磨损工况下，

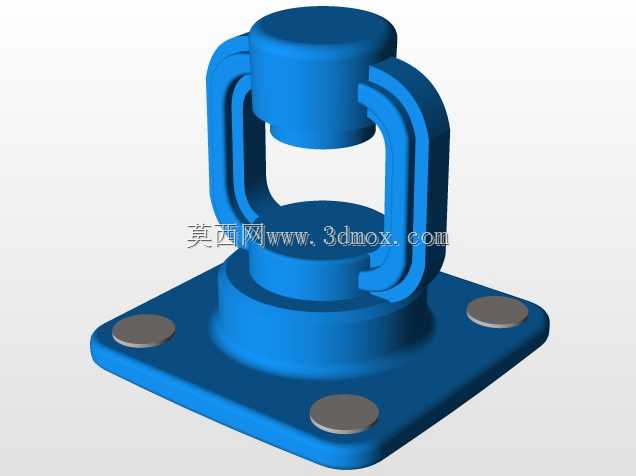

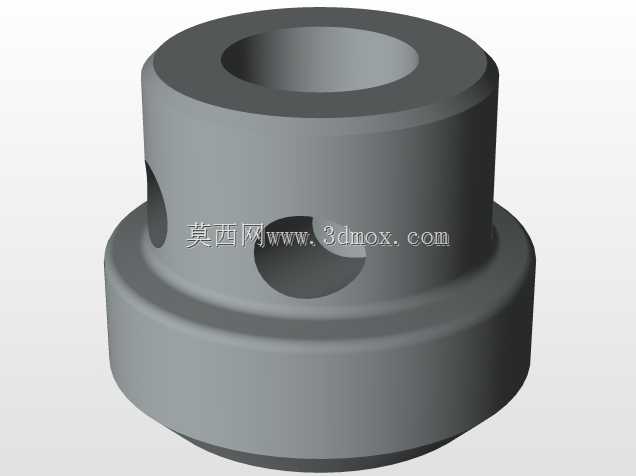

　　依然能保持可靠的密封性能，避免出现内漏问题；阀盖与阀体之间采用法兰螺栓连接，中间加装耐温密封垫片，既方便后期拆解检修更换密封件、阀瓣等易损部件，也能保证阀腔的外密封性能，避免介质从结合面泄漏。从设计思路层面，建模过程中优先保证安装接口的尺寸通用性，两端的法兰连接尺寸严格遵循公称通径对应的管路法兰标准，法兰盘上的螺栓孔中心距、孔径、密封面凸台尺寸完全匹配同压力等级的标准管路法兰，现场安装时不需要额外加工转接件，直接对接管路法兰加垫片穿螺栓即可完成固定；阀杆的行程设计充分考虑了全开启状态下的流道通径，当手轮旋转至最高位置时，阀瓣完全抬升至阀腔上部，不会遮挡流道通路，保证阀门全开工况下的流通能力达到设计值，避免出现截流导致的压损异常。

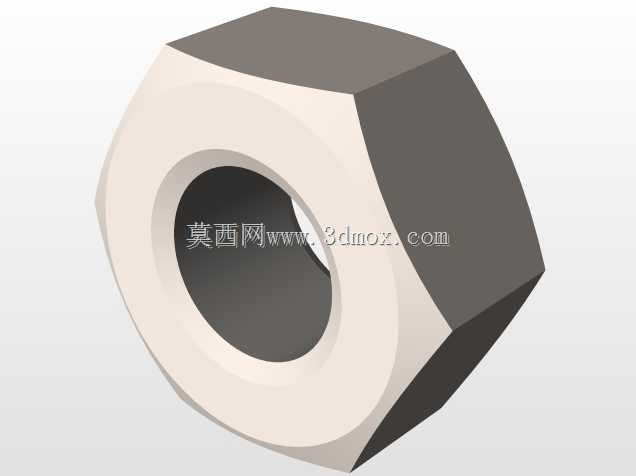

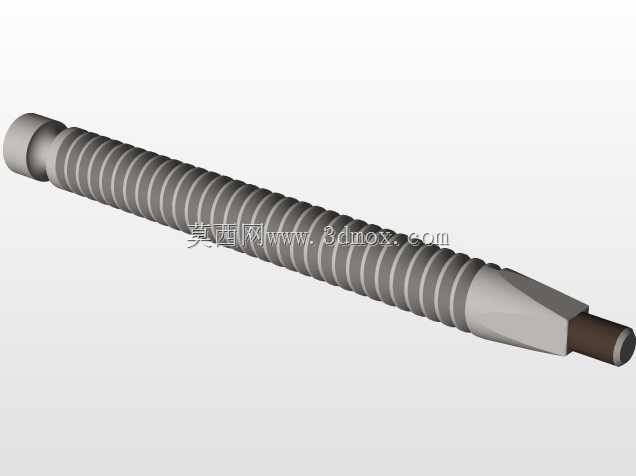

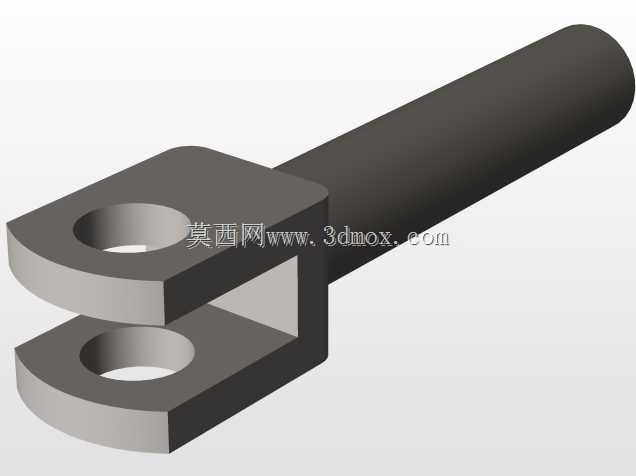

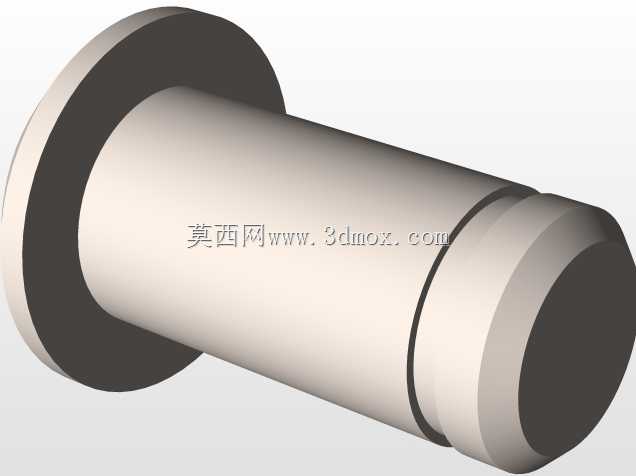

　　安装边界方面，这款阀的手轮顶部到阀体底部的垂直高度、两端法兰端面的水平间距都做了适配常规管廊安装空间的优化，手轮的操作半径范围内没有突出的结构件，现场安装时手轮侧预留出一个手轮半径加200mm的操作空间，就能满足操作人员站立启闭阀门的作业需求；阀体下部的流道最低点设置在合理位置，水平安装时不会出现介质积液的问题，适配水平直管段的安装要求，不需要额外调整管路倾斜角度；两端法兰的密封面采用凸面结构，适配常用的非金属平垫片、缠绕式垫片，不需要定制特殊密封件就能完成安装密封。建模过程中对阀杆的梯形传动螺纹做了细节还原，螺纹的配合间隙符合机械设计的公差要求，阀杆上的填料函结构也做了完整建模，填料压盖的螺栓调节结构完全还原实物的装配关系，能直接用于装配模拟、管路布局干涉检查，也可以作为阀门结构教学的演示模型，帮助设计人员理解截止阀的传动原理、密封结构和安装配合要求。在结构细节上，阀体与阀盖连接的螺栓螺母都做了等比例建模，螺栓的伸出长度符合紧固件安装的规范要求，不会出现螺栓过长干涉周边部件、过短啮合牙数不足的问题；手轮中心的固定螺母、阀杆与阀瓣的连接结构都做了还原，模型的装配层级清晰，各个零件可以单独拆解，方便设计人员在做管路系统设计时直接调用，快速完成管路布局的方案搭建，也可以用于阀门检修作业的流程模拟，帮助运维人员熟悉阀门的拆装顺序和部件配合关系。
