3dr遥测无线电通讯模块结构设计

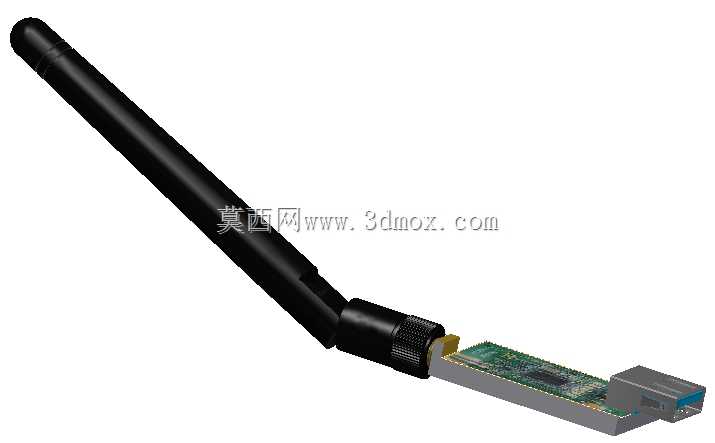

　　这款3dr遥测无线电模块的结构设计，首先围绕户外无人系统的数传需求展开，在无人机地面站与飞控端的通讯场景中，这类模块需要兼顾信号增益、安装便捷性与电路防护能力，设计阶段首先拆解了实际作业中的核心痛点：野外作业时天线易受磕碰、射频电路与接口连接处易受拉扯损坏、不同安装载体的固定空间存在差异，因此整体结构采用分体铰接式设计，将胶棒天线与电路主板通过可旋转的射频连接座组合，既可以根据安装位置调整天线朝向以获得最佳信号指向，也能在受到侧向碰撞时通过铰接处的小幅转动卸力，避免天线根部断裂或电路板焊点脱焊。从外形尺寸与安装边界来看，天线部分采用常规SMA接头适配的胶棒天线规格，长度控制在110mm左右，直径10mm，

　　铰接段的金属连接套长度15mm，表面做滚花处理，方便徒手调整天线角度时增加摩擦力，无需额外工具即可完成角度锁定；电路主板部分长度为60mm，宽度25mm，厚度控制在8mm以内，主板一端预留标准串口接插件，突出主板端面3mm，接插件两侧做倒角处理，避免插接线缆时刮伤线缆绝缘层，主板边缘预留2个直径2.2mm的安装孔，孔距45mm，可通过M2螺丝直接固定在飞控安装架或者设备舱内壁，安装时需要预留的最小空间边界为长70mm、宽35mm、高120mm，其中天线旋转区域需要预留直径25mm的扇形活动空间，避免天线转动时与周边设备产生干涉。功能特性层面，结构设计为射频性能做了匹配优化，天线根部的金属连接套与主板上的射频屏蔽罩直接导通，形成连续的接地路径，减少信号传输过程中的驻波比损耗，主板表面的屏蔽罩高度2mm，覆盖核心射频芯片区域，既可以屏蔽外界电磁干扰对信号接收的影响，也能避免模块自身的射频信号干扰周边的飞控传感器、GPS模块等敏感器件；接口端采用防呆设计，接插件的引脚定义与外壳上的丝印标识对应，反向插入时无法完全就位，避免接线错误烧毁电路。设计思路上没有采用一体化密封结构，因为这类遥测模块多数应用在小型无人机、地面移动机器人的设备舱内，本身有外层设备舱做防水防尘防护，一体化密封会增加整体重量与结构复杂度，因此采用开放式主板加局部屏蔽的方案，在重量控制上做到整模块含天线总重量不超过28g，对于对载荷重量敏感的小型无人机而言，

　　这个重量指标不会额外增加过多飞行负担；同时主板上的主要发热芯片位置预留了导热贴安装区域，可直接将热量传导至安装金属架上，利用安装载体作为散热片，长时间连续数传作业时芯片温度不会超过允许阈值。在实际安装适配场景中，除了标准螺丝固定方式，主板背面预留了双面胶粘贴的平整区域，对于没有螺丝安装位的小型设备舱，可通过耐高温泡棉双面胶直接粘贴固定，粘贴区域避开了主板上的贴片元件引脚位置，避免长期使用后胶层渗入引脚造成短路；天线部分的铰接阻尼经过调校，调整角度后可以在任意角度保持停留，不会因为设备飞行过程中的振动导致天线下垂偏移信号方向，在-10℃到60℃的工作环境温度范围内，铰接处的阻尼材料不会出现变硬卡滞或者变软松垮的情况，

　　适配多数户外作业的温度环境。结构细节上，天线外罩采用耐候性ABS材质，抗紫外线老化性能优于普通塑料，长期户外暴露使用不会出现外壳开裂变脆的情况，金属连接部分采用铜质镀镍处理，既保证射频导通性能，也具备基础的防锈能力，在潮湿环境下短时间作业不会出现接插件氧化导致的接触不良问题；主板边缘做圆角处理，半径1mm，安装时不会划伤操作人员的手，也不会割坏设备舱内的其他线材。从结构建模的角度来看，这款模型完整还原了天线的铰接转动自由度、主板上的贴片元件布局、接插件的尺寸细节与安装孔位参数，可直接用于设备舱的布局干涉检查、安装支架的配套设计，也可作为无人系统数传链路选型阶段的结构参考，核对安装空间与接口匹配性，避免选型后出现尺寸不兼容无法安装的问题。
