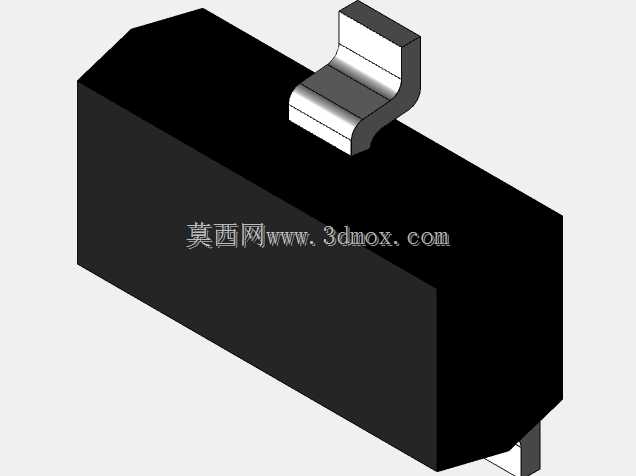

SOT-23封装贴片晶体管三维结构模型

　　在消费电子、通讯终端、工业控制板卡的PCB布局布线工作中，SOT-23封装的贴片晶体管是板级设计里出镜率极高的小尺寸半导体器件，这类器件的三维建模精度，直接影响到后续PCB装配干涉检查、焊盘钢网开孔匹配、整机热仿真边界设定的准确性。做这类小尺寸封装模型的时候，不能只照着规格书给的标称尺寸拉个方块应付，得先把实际生产里的公差带考虑进去——塑封本体的拔模斜度不能忽略，SOT-23的塑封主体从顶部到底部是有微小斜度的，要是做成直上直下的方块，后续做装配仿真的时候，会和相邻的0402阻容件出现虚假干涉报错，反而耽误结构评审的效率。引脚的成型弧度是建模的核心细节，很多新手做这个模型的时候会把引脚做成直角折弯，实际量产的SOT-23引脚，

　　从塑封本体引出后是有一段平缓的圆弧过渡的，这个弧度直接决定了引脚共面度的仿真结果，要是弧度做的不对，后续做SMT贴装仿真的时候，会误判引脚虚焊的风险，给工艺端输出错误的参考。从实际应用场景来说，这类小信号晶体管大多用在板卡的信号开关、小电流放大、电平转换回路里，安装位置通常在PCB的表层，周边往往会布置0402或者0603尺寸的阻容、二极管器件，所以建模的时候必须把安装边界卡准：本体的长宽高要控制在行业通用的公差范围内，引脚伸出塑封的长度、引脚之间的节距必须和IPC标准的焊盘尺寸匹配，不能出现引脚偏出焊盘的情况。做模型的时候还要考虑不同使用场景的需求，比如做结构干涉检查的时候，只需要保留器件的外部轮廓，

　　把引脚和塑封本体做成独立的实体，方便后续在装配里做碰撞检测；要是做热仿真用的简化模型，还要把塑封本体的材质属性、引脚的铜材导热路径预留出来，不用做多余的倒角或者装饰特征，避免模型占用过多的仿真计算资源。很多人觉得这类小器件建模没技术含量，实际在高密度布线的通讯板卡上，0.1mm的尺寸偏差就可能导致器件和屏蔽盖、相邻连接器出现装配冲突，之前做一款便携通讯终端的主板布局时，就遇到过第三方SOT-23模型尺寸做小了0.15mm，导致屏蔽盖装配的时候和器件本体干涉，打样回来才发现问题，耽误了一周多的项目周期，所以这类标准封装的模型，每一个尺寸都要对着实际量产器件的实测值来校准，不能完全照搬规格书的理论数值。引脚的末端要做微小的倒角处理，

　　和实际SMT贴装时的引脚形态一致，这样在做焊锡浸润仿真的时候，能更准确的还原焊锡的爬升形态，给工艺端的钢网厚度、开孔尺寸提供更靠谱的参考。塑封本体的顶部不需要做多余的标识刻字，除非是做产品展示用的渲染模型，否则工程用的模型尽量简化非关键特征，保证模型在大型装配体里的操作流畅度，毕竟一块通讯主板上可能有几十上百个这类小器件，要是每个模型都带一堆细碎的刻字特征，整个装配体打开都会卡顿，影响设计效率。建模的时候还要注意器件的安装高度，SOT-23贴装到PCB上之后，引脚和PCB之间的焊锡厚度大概在0.1mm左右，这个间隙要在模型里预留出来，不能让引脚直接贴死在PCB表面，否则后续做应力仿真的时候，会错误计算引脚受到的机械应力，得出和实际情况不符的可靠性结论。
