贴片式轻触按键开关三维结构设计

　　这款贴片式轻触开关是消费电子、通讯终端设备内部人机交互回路里的基础触发元件，日常接触的蓝牙通讯模块、便携数据采集终端、小型工控手持设备的功能触发按键，大多会选用同结构规格的元件作为输入载体。不同于直插式开关的过孔焊接固定方式，这款采用侧贴弯脚焊盘设计，在PCB布局时可以贴装在板边位置，不需要在PCB上开设过孔，能有效压缩板层厚度方向的占用空间，适配超薄型通讯终端的堆叠设计需求。

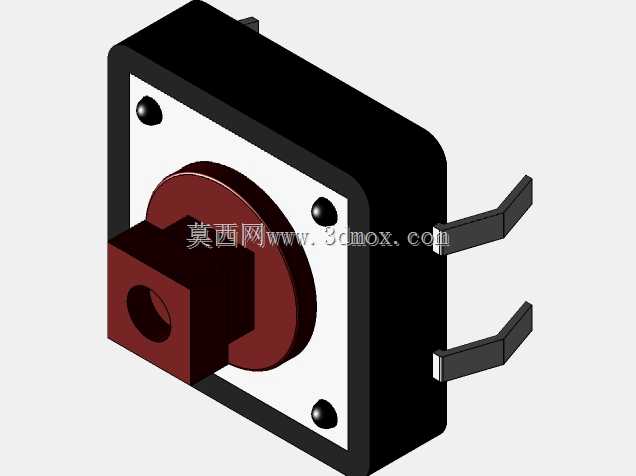

　　从结构设计逻辑来看，这款开关采用方型基座加中心按压轴的布局，黑色绝缘基座采用耐高温工程塑料注塑成型，基座四个角预留的圆形凸点是装配定位点，在SMT贴片焊接时可以配合钢网定位孔做预固定，避免回流焊过程中元件偏移导致的虚焊问题。基座正面的白色绝缘隔板将内部金属弹片腔体与外部按压结构做物理隔离，既能阻挡焊接过程中助焊剂蒸汽渗入腔体造成弹片接触不良，也能在日常使用时阻挡灰尘、汗液侵入内部接触回路，提升元件在复杂使用环境下的工作稳定性。中心的红棕色按压轴采用耐磨POM材质加工，轴体中心开设的方形通孔是按压行程的导向结构，装配时轴体与基座内部的导向槽配合，按压过程中不会出现径向偏移，保证每次按压力度都能垂直传递到内部金属弹片上，避免偏压导致的弹片疲劳失效。

　　从安装边界尺寸来看，这款开关的本体长宽尺寸适配6mm间距的PCB焊盘布局，两个侧伸的弯形焊脚长度经过精确核算，贴装后焊脚与PCB焊盘的接触长度满足IPC-A-610焊接标准要求，既不会因为焊脚过短导致焊接强度不足，也不会因为焊脚过长占用相邻元件的布局空间。开关的总按压行程控制在0.25mm区间，触发压力设定在160gf上下，这个参数区间是通讯设备功能按键的通用选型范围，既不会因为按压力度过轻导致口袋里的误触发，也不会因为压力过大造成按压手感生涩。

　　在实际设备应用场景中，这类开关通常会搭配硅胶按键帽使用，设计时需要核算按压轴顶端到设备外壳按键孔位的距离，预留0.1mm的装配间隙，避免外壳装配公差导致按键被持续压住出现常触发问题。建模过程中特意还原了焊脚的弯折弧度，这个弧度是吸收PCB焊接热应力的关键结构，回流焊过程中PCB板材会出现微小热形变，带弧度的焊脚可以通过微小形变抵消应力，避免焊盘与元件引脚之间出现焊点开裂。基座内部的金属弹片采用倒扣式固定结构，不需要额外点胶固定，装配时直接将弹片卡入基座卡槽即可，能有效提升自动化装配的效率，适配大规模SMT生产线的快速贴装需求。

　　在结构选型验证阶段，这类开关的三维模型需要导入整机PCB堆叠文件中做干涉检查，重点确认开关本体高度与周边屏蔽罩、结构筋位的间隙，尤其是贴装在板边的开关，需要核对焊脚与设备外壳内壁的安全距离，避免组装过程中外壳挤压焊脚造成焊点脱落。不同于大电流电源开关，这类轻触开关只承担信号回路的通断功能，接触电流通常在50mA以下，所以内部接触点不需要做镀银处理，基底铜片镀锡即可满足接触电阻要求，也能有效控制元件的物料成本。开关本体的黑色基座材质耐回流焊温度上限设定在260摄氏度，匹配无铅焊锡的回流焊温度曲线，不会出现过炉后基座变形导致的按键卡滞问题。
