三位共阳红色七段数码显示管结构模型

　　做工业控制板卡、小型检测设备面板的结构设计时，三位七段数码管是绕不开的常用显示元件，很多刚入行的结构工程师容易忽略这类直插元件的安装边界，画PCB封装和面板开孔时要么留的间隙太小导致装配顶壳，要么开孔偏位让显示区域出现黑边，这个三维模型刚好把这类元件的实际外形、引脚排布、显示窗口位置做了1:1的还原，能直接套进面板装配体里做干涉检查。

　　从实际应用场景来看，这类三位七段显示管常用在小型温控器、计数器、直流电源面板、小型工控模块上，用来显示数值、参数代码或者设备状态，相比液晶屏它的亮度更高，在车间强光环境下也能清晰辨识，而且驱动逻辑简单，不需要复杂的通信协议，用普通IO口加段码驱动芯片就能点亮，成本也远低于点阵屏和液晶模组，是低成本工业显示方案里的首选器件。

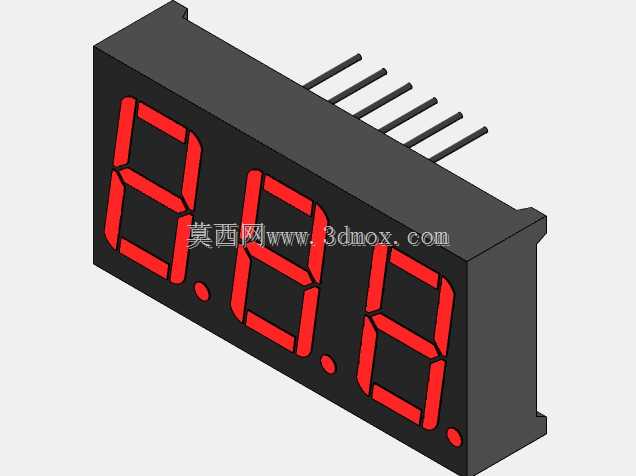

　　这个模型还原的是常规0.56英寸三位红色共阳数码管的结构，黑色的环氧塑封外壳是标准的长方体造型，显示面的红色段码区域做了凹陷处理，表面是半透明的环氧封装层，点亮时红色光线从段码位置透出，未点亮时段码区域呈暗红色，和实物的视觉效果一致。引脚部分是标准的2.54mm间距直插排针，一共12个引脚，从元件背部垂直伸出，每个引脚的长度、直径都按照实际量产元件的参数做了还原，在做PCB布局时可以直接对齐引脚位置画封装，不用再反复核对 datasheet 里的引脚尺寸，能减少封装画错导致的打样报废问题。

　　做结构设计时最需要注意的是这类元件的安装高度，从引脚根部到显示面的高度是固定的，设计面板和PCB的安装柱高度时，要让显示面刚好和面板内表面贴合，留0.1mm左右的间隙避免压坏塑封外壳，同时面板上的显示开窗尺寸要比内部段码的可视区域大0.5mm左右，防止装配公差导致段码被面板遮挡。这个模型里把段码的实际显示范围做了明确的标识，在做面板开孔草图时可以直接投影模型的显示区域边界，再偏移出装配间隙就能得到准确的开孔尺寸，比对着二维图纸量尺寸效率高很多。

　　从设计思路上来说，这类数码管的结构是把三个独立的一位七段数码管的芯片封装在同一个塑封壳体内，内部把公共端和对应段的引脚做了连接，减少了外部接线的数量，相比三个独立一位数码管拼起来使用，整体安装尺寸更小，面板开孔更规整，也减少了PCB上的元件占位面积。模型里还原了塑封外壳的倒角细节，外壳边缘的小倒角是为了注塑脱模时方便出模，同时装配时也能顺利卡进面板的安装槽里，不会因为直角边缘的毛刺导致卡滞。

　　在做设备面板的装配仿真时，把这个模型导入装配体后，可以模拟PCB打螺丝固定后数码管的实际位置，检查显示面和面板的间隙是否均匀，引脚和PCB焊盘的对齐度是否符合要求，有没有和周边的电容、电阻、接线端子出现干涉。很多新手工程师在做这类小元件的布局时，容易只看PCB上的焊盘位置，忽略元件本体的高度，导致数码管装上去之后和外壳的加强筋顶死，最后只能磨外壳或者改PCB，用三维模型提前做干涉检查就能完全避免这类问题。

　　另外这类数码管的视角范围是固定的，正对着显示面时亮度最高，倾斜角度超过60度之后段码的辨识度会明显下降，在做设备结构设计时，如果面板是倾斜安装的，要计算好操作人员的观察视角，调整数码管的安装角度，让显示面正对操作人员的视线，这个模型可以在装配体里直接调整安装角度，模拟不同视角下的显示位置，方便确定最佳的安装倾斜角。

　　还有一个容易忽略的细节是数码管引脚的成型余量，直插元件在波峰焊的时候，引脚伸出PCB背面的长度要控制在2-3mm，太长容易和外壳或者其他元件短路，太短会导致焊锡量不足容易虚焊，这个模型里的引脚长度是按照常规来料长度做的，在做PCB设计时可以直接模拟引脚裁切后的长度，预留好背面的元件间隙，避免焊盘背面和金属外壳接触导致短路。
