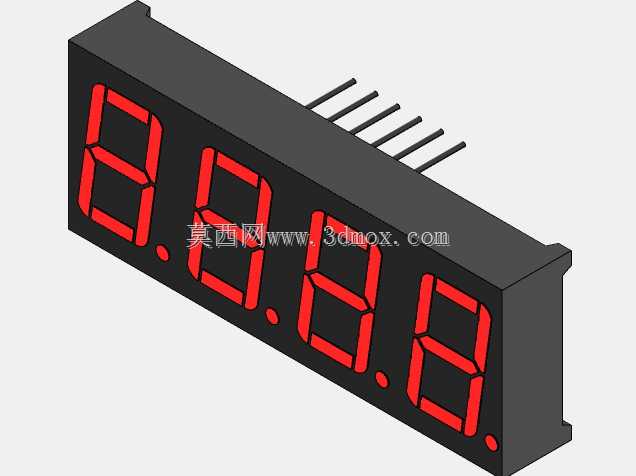

四位共阳红色七段数码显示管结构设计

　　做了快十年消费电子结构设计，经手的显示类器件建模没有一百也有八十，这次做的四位七段数码管结构，是专门给工控计数面板、小型家电数显模块做配套的通用款，建模的时候特意把实际生产装配里踩过的坑都揉进了结构细节里，不是那种只看外形的花架子模型。

　　先从实际应用场景说，这类四位七段管的使用场景其实比很多人想的要杂，流水线计件计数器的示数面板要用到，家用温湿度计的数值显示要用到，小型充电机的电压电流显示要用到，甚至学生做电子竞赛的数显作品里也常选这款，核心原因就是它的显示逻辑足够直白，不需要复杂的驱动译码，哪怕是入门级的单片机IO口直推都能点亮，环境适应性也比液晶屏强，零下二十度到零上六十度的工况下都能正常显示，不会像LCD那样低温下出现拖影、响应滞后的问题。

　　说回结构本身，建模的时候首先卡的是安装边界尺寸，这款四位管的本体长度控制在50mm整，宽度19mm，厚度（不含引脚）是8mm，这个尺寸是对着行业通用的四位0.56英寸数码管的安装孔位做的，用户在替换旧件或者做新板Layout的时候，直接按这个尺寸留安装位就行，不用反复核对孔距。引脚部分做的是标准2.54mm间距的直插排针布局，一共12个引脚，从本体侧端水平引出，引脚长度留了10mm，这个长度是考虑到波峰焊的时候，引脚穿过PCB之后留的焊锡余量刚好够，不会因为引脚太长剪脚时碰伤本体封装，也不会因为太短导致焊盘吃锡不足出现虚焊。

　　设计思路上，首先把内部的发光段和外部封装的配合间隙做了精准控制，每一段红色发光条和黑色塑壳的透光窗口之间留了0.1mm的装配间隙，既不会因为间隙太大出现段与段之间的串光，也不会因为间隙太小导致生产装配时发光芯片被塑壳压伤。塑壳部分做的是哑光黑色的阻燃PP材质结构，表面做了细微的磨砂纹理，这个细节是为了减少环境光在显示面的反光，哪怕是在车间强光直射的工况下，显示的数字也能清晰辨识，不会因为反光看不清示数。每个数字位右下角的小数点结构也单独做了定位，和数字段的发光面保持同一平面，不会出现小数点凹进去或者凸出来导致的显示亮度不均问题。

　　实际功能特性上，这款结构对应的数码管是共阳接线逻辑，公共端引脚做了加粗0.1mm的建模处理，对应实际生产里公共端走大电流的载流需求，不会因为长时间点亮导致引脚过流发热。显示段的发光角度做了120度的可视范围建模，对应实际产品里用户从侧面看数字也不会出现缺段、亮度骤降的问题，比那种只有60度可视角度的窄视角数码管适配场景更广。塑壳的底部做了两个1mm高的定位柱，对应PCB上的两个定位孔，装配的时候直接把定位柱插进PCB孔里，不用手扶就能对准引脚，过波峰焊的时候也不会出现器件偏移、浮高的问题，能大幅减少产线的装配不良率。

　　建模的时候还特意还原了塑壳侧面的卡扣结构，这个卡扣是用来把内部的PCB发光组件和外部塑壳卡紧的，卡扣的扣合量做了0.3mm，既不会因为扣合量太大导致装配时卡扣断裂，也不会因为扣合量太小出现内部组件松动、晃动的问题。显示面的透明封层做了0.5mm厚度的环氧封装结构建模，这个层的作用是保护内部的发光芯片和绑定线，避免灰尘、水汽进入器件内部导致短路失效，同时这个厚度的环氧层不会过多吸收红光的亮度，能保证显示的红色足够鲜亮，不会出现发暗、偏色的问题。

　　很多新手建模的时候容易忽略引脚的共面度问题，这次建模特意把所有12个引脚的端面做了共面约束，所有引脚的底端都在同一个水平面上，公差控制在0.1mm以内，对应实际SMT或者波峰焊的时候，不会出现个别引脚虚焊的问题。另外塑壳的四个角都做了R0.5mm的圆角处理，不是尖锐的直角，一方面是生产注塑的时候容易脱模，减少注塑件的应力集中，避免塑壳用久了出现边角开裂的问题，另一方面装配的时候也不会刮伤操作人员的手，或者刮花PCB上的其他元器件。

　　从选型适配的角度说，这个结构的数码管因为是行业通用尺寸，不管是替换旧设备上损坏的数码管，还是新开发产品做结构设计，都可以直接套用这个模型做干涉检查，不用再反复测绘实物尺寸。比如做工控面板设计的时候，把这个模型导入装配体里，就能直接核对面板开窗的位置和大小，确认显示面和面板表面的间隙，留好0.2mm的双面胶粘贴余量，避免出现面板压到显示面导致的显示异常。还有做手板打样的时候，直接用这个模型导出的尺寸做面板开孔，一次就能装配合格，不用反复修改孔位，能省不少打样调试的时间。

　　另外建模的时候也考虑了不同使用场景的安装需求，除了直插引脚的结构，塑壳背面是平整的平面，如果需要用接插件连接而不是直插焊接，也可以把引脚剪短，在背面贴双面胶把数码管固定在安装位上，用飞线连接引脚，适配一些非标准安装位的特殊需求。显示段的笔画宽度做了3.2mm，笔画间隙1.2mm，这个比例是经过实际验证的，3米范围内看四位数字都能清晰辨识，不会因为笔画太粗导致数字糊在一起，也不会因为笔画太细导致远距离看不清。
