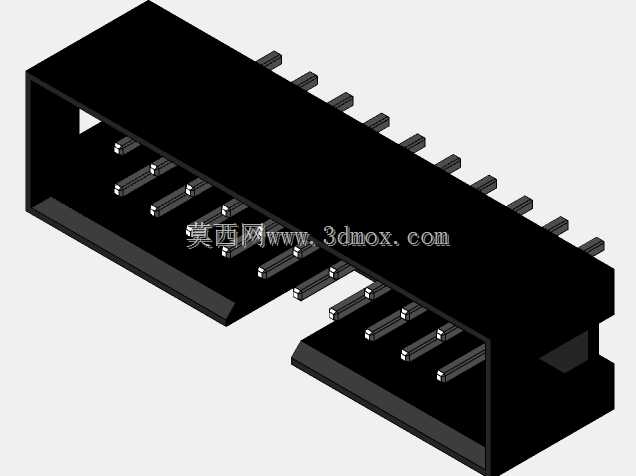

双排直插卧式板对板电子接插件结构

　　在消费电子、通讯终端设备的PCB板级互连场景中，这类双排卧式插接结构是实现两块平行印制电路板之间信号与低压电源传输的核心互连部件，日常接触的工控通讯模块、便携数码终端、嵌入式采集板卡上，都能见到这类接插件的实际应用。不同于立式排针排母的垂直安装取向，这款卧式结构的插接方向平行于PCB板面，能大幅压缩板间堆叠的垂直空间，适合对设备厚度有严格限制的薄型通讯终端内部装配，比如手持数传电台、便携采集终端的主板与接口扩展板连接场景，不会因为接插件的立式高度挤占外壳内部的有限空间。从结构设计逻辑来看，这款接插件采用公母对插的配合形式，公端插针采用等间距双排排布，插针根部与绝缘基座做了防松加固结构，插针接触段做了弹性收口设计，

　　插入母端端子时能形成稳定的多点接触，降低长期使用后的接触电阻漂移风险，避免通讯场景下因为接触不良出现的信号丢包、供电不稳问题。绝缘基座采用耐高温的工程塑料注塑成型，基座边缘设计了定位凸台，在PCB焊接时能与板上的定位孔配合，防止过回流焊过程中器件偏移导致的焊盘虚焊，同时基座的插接端做了导向倒角，现场装配时不需要严格对准就能顺利插入，降低产线装配的对位难度，提升批量组装的效率。从安装边界来看，这款接插件采用表面贴装焊接形式，焊盘排布对应标准2.0mm间距的双排焊盘设计，器件整体的宽度、长度方向尺寸都做了紧凑化处理，两侧没有多余的突出结构，在PCB布局时可以紧贴周边低矮阻容件摆放，不会额外占用过多的板上面积；插针的伸出长度经过匹配设计，

　　对插后公母座的配合间隙控制在合理范围，既不会因为插接过深导致端子变形，也不会因为插入量不足导致接触可靠性下降。在实际选型应用中，这类接插件需要匹配对应间距的母座使用，对插时的保持力经过设计验证，能承受常规设备搬运、使用过程中的振动冲击，不会出现松脱情况，同时绝缘基座的耐温范围覆盖常规SMT回流焊的温度曲线，不需要额外的手工焊接工序，能适配主流的表面贴装生产流程。不同于大电流电源连接器的设计取向，这款接插件的端子载流能力针对信号传输与小电流供电场景优化，每个接触端子的载流能力满足常规通讯信号、低压控制信号的传输需求，接触电阻的稳定性经过长期老化验证，能适应消费电子、通讯设备内部的长期工作环境，不会因为温湿度变化出现接触性能的大幅波动。

　　在结构建模过程中，需要重点关注插针的间距公差、基座定位凸台的尺寸精度、插接导向面的角度设计，这些细节直接影响实际生产后的装配兼容性与对插手感，插针的同轴度偏差需要控制在合理范围内，避免出现个别插针插歪、无法顺利对插的问题；基座的壁厚设计兼顾结构强度与注塑成型工艺性，不会出现注塑缩痕、变形等问题，保证批量生产时的尺寸一致性。
