双排直插式板对板电子接插件结构

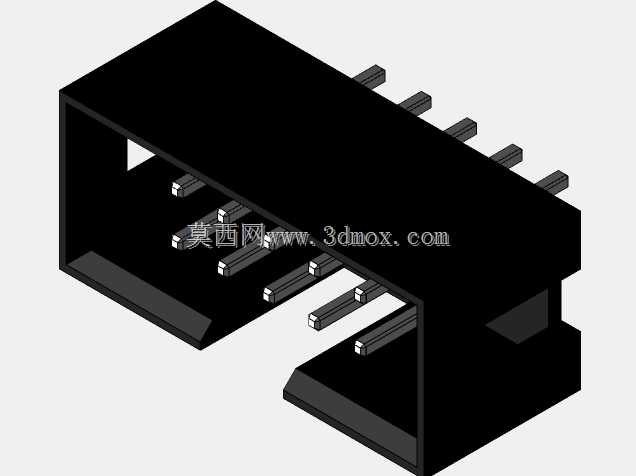

　　在消费电子、通讯终端设备的板级电路互联场景中，这类双排直插结构的接插件承担着不同PCB板之间信号与小功率电源传输的核心作用，常见于手持通讯设备、便携数码终端、小型工控采集板的层叠板连接工位，相比单排排针结构，其在有限的板上占用面积内可提供双倍的连接点位，同时对称的引脚排布能抵消单侧插接带来的侧向应力，降低长期使用后引脚脱焊、接触不良的失效概率。从结构设计逻辑来看，该接插件采用黑色绝缘基座作为主体承载结构，基座采用带围挡的框型设计，一方面可以在公母头对插时提供导向定位，避免插针错位弯折，另一方面围挡结构可以隔绝相邻引脚之间的爬电风险，提升潮湿、多尘工况下的绝缘可靠性。基座两侧延伸出的定位凸台，

　　在SMT或者波峰焊装配时可以卡在PCB对应的定位孔内，抵消焊接过程中热胀冷缩带来的元器件偏移，也能在后续设备受振动冲击时，分担焊盘位置的受力，避免焊盘脱落。引脚部分采用等间距直插排布，每排引脚的伸出长度经过精确核算，既保证穿过PCB焊盘后有足够的上锡长度，又不会因为引脚过长导致焊接后余留部分触碰其他板上元器件造成短路，引脚根部与基座的结合位置做了台阶式止退结构，在公头对插受力时，引脚不会被推入基座内部造成连接失效。在安装边界设计上，该接插件的整体宽度适配常规双层板、四层板的板边安装空间，基座底部与PCB表面预留了0.2mm的间隙，避免焊接时助焊剂残留堆积在基座底部无法清理，长期腐蚀焊盘；引脚的间距符合行业通用的2.0mm间距标准，

　　可与同规格的母座完全兼容互换，不需要额外定制配套连接件，降低整机的物料采购成本。实际选型应用中，这类接插件的接触电阻控制在毫欧级，可满足高速数字信号、低频模拟信号的传输需求，额定载流能力可覆盖常规板上外设的供电需求，不需要额外增设供电连接端子。建模过程中，需要重点关注绝缘基座的拔模角度设置，确保注塑生产时可以顺利脱模，同时引脚的同轴度公差需要控制在合理范围内，避免对插时出现卡滞、插针弯曲的问题；基座内部的插针固定槽需要做防呆设计，反向状态下公头无法插入母座，避免现场装配时插反导致电路短路烧坏元器件。在手持通讯设备的结构堆叠中，这类接插件的整体高度直接影响整机的厚度尺寸，因此建模时需要严格控制基座顶面到PCB板面的总高度，

　　预留出公母头对插后的啮合余量，同时避免高度过高占用上层板的元器件布局空间；基座两侧的导向槽尺寸需要与母座的导向筋做间隙配合，间隙量控制在0.1mm以内，既保证插接顺畅，又不会因为间隙过大导致对插后晃动，影响信号传输的稳定性。对于长期处于振动工况下的应用场景，该结构的围挡外侧可以增设焊片固定脚，焊接时将固定脚与PCB对应的焊盘焊接在一起，进一步提升接插件的抗拉扯能力，即使设备意外跌落，接插件也不会从PCB上脱落导致电路中断。
