闭合式滚子链条传动结构三维数模

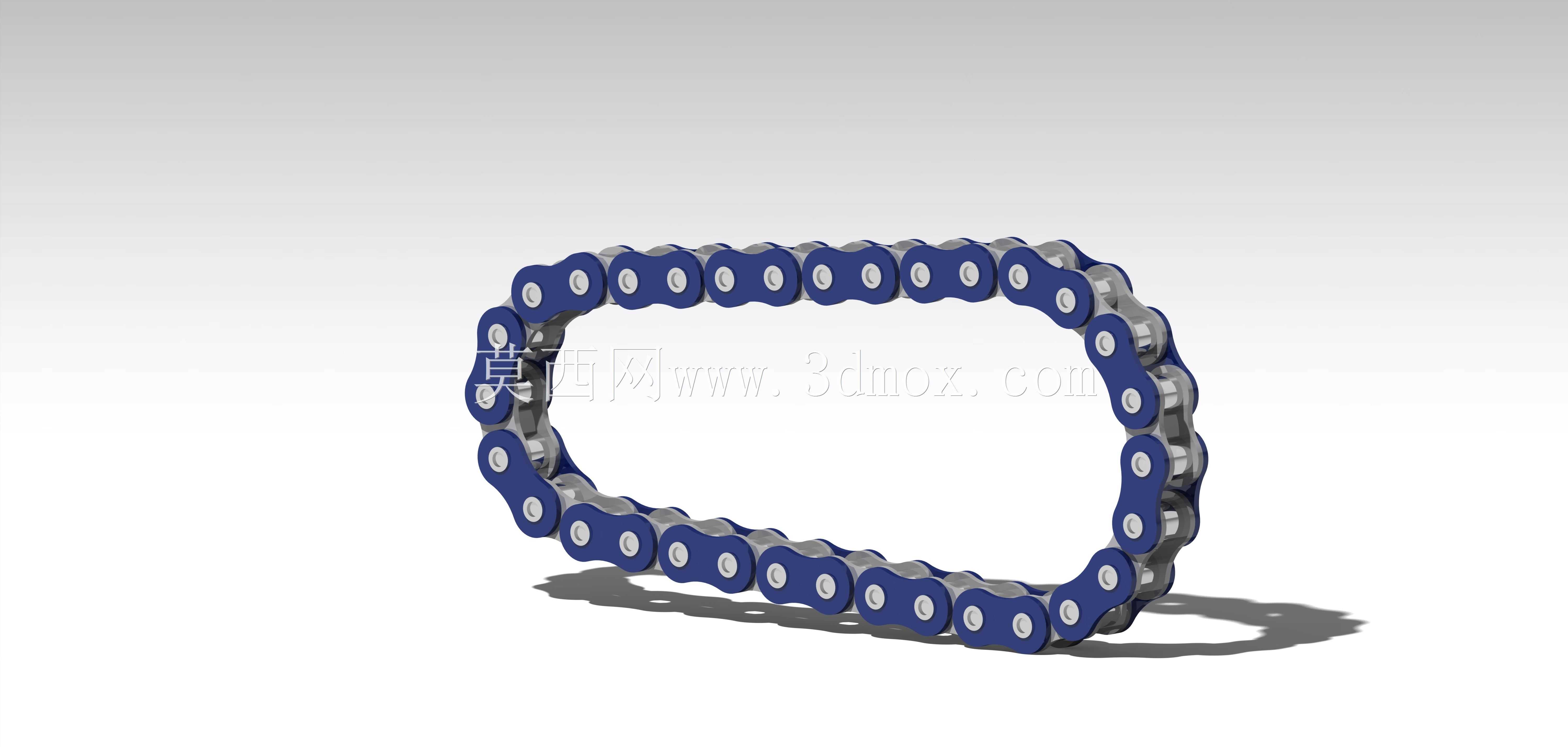

　　这套链条传动结构的数模还原了标准滚子链闭合传动的完整形态，在各类需要精确传动比、长距离动力传递的工业场景中应用广泛，从常规的输送线、农机传动系统，到机床进给机构、摩托车动力传输单元，这类链传动结构都承担着核心的动力传递作用，相比带传动它不存在打滑风险，传动比精度更高，相比齿轮传动它能适应更大的中心距传动需求，安装布置的灵活性更强。从实际使用场景来看，这类闭合链条结构常被用在两轴中心距较大、不适合采用齿轮直接传动的工位，比如自动化生产线的工件输送段，动力源布置在机架侧方，通过链条将扭矩传递到远端的输送辊轴上，能在多粉尘、有少量油污的车间环境下保持稳定工作，日常维护仅需定期补充润滑脂、检查链节磨损量即可，

　　运维成本远低于同功率等级的同步带传动结构。从设计层面看，这套模型还原了每一节链节的铰接结构，内链板、外链板、套筒、滚子、销轴的配合关系完全符合实际装配逻辑，做运动仿真时可以直接添加铰接约束，模拟链条绕链轮转动时的啮合过程，能直观呈现链节进入啮合、脱离啮合的动态过程，也能用于验证链条张紧量是否合理，避免设计阶段出现链条过松跳齿、过紧加剧磨损的问题。在做结构设计时，这类链条传动的安装边界需要重点关注，首先要预留出链条安装时的张紧调节空间，通常在其中一个链轮的安装座位置设计长圆孔，调节行程不小于两个链节的长度，方便后期磨损后张紧调整；其次要确认链条运行的平面度，两个链轮的端面共面偏差不能超过允许值，否则会出现链板偏磨、

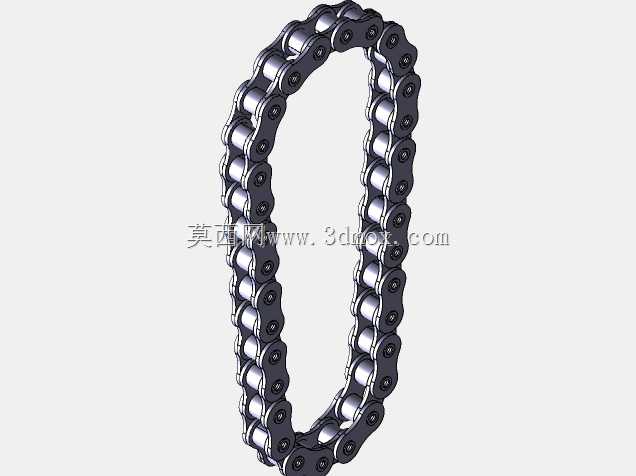

　　运行异响甚至脱链的故障；另外要注意链条的垂度控制，水平布置的链传动垂度控制在中心距的千分之二左右，垂直布置的结构垂度要更小，避免下方链条堆积卡滞。这套数模的链节外形做了写实还原，外链板的腰型轮廓、滚子的圆柱面、销轴的铆接端都有体现，在做设备整体装配演示时，可以直接调用这套结构搭配对应齿数的链轮，快速搭建完整的传动链路，不需要从零开始绘制每一个链节零件，能大幅缩短方案设计阶段的建模周期。从功能特性上看，滚子链的滚子结构在与链轮轮齿啮合时会产生滚动摩擦，相比无滚子的套筒链能大幅降低啮合过程中的磨损量，延长整套传动结构的使用寿命，适合中低速、重载的传动工况，在额定载荷范围内，链传动的传动效率能保持在95%以上，能量损耗远低于普通V带传动。

　　在做设备选型匹配时，需要根据传递的功率、主动轴转速、传动比确定链条的节距、排数以及链轮齿数，节距越大的链条承载能力越强，但运行时的动载荷和噪音也会相应提升，高速工况通常选用小节距多排链，低速重载工况可以选用大节距单排链，这套数模的链节节距参数可以根据实际选型需求做参数化调整，适配不同功率等级的传动需求。另外在安装空间校核时，要注意链条运行轨迹周边不能有干涉的结构件，尤其是链条松边的外侧，要预留出链条运转时的跳动空间，避免运行过程中链节剐蹭机架造成零件损坏，同时如果是人员可触及的传动部位，还要在链条外围加装防护网罩，防止衣物、工具卷入传动结构造成安全事故。做DMU运动仿真时，这套模型的铰接约束添加完成后，可以模拟不同张紧度下的链条运行状态，观察链节与链轮轮齿的啮合接触位置，验证链轮齿形设计是否合理，是否存在啮合干涉、爬齿的问题，也能通过运动仿真得到链条运行时的速度波动曲线，为后续的张紧机构设计、减震结构布置提供数据参考。
