带半圆抱合安装位的异形金属支撑构件

　　在常规的中小型传动设备、管线排布支撑以及工装夹具的定位结构中，这类带半圆抱合位的支撑构件是非常常见的功能性零件，很多刚接触结构设计的工程师容易忽略这类零件的细节设计，往往在实际装配时出现干涉、抱紧力不足或者支撑刚性不够的问题。先从实际应用场景说起，这类构件最常出现在车间小型输送线的侧边辊筒支撑、气动管路的管夹固定座、小型电机输出端的辅助支撑座，还有一些工装夹具里的圆柱定位件锁紧座，它的核心作用是通过半圆型的内凹弧面，和圆柱类的轴、管、辊件实现面接触贴合，相比点接触或者线接触的固定方式，面接触的抱紧受力更均匀，不会在长期交变载荷下出现圆柱件表面压痕，也能避免固定位置出现偏移窜动。

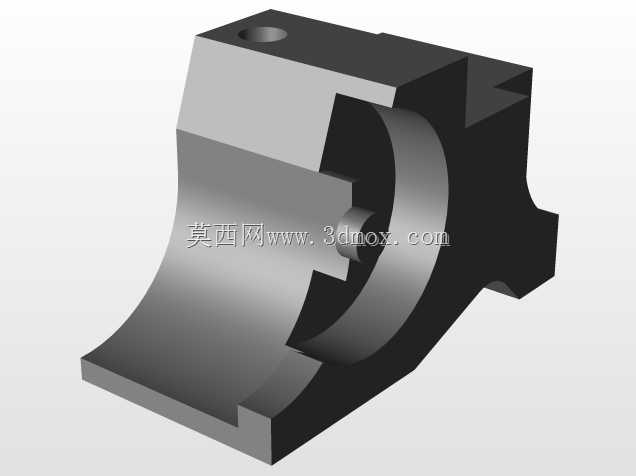

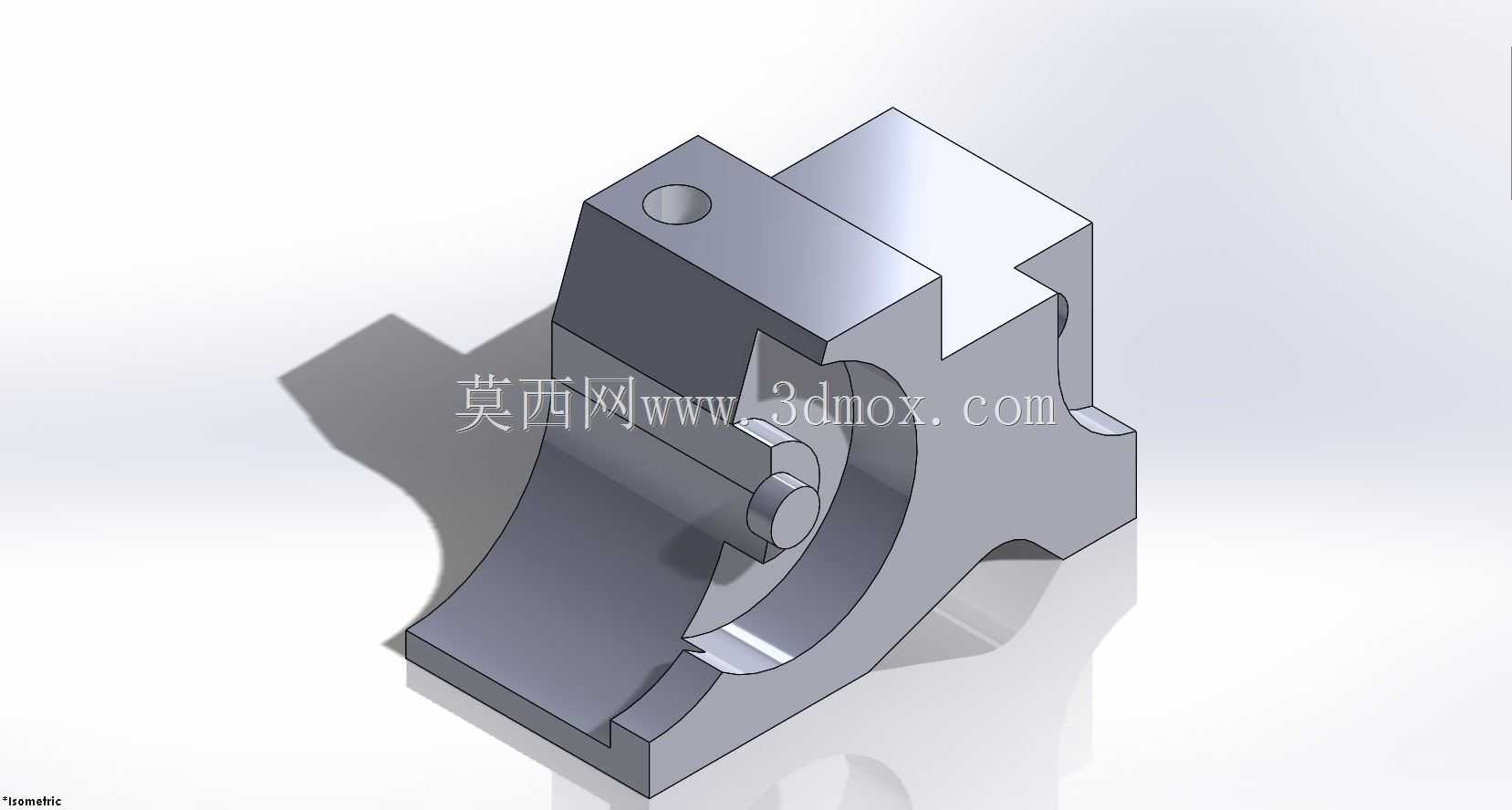

　　从功能特性上拆解这个构件的设计逻辑，首先看主体的支撑基底，底部是带一定厚度的平直安装面，这个面的平面度在加工时一般要求控制在0.05mm以内，保证安装时能和设备的安装基板完全贴合，不会出现翘虚导致的受力倾斜。基底向上延伸的部分做了加厚的立板结构，立板和半圆抱合弧面之间做了大圆角过渡，这个过渡不是单纯的工艺圆角，而是为了分散应力——当抱合位抱紧圆柱件承受径向载荷时，应力会沿着弧面向立板传递，直角过渡的位置很容易在长期载荷下出现应力开裂，圆角半径一般取立板厚度的0.3-0.5倍，既能保证应力分散，也不会过多占用周边的安装空间。再看弧面上方的凸台结构，凸台上预留了销孔或者螺纹孔的安装位，这个位置是用来安装配套的另一半抱合压块的，两个半圆弧面配合之后，通过螺栓锁紧就能形成完整的圆形抱紧腔，这里的孔位同轴度要求很高，如果两个安装孔的中心连线和半圆弧的中心轴线出现偏移，锁紧之后就会出现弧面一侧贴死、一侧有间隙的问题，直接导致抱紧力不足，圆柱件在工作时出现转动或者轴向窜动。

　　再说到安装边界的设计考量，这个构件的整体外形做了多处切边处理，不是规整的方块结构，这些切边都是为了避让周边的其他零件：比如弧面侧下方的斜切边，是为了避开圆柱件转动时可能带过来的外接附件，比如辊筒端的链轮、气管上的快插接头；侧面的平直切边是为了和相邻的安装座留出足够的扳手操作空间，方便后期维护时拆卸锁紧螺栓。顶部的小圆孔是定位销孔，在首次安装时可以先通过定位销和安装基板上的销孔配合，预先固定构件的位置，再锁紧底部的安装螺栓，避免螺栓锁紧过程中构件出现位置偏移，这个细节在批量装配的生产线设备里非常实用，能大幅提升装配效率，减少人工调整的时间。

　　从建模的角度来说，这类零件的建模逻辑要优先保证装配基准的正确性，首先要确定半圆抱合弧的中心轴线位置，这个轴线是整个零件的设计基准，所有的孔位、安装面、切边轮廓都要以这个轴线为基准进行标注，避免基准链过长导致的加工误差累积。建模时要注意拔模斜度的设置，如果是采用铸造毛坯再机加工的工艺，非加工面的拔模斜度一般取1:20，加工面要预留0.5-1mm的加工余量，尤其是半圆抱合的弧面，因为要和圆柱件配合，粗糙度要求一般在Ra1.6以上，必须通过铣削或者镗削加工保证尺寸精度，不能直接用铸造面。另外要注意零件的壁厚均匀性，整个构件的壁厚差不能超过3mm，不然铸造或者注塑加工时会出现缩孔、变形的问题，影响最终的零件强度和尺寸精度。

　　在实际选型使用时，要根据被抱紧的圆柱件直径、承受的径向载荷大小来调整构件的尺寸：如果是用于支撑重量较大的辊筒，立板的厚度要相应增加，抱合弧的轴向宽度也要加宽，增大接触面积来降低接触面的压强；如果是用于固定较轻的气管或者传感器线缆，就可以适当减小壁厚，缩减整体尺寸，降低材料成本。还要注意使用环境的影响，如果是在有腐蚀的环境下使用，材质要选用不锈钢或者做表面防腐处理，如果是在有振动的设备上使用，锁紧螺栓要加装防松垫圈，避免长期振动导致螺栓松动，出现支撑失效的问题。很多新手设计师在做这类零件时，往往只关注外形是否和周边零件不干涉，忽略了受力方向的结构强化，比如在载荷施加的正对面没有做加强结构，导致长期使用后立板出现弯曲变形，抱紧间隙变大，最终导致固定的圆柱件出现位置偏移，影响整台设备的运行精度。
