L型带销定位可调式安装基座结构

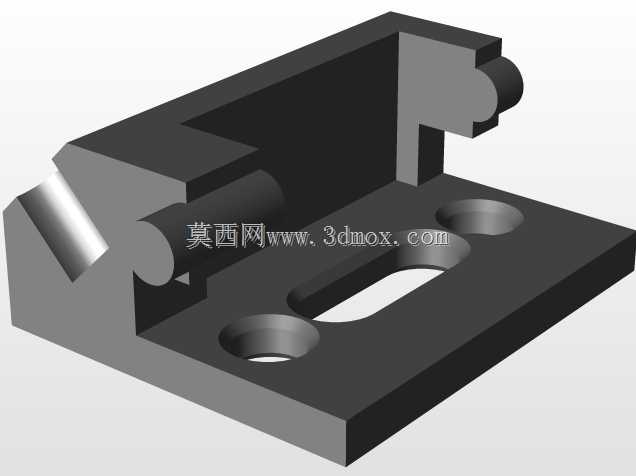

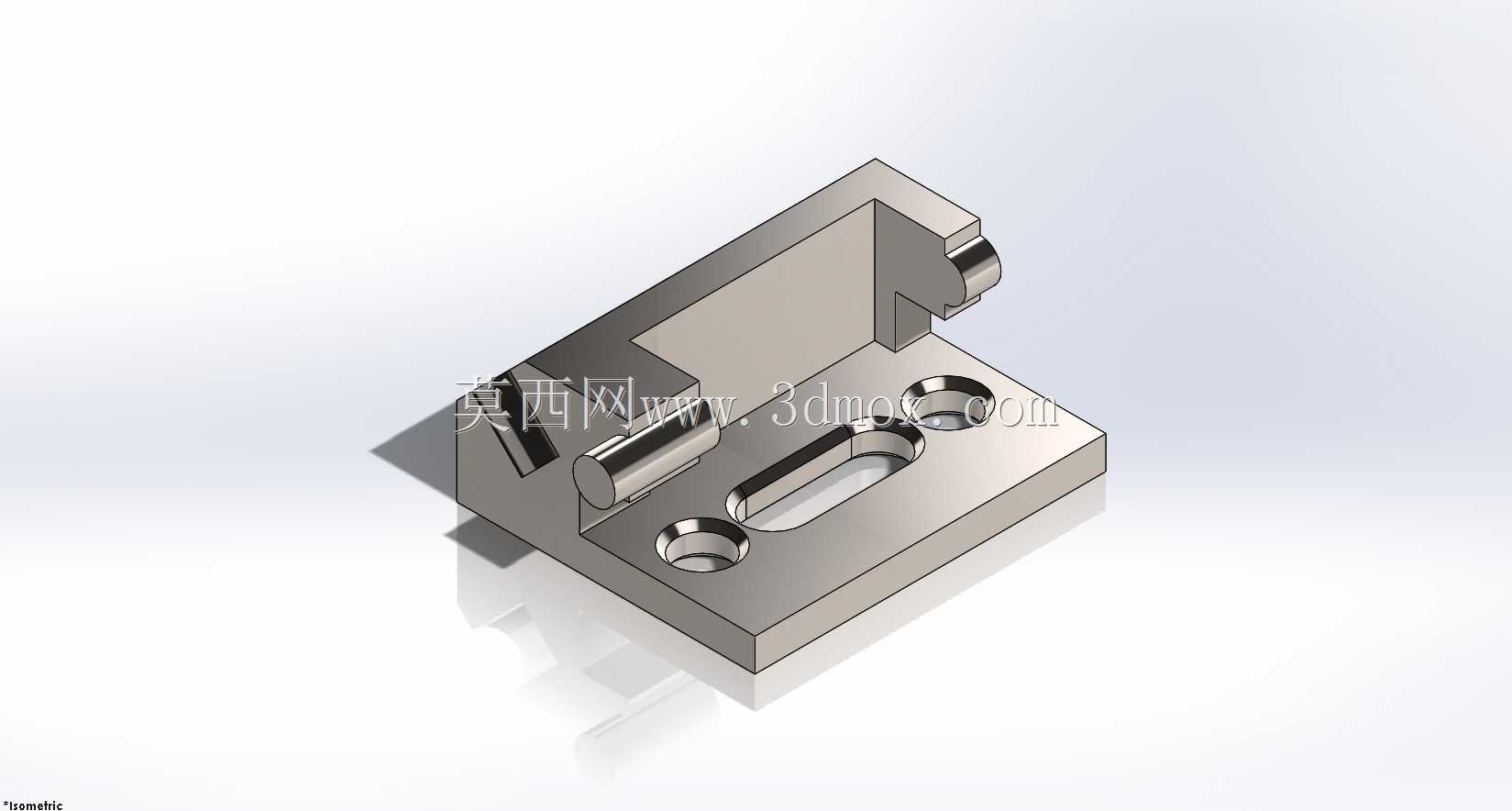

　　这款L型结构的安装基座，是通讯类设备内部板卡、小型功能模块固定场景里常用的定位支撑构件，日常在通讯机柜内部的导轨侧装、小型信号处理模块的架高安装场景中出镜率极高，区别于常规的平板式安装座，它自带的垂直立板可以同时承担侧向定位与支撑的作用，不需要额外加装角码辅助固定，能减少装配环节的零件数量，降低现场安装的复杂度。从结构细节来看，基座底板上开设的长圆形腰型孔是核心的可调设计，这个结构允许安装时在腰孔的长度方向上做±3mm的位置微调，刚好能抵消通讯机柜安装孔位的加工公差，避免因为机架冲孔位置偏差导致模块无法顺利装配的问题，腰孔的边缘做了0.2mm的倒角处理，装配时螺丝可以顺畅导入孔位，不会出现孔边刮擦螺丝螺纹、导致锁附扭矩异常的情况。

　　立板侧面压装的两个圆柱定位销，采用的是过盈配合的装配方式，销子伸出立板端面的长度控制在4mm，这个尺寸是经过实际装配验证的：既可以保证和被固定模块上的定位孔顺利插接，实现预定位，让后续螺丝锁附时不需要人工托举对齐模块，又不会因为销子过长导致模块拆卸时出现卡滞，在通讯设备后期维护更换模块时，只需要拧下固定螺丝就能直接拔出模块，不需要额外撬动基座。底板上另外两个圆形沉孔，是用于基座自身和安装机架固定的结构，沉孔深度设计为刚好容纳M4内六角螺丝的头部，锁附后螺丝头不会突出底板表面，不会和后续安装的模块底部产生干涉，保证模块安装后和基座表面完全贴合，不会出现倾斜、翘边的情况。整个基座的棱边都做了R0.5的圆角处理，没有尖锐的毛刺边，

　　一方面是避免装配时划伤操作人员的手部，另一方面也能减少应力集中，在设备运输过程中遇到振动冲击时，不会因为棱边的应力集中点出现开裂的问题。从安装边界来看，基座整体的底板长度控制在42mm，宽度28mm，立板高度22mm，属于小型安装支座，占用的机柜内部安装空间很小，适合在通讯设备内部密集排布的安装场景下使用，相邻两个同型号基座的最小安装间距可以控制在35mm，不会出现结构干涉。设计时特意将两个定位销的中心距公差控制在±0.02mm，和模块上定位孔的配合间隙控制在0.05mm以内，既保证了模块安装后的重复定位精度，满足通讯模块接口对接的位置度要求，又不会因为配合过紧导致拆装困难。立板和底板的连接位置做了2mm的加强筋过渡，

　　这个结构是为了提升基座的侧向承载能力，当立板受到模块的侧向压力时，加强筋可以分散立板根部的应力，避免长期受力后立板出现歪斜变形，保证定位精度的长期稳定性。基座的底面做了平面度处理，整体平面度控制在0.03mm以内，和机架安装面贴合后不会出现缝隙，锁附螺丝后基座不会产生翘曲变形，保证安装后的整体稳定性。在实际应用中，这类基座除了通讯设备内部的模块固定，也可以用在小型自动化设备的传感器安装、小型气动元件的侧向固定场景，腰型孔的可调设计可以适配不同安装孔距的元件，不需要重新加工基座，通用性较强。
