双筒铰轴式安装基座结构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:661138
  • 双筒铰轴式安装基座结构设计
  • 双筒铰轴式安装基座结构设计

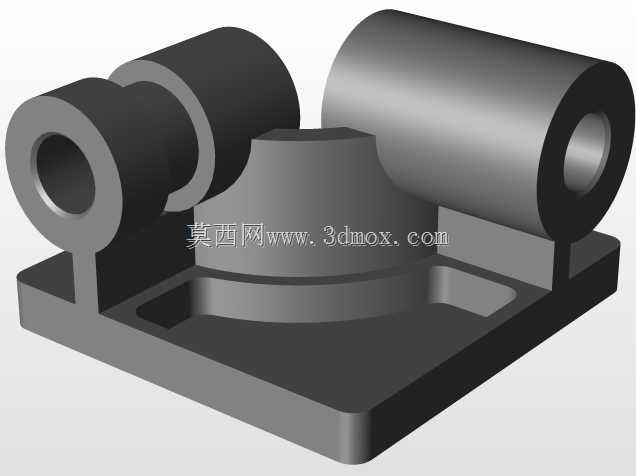

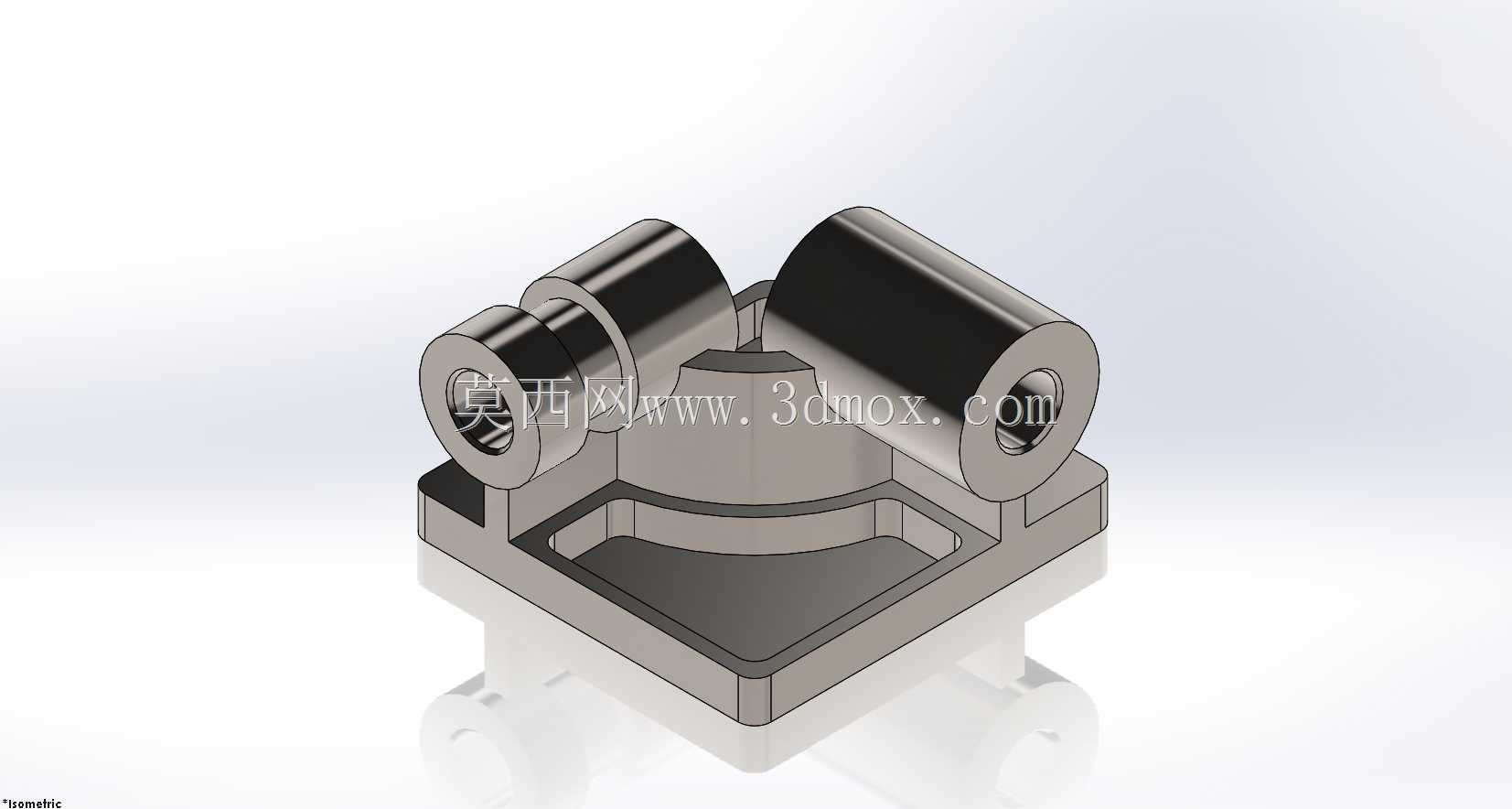

  该结构件属于设备铰接支撑类通用零部件,主要应用在需要实现摆动副连接的工业设备场景中,常见于自动化生产线的摆臂连接位、工装夹具的翻转支撑端、小型输送线的张紧摆轮安装位,也可作为教学实训中6S实操建模的典型练习载体,帮助结构设计从业者掌握带安装基准的铰接座类零件的建模逻辑与工程化设计要点。从功能特性上看,该构件集成了安装固定与铰接支撑两大核心功能,底部为带减重空腔的方形安装底板,底板上预留的安装孔位可通过螺栓将整个构件固定在设备的安装基准面上,底板上方的支撑主体两侧伸出两个同轴的筒状铰轴座,铰轴座内孔为高精度配合面,可穿装铰接销轴,实现与外部摆臂、连杆类构件的转动连接,两个铰轴座的同轴度设计直接决定了铰接副的转动顺畅度,

  设计时需严格控制两孔的同轴度公差在0.02mm以内,避免销轴安装后出现卡滞、偏磨的问题。设计过程中优先考虑了安装基准的统一性,将底板的下表面作为整个零件的设计基准面,所有铰轴孔的中心高、支撑筋的位置尺寸均从该基准面出发标注,减少加工过程中的基准转换误差;底板中部的减重空腔并非随意开设,其轮廓避开了底部安装孔的受力区域,在保证底板整体刚性的前提下降低了零件的整体重量,同时空腔的边角处均设置了铸造或铣削加工所需的工艺圆角,避免应力集中导致的零件开裂问题。支撑主体与两侧铰轴座的连接位置设置了三角形加强筋,筋板的厚度根据铰轴座的受力载荷计算确定,可有效抵消铰接副转动时产生的侧向弯矩,避免铰轴座与主体连接位置出现断裂失效。从安装边界尺寸来看,

  底部方形安装板的边长需匹配所安装设备的安装面预留尺寸,安装孔的孔距按照通用螺栓安装的标准间距设置,可适配M6-M8规格的内六角圆柱头螺栓安装;两侧铰轴座的外圆直径根据铰接销轴的受力等级匹配,内孔直径可适配直径12mm-20mm的标准铰接销轴,铰轴座的轴向长度需保证与外部摆臂的连接宽度匹配,避免销轴受力时出现悬臂过长的问题;整个构件的总高度控制在安装后不与周边摆动构件产生运动干涉的范围内,设计时需提前模拟铰接构件摆动到极限角度时的运动包络,确认构件的顶部轮廓、筋板边缘均在包络范围之外。零件的加工工艺适配常规的铣削加工流程,毛坯可采用方料铣削成型,也可采用铸造成型后再精加工配合面,铰轴内孔需经过铰削或镗削加工保证表面粗糙度与尺寸精度,

  底板安装面需经过平磨处理保证平面度,确保安装后与基准面贴合紧密无间隙。在实际选型使用时,需根据铰接副的额定载荷核算铰轴孔的比压,确认该构件的承载能力满足设备的工况需求,若用于重载场景可适当加大铰轴座的直径与筋板厚度,若用于轻载的实训或演示场景则可保留现有尺寸,兼顾结构合理性与加工经济性。
