铰接式安装支座机械结构设计

　　该铰接式安装支座属于工业设备中常用的连接支撑类构件，主要应用在需要实现小角度摆动传动的工位场景中，常见于自动化产线的摆臂连接端、工装夹具的活动铰接位、小型设备的舱门开合支撑结构，也可作为手动操作机构的连接基座使用，在轻工机械、电子制造辅助工装、小型输送线的挡停机构中都能见到同类结构的应用。从实际使用场景来看，这类支座需要同时承担静态承载与动态铰接的双重功能，静态下要为上方连接的摆臂、连杆类零件提供稳定的安装基准，动态下要保证铰接销轴转动顺畅无卡滞，同时承受摆动过程中产生的径向载荷与少量轴向窜动力，避免长期使用后出现支座变形、铰接孔磨损超差的问题。

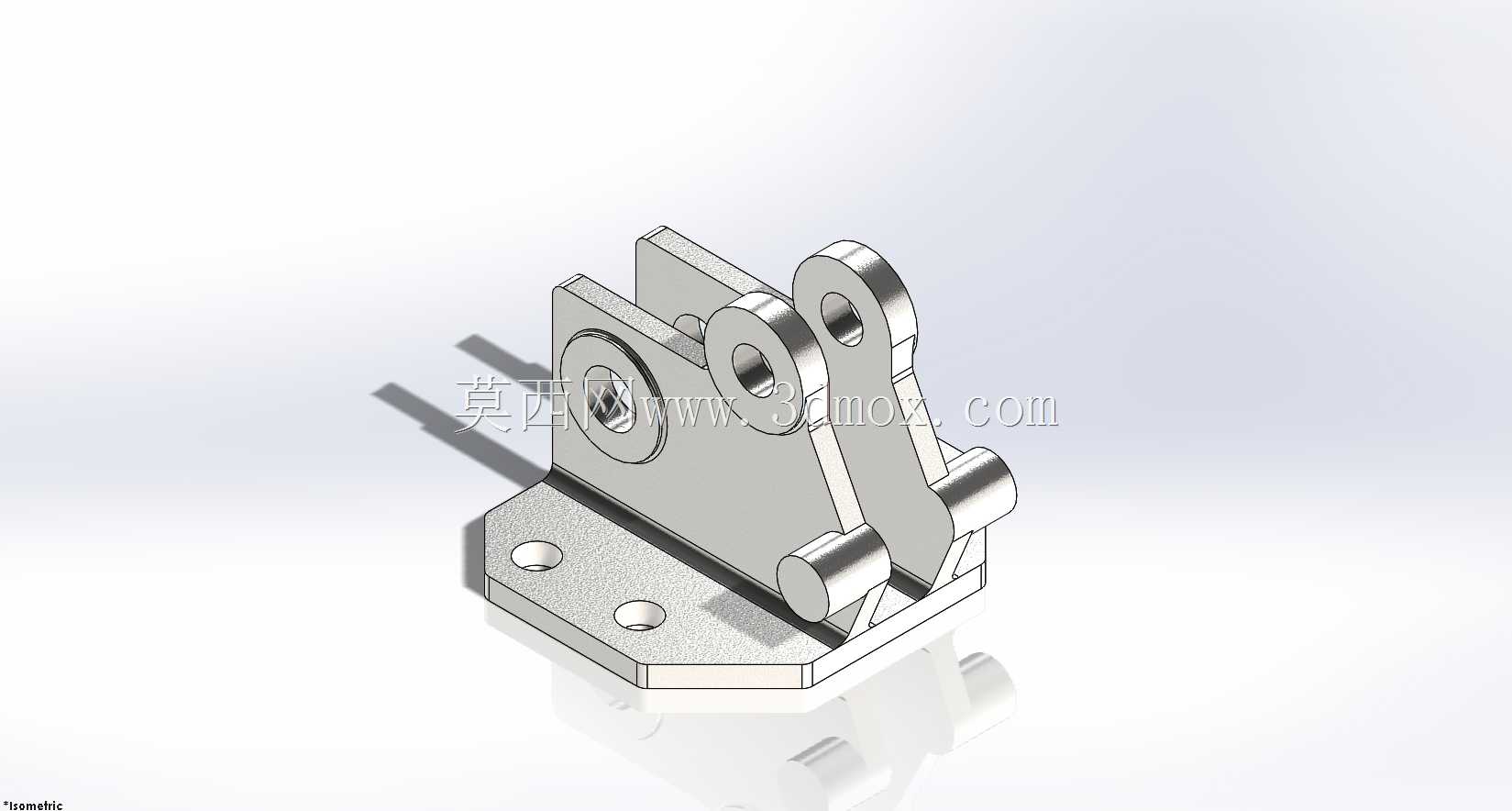

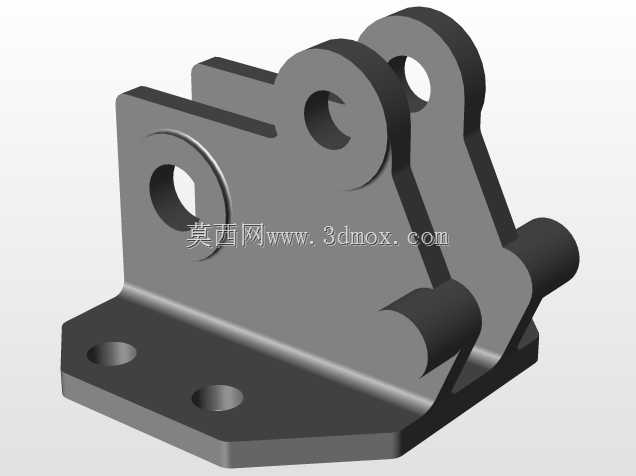

　　从功能特性上看，该支座采用一体化底板加双侧铰接耳板的结构形式，底板上设置两个沉头安装孔，可通过内六角螺栓直接固定在设备安装面或型材框架上，沉孔设计能够保证螺栓头完全沉入板面，不会突出底板表面干涉其他零件的安装，也能避免螺栓头受外力磕碰出现滑丝问题。底板上方的主体支撑块做了加厚处理，与两侧的铰接耳板采用圆弧过渡连接，有效降低了应力集中系数，在承受偏载时不会在耳板与主体的连接处出现断裂风险。两侧的铰接耳板上分别加工有同轴的铰接孔，其中一侧耳板额外设置了一个带凸台的铰接位，可同时满足两组连杆的铰接安装需求，实现单支座支撑双摆臂的传动布局，减少设备上支座的安装数量，压缩整体结构的占用空间。耳板旁侧的圆柱凸台为销轴的轴向定位提供了安装基准，可在凸台处加工卡簧槽或者螺纹孔，通过轴用卡簧或者紧定螺钉限制铰接销轴的轴向窜动，避免设备运行过程中销轴脱出导致机构失效。

　　在设计思路上，该结构优先考虑了安装的便捷性与维护的便利性，底板的安装孔间距采用标准工业型材的孔距规格，可直接适配市面上常见的欧标、国标铝型材安装，不需要额外加工过渡连接板。铰接孔的尺寸公差按照H7级精度设计，与标准g6公差的铰接销轴配合时，既能保证转动间隙控制在合理范围，不会出现晃动量过大导致的传动精度损失，也不会因为配合过紧出现转动卡滞、磨损加快的问题。主体结构的所有棱边都做了R1-R2的圆角处理，一方面是去除加工过程中产生的毛刺锐边，避免装配时划伤操作人员，另一方面也能减少热处理过程中（若采用45号钢调质处理）的应力开裂风险，提升零件的整体结构强度。支座的整体高度控制在较低范围，重心贴近安装底板，在承受侧向摆动力时稳定性更好，不会因为重心过高出现支座倾覆或者连接螺栓受拉变形的问题。

　　从外形尺寸与安装边界来看，该支座的底板为矩形结构，两个安装孔的中心距与底板边缘的距离预留了足够的扳手操作空间，使用普通内六角扳手即可完成螺栓的拧紧操作，不需要特殊的定制工装。铰接孔的中心高度经过匹配设计，当配套的摆臂处于水平初始位置时，摆臂的下表面与底板上表面之间预留了足够的摆动间隙，摆臂在±30度的常用摆动角度范围内不会与底板或者安装面发生干涉。两侧耳板的间距根据配套摆臂的厚度设计，预留了0.2-0.3mm的轴向间隙，摆臂转动时不会与耳板侧面发生摩擦，同时也不会因为间隙过大出现摆臂偏摆的问题。若应用在有防尘要求的场景中，还可在耳板外侧的铰接孔位置加装防尘端盖，避免粉尘、切削液等杂质进入铰接孔内部加速销轴磨损，延长结构的维护周期。

　　在实际选型应用时，需要根据所连接摆臂的最大载荷核算支座的承载能力，若载荷较大可将材质从普通Q235钢更换为45号钢并做调质处理，或者采用不锈钢材质适配腐蚀环境下的使用需求。铰接孔内也可根据使用频率加装铜套或者自润滑轴承，进一步降低转动摩擦系数，减少维护时的润滑频次，适合长期连续运行的自动化设备场景。该结构的整体造型简洁，加工工艺性好，底板与主体部分可采用铣削加工一次成型，铰接孔可通过钻铰工艺保证同轴度要求，不需要复杂的工装夹具即可完成加工，制造成本较低，适合批量生产应用在各类通用工业设备中。
