6s实践用铰接式支座连接构件

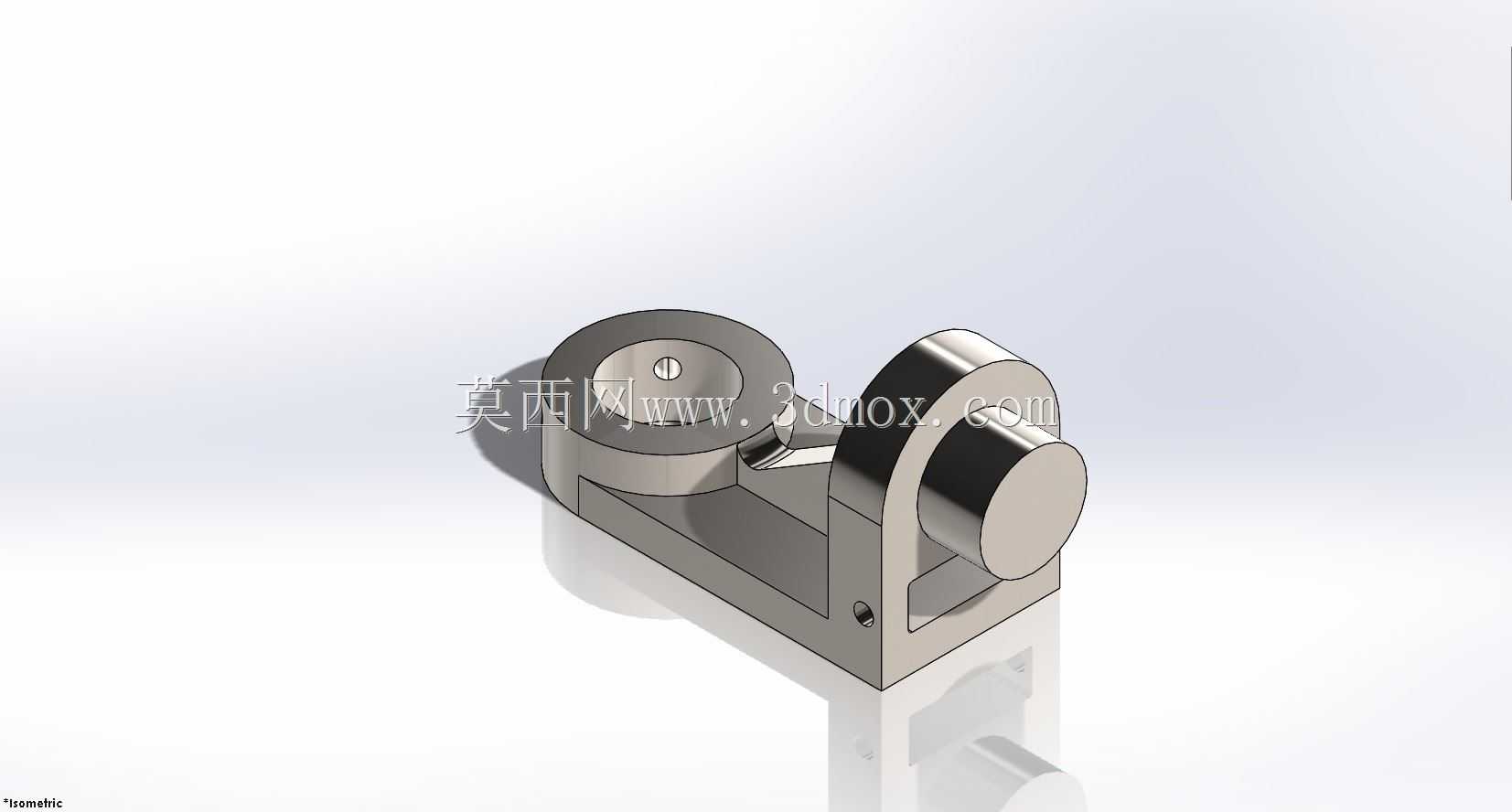

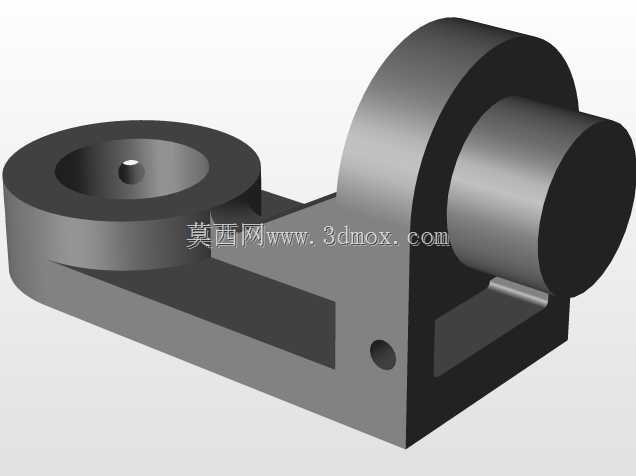

　　该构件属于小型铰接支撑类机械零件，常见于教学实训场景下的6s管理实践装配单元，也可作为小型自动化设备的辅助连接部件使用，承担相邻组件之间的铰接支撑、相对转动限位的作用。从结构设计来看，构件采用一体化铣削成型的基座主体，基座底部为平整安装面，可通过底部预留的两个沉头安装孔与安装基面完成锁附固定，安装时需保证基面平面度公差不超过0.02mm，避免安装后基座出现形变影响铰接转动精度。基座一侧设置带通孔的圆柱凸台，凸台内孔为光孔设计，可穿装铰接销轴，与配套的摆动构件形成转动副，凸台外圆与内孔的同轴度公差控制在0.015mm以内，保证销轴装配后转动顺畅无卡滞。基座另一侧设置带中心螺纹孔的圆盘式安装位，

　　可通过螺纹连接固定端盖类零件或者外接功能组件，圆盘端面与基座底面的垂直度公差为0.02mm，避免外接组件安装后出现偏斜。两个功能位之间设置加强筋结构连接，筋板厚度根据整体受力工况做了等强度优化，既可以减少整体材料用量降低构件重量，又能保证两个功能位之间的连接刚度，避免承受径向载荷时出现结构变形。从安装边界来看，构件整体占用空间紧凑，长度方向最大尺寸不超过80mm，宽度方向最大尺寸不超过45mm，高度方向最大尺寸不超过50mm，适合在狭小安装空间内布置使用。铰接凸台的转动行程范围内无多余结构干涉，可保证配套摆动件在设计角度范围内自由转动，不会出现结构剐蹭。在实际应用场景中，这类构件除了用于实训教学的装配练习场景，

　　也可经过尺寸适配后用于小型工装夹具的铰接部位、小型检测设备的摆动支撑部位，承担转动连接与载荷传递的作用。设计过程中优先考虑了加工工艺性，所有外棱边均做了C0.5的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少应力集中提升构件的疲劳强度。基座底面的安装孔采用沉头设计，装配后螺丝头部不会突出安装面，保证基座与安装面完全贴合，提升连接稳定性。铰接内孔的表面粗糙度控制在Ra1.6，可减少销轴转动时的磨损，延长构件的使用寿命。圆盘安装位的螺纹孔采用标准公制粗牙螺纹，通用性强，不需要定制特殊紧固件即可完成装配。整体结构没有复杂的曲面特征，采用常规的三轴铣削设备即可完成全部加工工序，加工成本低，适合小批量生产使用。在装配调试时，

　　需要先清理铰接内孔的加工残留切屑，涂抹少量润滑脂后再穿装销轴，可有效降低转动阻尼，避免长期使用后出现锈蚀卡滞的问题。安装基座时需要按照对角线顺序逐步拧紧安装螺丝，避免单边锁紧导致基座出现翘曲变形，影响铰接部位的同轴度。
