星型手拧调节旋钮结构设计

　　这款星型手拧旋钮是手动调节类机构里非常常见的操作件，日常在设备调试工位、工装夹具锁止、小型仪器调节端都能见到它的应用场景，不需要额外借助扳手、螺丝刀这类工具，操作人员徒手就能完成锁紧或者松开的动作，在需要频繁手动调整松紧的工位上，能大幅降低操作辅助工具的准备时间，提升调试、换型的作业效率。

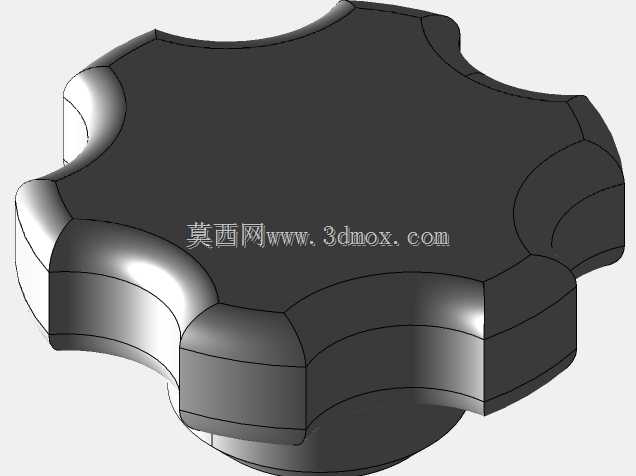

　　从结构设计逻辑来看，这款旋钮采用了七瓣星型的外轮廓，每一个凸起的瓣边都做了圆弧过渡处理，相邻瓣之间的内凹弧度刚好贴合成年人手指指腹的曲面，徒手拧动的时候，手指不会因为棱角产生硌痛感，就算是手上沾了少量切削液或者车间常见的油污，瓣边的圆弧凸起也能提供足够的摩擦力，不会出现打滑拧不动的情况。旋钮的上部操作面做了平整的顶面设计，没有多余的凸起结构，安装之后不会和周边的设备外壳、防护板产生干涉，下部的柱体是和被连接件配合的安装段，内部可以根据实际使用需求加工内螺纹孔，或者做成通孔穿螺栓的结构，适配不同的锁止行程需求。

　　在安装边界的考量上，这类旋钮的外径尺寸通常根据操作力矩需求做匹配，需要更大锁紧力的场景会选更大外径的规格，这款旋钮的瓣边外圆到中心的距离均匀，转动的时候不会出现偏心晃动的问题，下部柱体的外径比上部操作头的外径小一圈，安装的时候柱体可以沉入被连接件的沉孔内，只露出上部的操作头部分，既可以让安装面更整洁，也能避免柱体和安装孔壁之间卡入切屑、灰尘这类杂物，影响旋钮的转动顺畅度。

　　实际应用中，这类旋钮常被用在机床的防护门快速锁止、工装夹具的位置调节、检测设备的探头高度微调、输送线的导向条宽度调整这些场景，不需要工具就能快速操作的特性，很适合小批量多品种的生产车间换型使用。设计的时候特意把所有的外边缘都做了倒钝处理，没有尖锐的毛刺棱角，就算操作人员快速拧动的时候，也不会划伤手部，金属材质的本体经过表面抛光处理，既有不错的防锈能力，日常清理设备表面的油污、切削液的时候也很方便擦拭，不会残留污渍。

　　从受力角度分析，每一个星型瓣的根部都做了加厚的圆角过渡，不会因为长期承受拧动的力矩出现根部断裂的问题，就算操作人员施加较大的拧紧力，应力也会顺着圆角分散到整个旋钮本体上，不会出现局部应力集中的失效情况。下部柱体和上部操作头的连接位置也做了过渡圆角，避免连接处因为受力出现断裂，整体的结构强度完全能满足手动操作的力矩需求，不需要担心常规使用下的结构损坏问题。

　　在和其他部件配合的时候，旋钮的下端面做了平整的接触面设计，锁紧的时候下端面和被连接件的表面完全贴合，不会出现压痕或者锁紧不稳的情况，如果是需要频繁松开调整的场景，还可以在下端面加装尼龙垫片，既可以降低锁紧时的接触面磨损，也能起到一定的防松效果，避免设备运行过程中的振动导致旋钮自行松脱。这类旋钮的结构通用性很强，只需要调整内部的螺纹规格、整体的外径尺寸，就能适配不同的安装需求，不需要重新做整体的结构设计，能大幅缩短非标设备的设计周期，降低零件的加工成本，是手动调节机构里性价比非常高的标准操作件选择。
