通讯设备用异形定位支撑基座结构

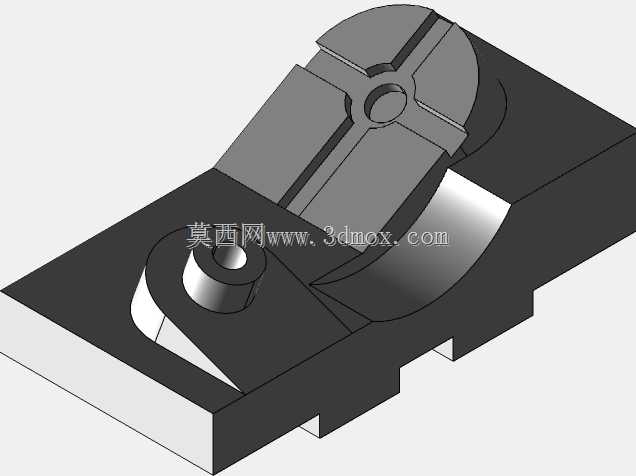

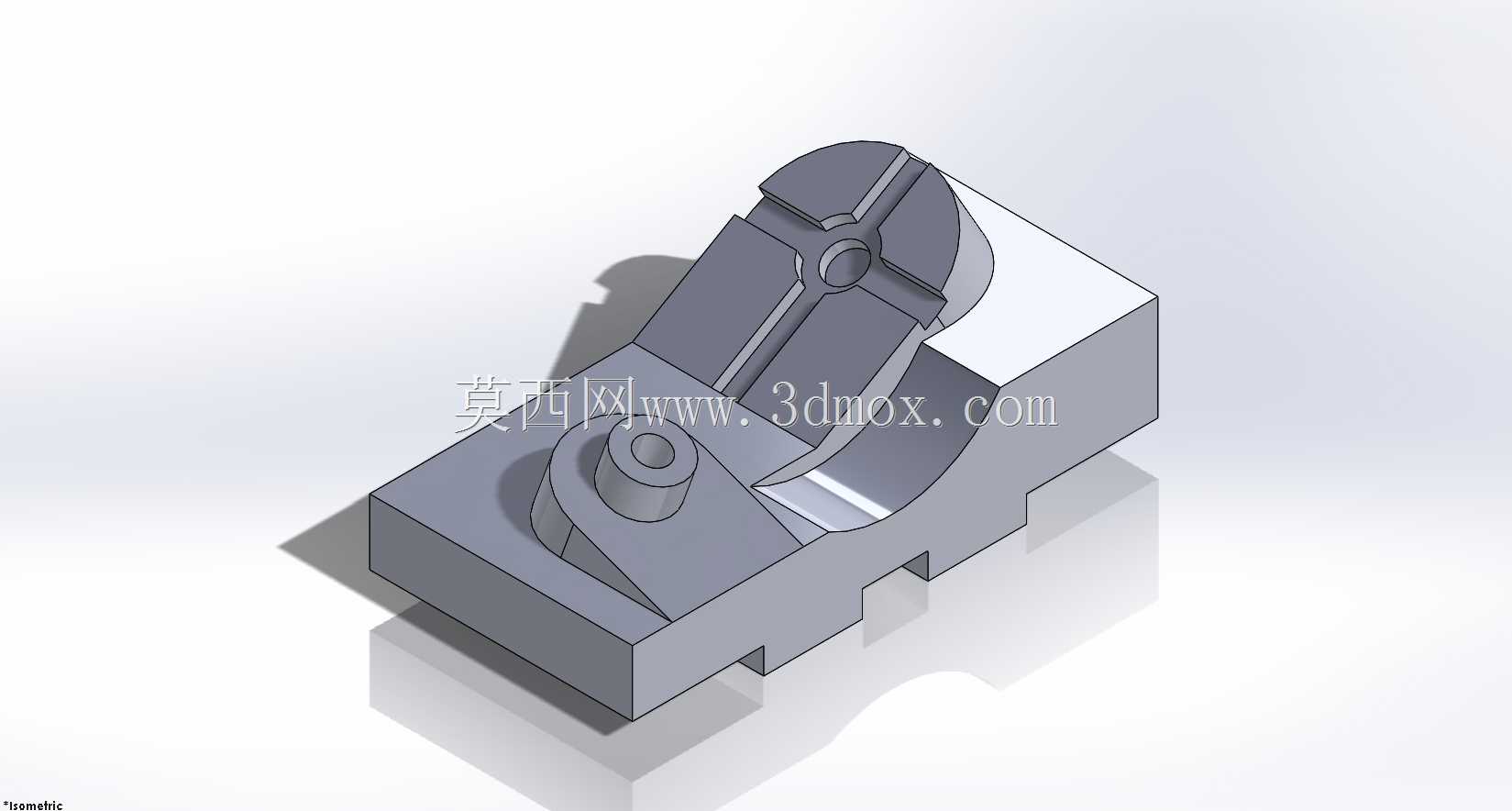

　　在通讯设备的内部装配体系中，这类异形定位支撑基座是承担模块限位、部件承托的核心结构件，常见于户外通讯基站的射频单元安装腔、工业通讯网关的内部模组固定位，以及便携通讯终端的内置组件支撑场景，其结构设计直接决定了通讯模块在振动、温变工况下的装配稳定性，避免因部件移位导致的信号接触不良、线路拉扯断裂等常见故障。从结构功能来看，该基座集成了多维度的定位与安装特征：基座底部设置的两处对称缺口卡槽，是为了适配安装基板上的凸起导轨，装配时可沿导轨滑入预设位置，卡槽的侧面公差控制在IT7级，既保证滑动装配的顺畅度，又能限制基座在横向的窜动余量，避免长期使用后出现位置偏移。基座上部的弧形承托面，是为了匹配圆柱形通讯模块的外轮廓，

　　弧形面的曲率半径与待承托模块的外壳半径保持一致，接触面积占模块外圆周面的27%左右，既能保证足够的支撑接触面积分散模块重量，又不会过度包裹模块影响其散热效率，弧形面边缘设置的两处凸起挡边，可在设备受到侧向冲击时挡住模块，防止模块从承托位滑脱。基座一侧的带孔凸台结构，是用于安装线路固定卡扣的安装位，凸台中心的通孔为螺纹底孔，可直接攻丝后拧入卡扣固定螺丝，凸台的高度经过精确计算，刚好让安装后的卡扣与模块出线口处于同一水平高度，避免线路出现过度弯折导致的线芯断裂。上部的分叉式定位结构，是为了适配模块端的对应定位槽，分叉结构的两个支脚分别卡入模块端的两个定位槽内，支脚的端面做了15度的倒角导向，装配时可自动导正模块位置，

　　降低人工装配的对位难度，支脚与定位槽的配合间隙控制在0.02mm以内，保证模块安装后的位置精度，确保模块接插件与背板连接器的精准对接，避免因对位偏差导致的接插件插针弯曲、接触不良等问题。在设计思路上，该基座采用一体化铣削成型的结构方案，摒弃了传统多零件拼接的支撑结构，减少了装配环节的累积误差，同时提升了整体结构的刚性，在相同承重能力下，一体化结构的重量比拼接结构降低18%左右，符合通讯设备轻量化的设计趋势。结构的壁厚设计遵循均匀化原则，主体壁厚保持在4mm，承托面与凸台位置的壁厚做了局部加厚至6mm，既避免了壁厚不均导致的加工变形，又在受力集中位置保证了足够的结构强度。安装边界方面，基座的整体安装占用空间为长方体包络尺寸，

　　长度方向最大尺寸为62mm，宽度方向最大尺寸为38mm，高度方向最大尺寸为29mm，底部卡槽的中心距为28mm，适配市面上主流的通讯设备内部安装导轨规格，可直接替换同尺寸规格的传统支撑件，无需对原有安装基板做结构修改，具备良好的互换性。基座的所有棱角位置都做了R0.5的圆角处理，既避免加工后的锐边划伤操作人员或线路绝缘层，又能减少应力集中，提升结构的抗疲劳性能，在设备长期受到户外风振、运输振动的工况下，圆角位置的应力集中系数比直角结构降低40%以上，可有效避免长期振动导致的结构开裂问题。在实际应用中，这类支撑基座通常采用铝合金6061-T6材质加工，表面做本色阳极氧化处理，具备良好的抗腐蚀性能与电磁屏蔽性能，可在-40℃到85℃的工作环境下保持结构尺寸稳定，适配户外通讯设备的宽温工作需求，其结构设计充分考虑了加工工艺性，所有特征都可通过三轴铣床一次装夹完成加工，无需特殊工装夹具，加工效率高，适合批量生产应用。
