振动输送用陡坎背衬支撑结构设计

　　在散料振动输送、振动分选的作业场景里，陡坎背衬是安装在振动给料设备出料端、料道陡坎位置的核心耐磨支撑构件，主要作用是承接高速振动输送过程中下落的散状物料，缓冲物料对料道基体的直接冲击，同时通过两侧对称的翼状导向结构，约束物料下落的轨迹，避免物料在陡坎位置出现飞溅、卡滞或者偏流的问题，保障整个振动输送线的料流均匀稳定。这类构件常见于矿山选矿的振动给料线、粮食加工的振动筛分线、建材行业的骨料输送线，以及五金小件的振动排序上料设备中，长期承受散料的持续冲刷、振动载荷的反复作用，因此结构设计的合理性直接影响整个料道的维护周期与运行稳定性。

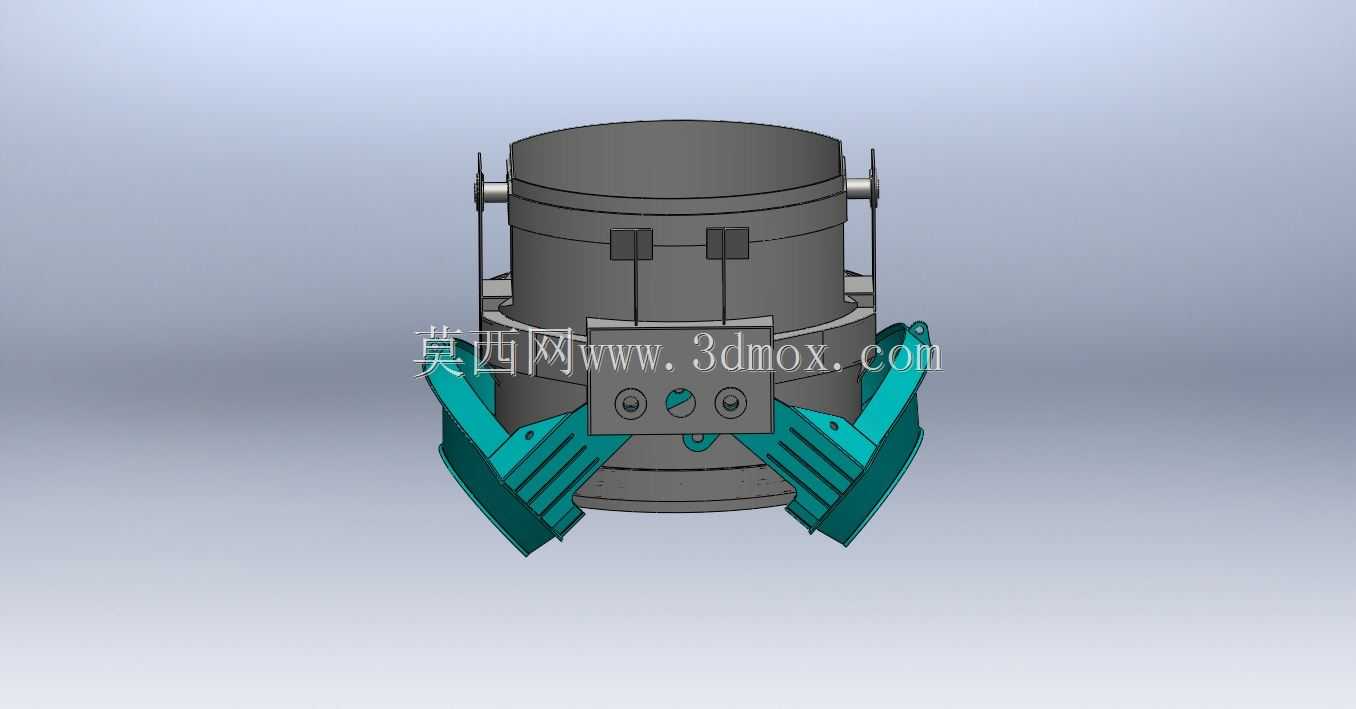

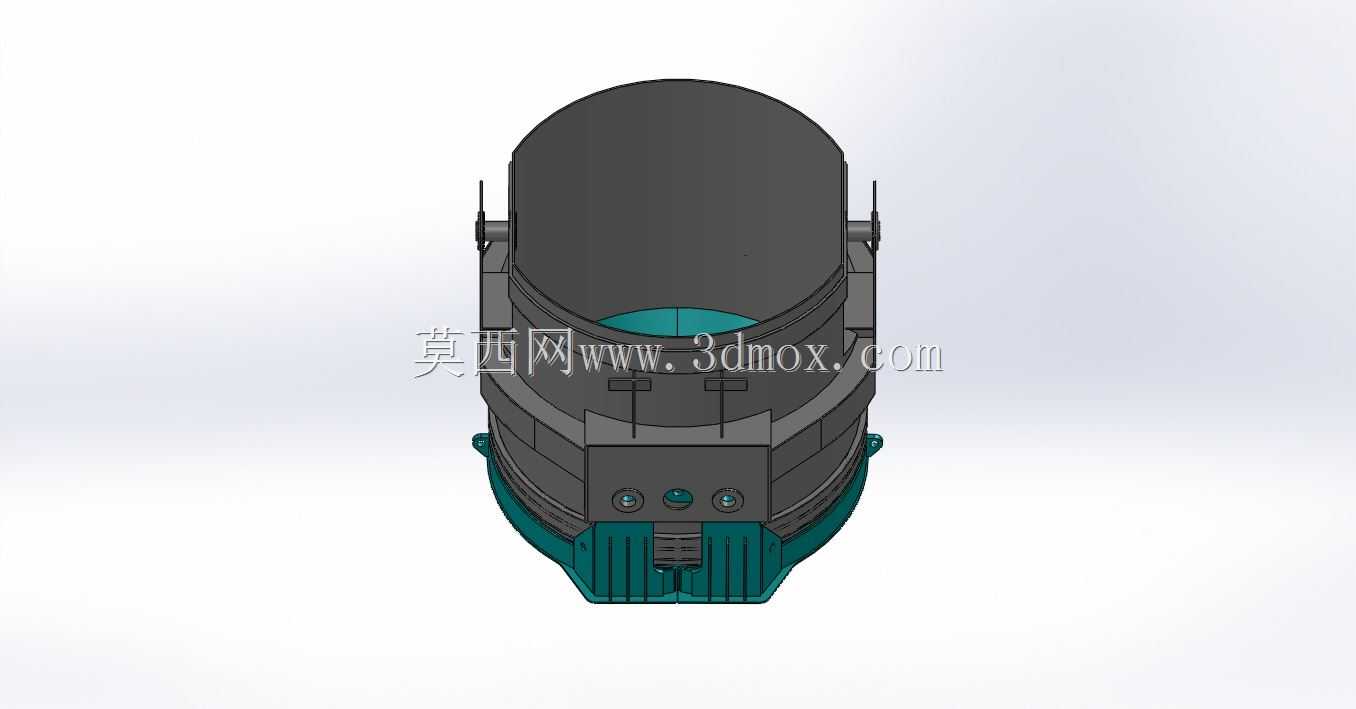

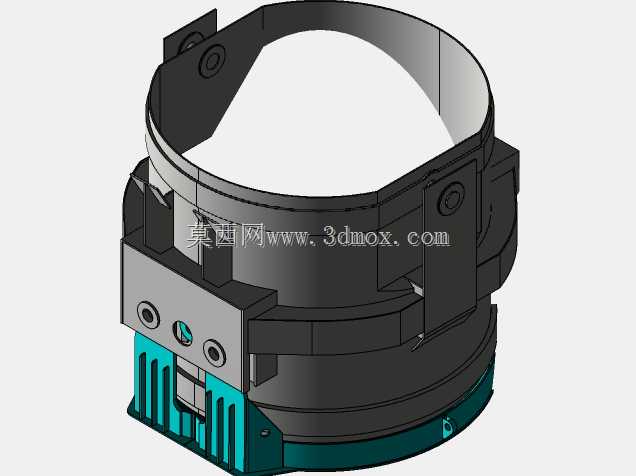

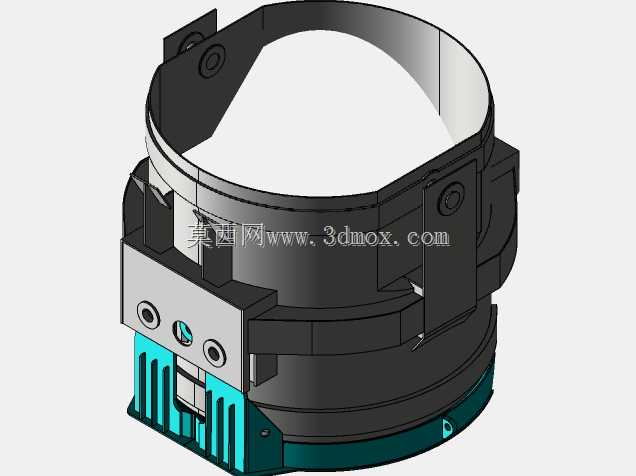

　　从结构设计逻辑来看，该构件采用上下分体式的装配思路，上部为圆柱状的定位基座，基座两侧伸出同轴的圆柱销轴结构，用于和振动料道的侧壁安装座形成铰接配合，这种铰接设计并非为了实现构件的转动功能，而是为了抵消振动设备运行过程中产生的横向微幅窜动，避免刚性连接带来的应力集中问题，防止长期振动下连接位置出现焊缝开裂或者螺栓断裂的故障。基座下部的主体承力段做了加厚处理，正对物料下落冲击的端面设置了两个方形的嵌装槽，用于后续加装耐磨衬板，衬板磨损后可以单独更换，无需更换整个背衬构件，大幅降低后期的维护成本。承力段正面居中位置设置了两个安装孔与一个定位销孔，安装孔用于锁紧耐磨衬板，定位销孔则保障衬板更换时的装配精度，避免衬板安装错位导致的料流导向偏差。

　　两侧向外伸展的翼状结构是该背衬的核心功能段，翼片采用向下倾斜的角度设计，倾斜角度匹配振动料道的物料抛射角，一般设置为与水平方向呈32度到38度之间，刚好承接从料道末端抛射出来的物料，将物料顺滑导向下一级输送设备或者分选工位。翼片表面做了多道平行的加强筋结构，一方面提升翼片自身的结构刚度，避免长期受物料冲击出现变形翘曲，另一方面加强筋形成的凹槽可以存留一部分细颗粒物料，形成料打料的耐磨层，减少物料直接对构件金属表面的冲刷磨损，延长构件的使用寿命。翼片的边缘做了圆弧过渡处理，不存在尖锐的棱角，避免物料在边缘位置出现搭桥堵料的问题，同时也能减少安装维护过程中对操作人员的剐蹭风险。

　　从安装边界尺寸来看，上部定位基座的外径与料道陡坎位置的安装开口尺寸保持间隙配合，单侧间隙控制在0.5mm到1mm之间，既方便安装时的对位调整，又不会因为间隙过大导致物料从缝隙中漏出。两侧销轴的同轴度公差控制在0.05mm以内，保障安装后基座不会出现偏斜，避免两侧翼片的高度差过大导致料流偏载。两翼片展开后的总宽度略小于料道的内部净宽度，单侧预留2mm到3mm的间隙，防止振动过程中翼片与料道侧壁发生碰撞摩擦。构件整体的安装高度需要匹配料道的陡坎落差，保证翼片的上表面与料道末端的输送面平滑衔接，不存在台阶落差，避免物料在衔接位置出现堆积。

　　设计过程中需要重点考虑构件的固有频率，要让构件的固有频率避开振动设备的工作频率，一般振动给料设备的工作频率在25Hz到50Hz之间，因此通过调整翼片的厚度、加强筋的排布密度，将构件的一阶固有频率控制在70Hz以上，避免设备运行过程中构件出现共振问题，防止共振导致的连接松动、构件疲劳断裂。同时承力端面的壁厚要满足冲击载荷的强度要求，按照输送物料的最大粒度、下落高度计算冲击能量，一般针对矿石类硬物料，承力段的壁厚不小于12mm，针对粮食、塑料颗粒等轻质物料，壁厚可以适当减薄至6mm到8mm，在满足强度要求的前提下尽可能降低构件自身重量，减少振动设备的负载。

　　在实际装配调试时，首先将基座嵌入料道的安装开口，将两侧销轴穿入侧壁的安装座内，在销轴与安装座之间加装橡胶减震圈，进一步缓冲振动传递，然后在承力端面的嵌装槽内固定耐磨衬板，调整两侧翼片的角度，保证翼片上表面与料道面的衔接顺滑，最后锁紧固定螺栓，开机空载运行5到10分钟，检查构件是否存在异常晃动、与周边结构是否存在干涉，确认无异常后再进行带料调试，观察料流通过陡坎位置时的轨迹，若存在偏流则微调构件的安装角度，直到料流均匀居中通过。日常维护过程中，只需要定期检查耐磨衬板的磨损量，当衬板磨损量超过厚度的三分之二时及时更换，同时检查连接螺栓是否存在松动，销轴位置的减震圈是否出现老化开裂，即可保障该构件长期稳定运行。
