炉用弯形通风连接肘管结构设计

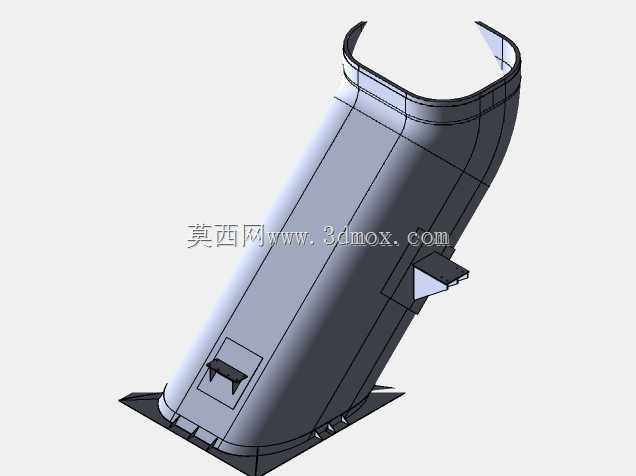

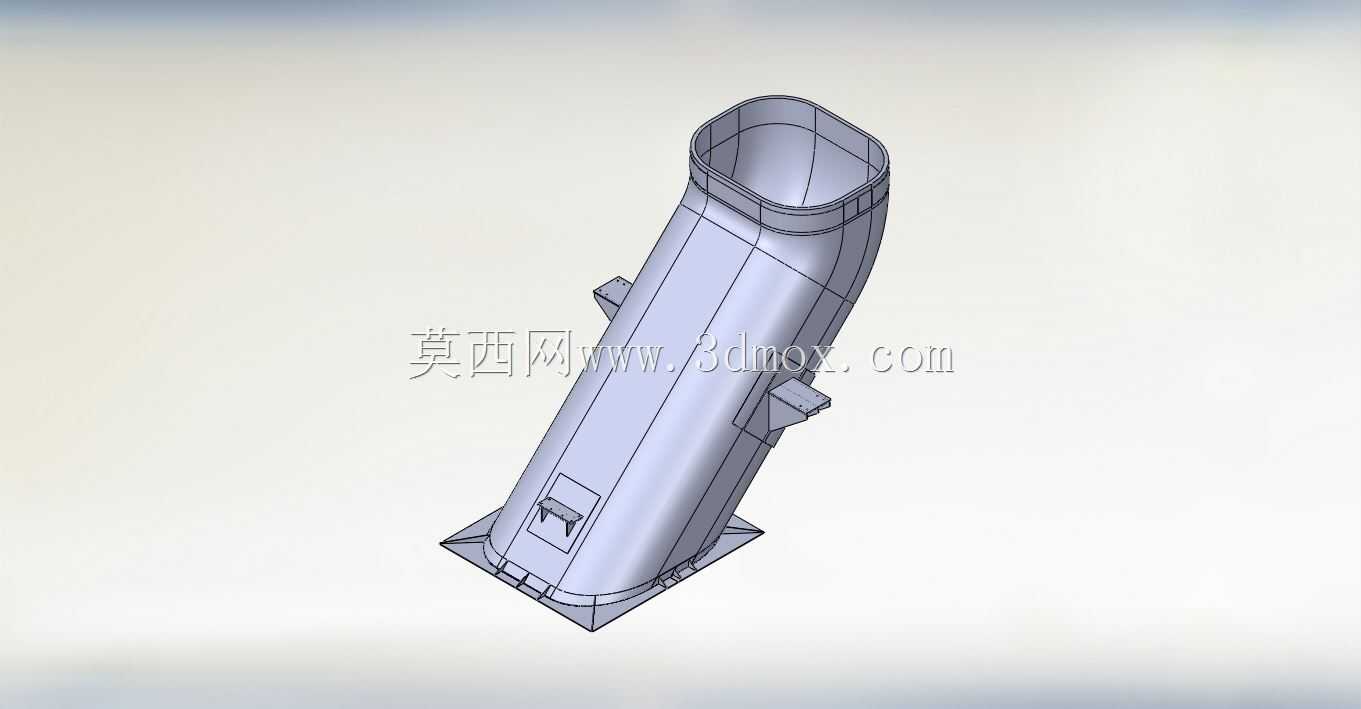

　　在工业炉窑的通风排烟、热风循环管路系统中，这类弯形肘管是承担气流转向衔接的核心部件，常见于中小型燃煤炉、燃气热风炉、生物质采暖炉的烟气出口与换热段之间的连接位置，也可适配部分工业除尘设备的进风管路转向段，解决管路直角转向时的气流阻力骤升、积灰滞留的常见工程问题。不同于普通等径冲压弯头，该肘管采用变截面流线型过渡设计，入口端为适配炉体出风口的方形法兰接口，出口端收束为圆角矩形对接结构，整体弯曲弧度经过流场模拟优化，弯曲段内壁无直角折角，可有效降低含尘烟气通过时的局部阻力系数，减少烟气中颗粒物在弯管处的沉积概率，避免长期运行后管路通径缩小、排烟不畅的问题。从结构设计细节来看，肘管底部设置带安装孔的方形固定法兰，法兰面预留密封槽位，

　　安装时可配合耐高温石棉密封垫实现与炉体出风口的紧密贴合，杜绝烟气泄漏；弯管外侧壁对称设置两个带安装孔的固定支耳，可通过螺栓与周边机架或管路支架连接，分担管路自身重量与运行时的振动载荷，避免长期受力导致法兰连接处开裂。弯管下部侧壁预留的方形检修口，配套快开式卡扣压盖结构，无需拆卸整段管路即可清理弯管底部沉积的烟灰与杂物，大幅降低日常运维的工作量，这一细节设计是针对炉窑管路含尘气流工况的针对性优化，区别于普通通风管路的无检修口弯管结构。在安装边界尺寸上，该肘管的入口法兰边长与炉体标准出风口尺寸匹配，整体弯曲半径为通径的1.5倍，既保证了气流转向的顺畅性，又控制了弯管整体的安装占用空间，适合安装空间紧凑的小型炉窑设备；

　　出口端的圆角矩形接口可直接对接同截面的金属风管或换热段入口，接口处设置外翻边结构，方便采用抱箍连接或铆钉固定的安装方式，适配现场不同的安装工艺需求。从壁厚设计来看，肘管整体采用等壁厚结构，壁厚取值适配200-400℃的常规烟气温度工况，可选用普通碳素钢或耐热铸铁材质加工，若用于腐蚀性烟气工况，也可更换为不锈钢板材冲压焊接成型，结构本身无需做大幅修改即可适配不同材质的加工需求。在实际管路布局中，该肘管可直接替代传统直角弯头加变径接头的组合结构，减少两个管路连接节点，既降低了管路泄漏的风险点，也减少了现场安装时的焊接或法兰对接工作量，同时流线型的内壁结构相比直角弯头加变径的组合，局部阻力系数可降低30%左右，

　　能有效降低配套引风机的工作负载，减少设备运行能耗。设计过程中针对弯管处的应力集中问题，在弯曲段的内外侧壁均做了圆弧过渡加强，支耳与管壁连接位置设置三角加强筋，避免设备运行时的热胀冷缩应力与振动载荷导致支耳脱落、管壁开裂；检修口的压盖与管壁之间采用斜面密封结构，配合耐高温密封填料，即使在管壁受热膨胀的状态下也能保证密封性能，不会出现烟气泄漏的问题。这类肘管结构除了炉窑通风系统外，也可适配部分物料气力输送系统的转向段，针对颗粒状物料的输送工况，流线型内壁可减少物料与管壁的碰撞摩擦，降低管路磨损速度，延长部件使用寿命，只需根据输送物料的磨损特性调整壁厚与材质即可拓展应用场景。
