带锥形定位座的底板支撑连接构件

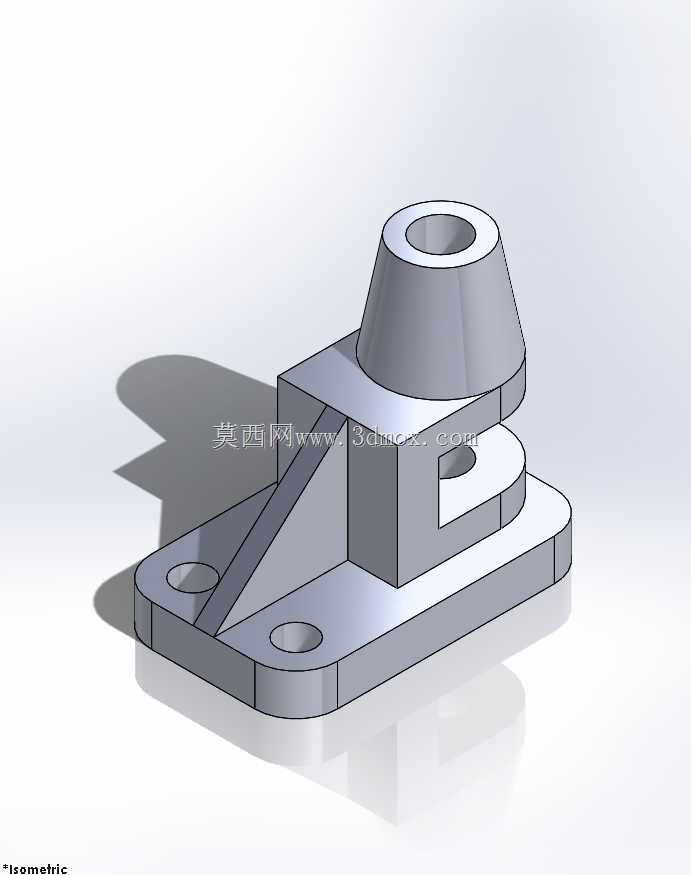

　　这类带锥形定位座的支撑连接构件，多应用在工装夹具定位、小型设备模组对接、检测工位工件承托这类需要精准对位同时承载一定径向载荷的场景里，日常在自动化生产线的工件定位工位、小型实验台架的功能模块安装位、非标设备的快换接口处都能见到同结构的零件。从实际使用逻辑来看，底板部分承担整个构件的安装固定功能，底板上开设的两个沉头安装孔，适配常用的内六角圆柱头螺钉，安装时可以将螺钉头部完全沉入孔内，避免突出的螺钉头干涉上方对接的部件，底板的长宽尺寸需要匹配安装基面的预留空间，通常这类构件的底板边缘做了小圆角处理，避免安装时锐边划伤操作人员或者对接零件的表面。

　　构件中部的立板承担载荷传递的作用，立板和底板之间设置的三角形加强筋，是这类承力构件的典型设计，加强筋的厚度根据实际承载的载荷大小调整，通常筋板厚度取立板厚度的0.7到1倍，既可以避免筋板过厚导致注塑或者铸造时出现缩孔缺陷，也能足够抵消立板受到侧向力时产生的弯曲力矩，防止立板和底板的焊接或者拼接位置出现应力集中断裂的问题。立板上方开设的横向通孔，是用来穿装定位销或者连接轴的，孔的公差通常取H7级，和销轴采用间隙配合或者过渡配合，满足快拆或者小幅转动的功能需求，孔的两端做了倒角处理，方便销轴穿装，也能去除孔口的毛刺，避免装配时割伤操作人员的手部。

　　立板上方的锥形定位座是整个构件的核心功能部分，锥面结构自带导向对中功能，对接的时候不需要完全精准对位，只要对接件的接口落在锥面范围内，就能顺着锥面滑入中心的定位孔内，大幅降低装配对位的难度，中心的通孔是贯穿整个锥形座的，既可以穿装拉紧螺钉将对接件牢牢压合在锥面上，也可以作为气路或者走线的通道，适配不同的使用场景。锥形座的锥度通常取1:10到1:20之间，这个锥度范围既可以保证足够的自锁力，避免对接件受振动时松脱，也不会因为锥度过小导致拆卸困难。锥形座和立板的连接位置做了圆角过渡，避免应力集中，在承受冲击载荷的时候不会在连接根部出现裂纹。

　　设计这类构件的时候，首先要明确实际使用场景的载荷大小，如果是用于工装夹具的定位，需要考虑工件装夹时产生的侧向力，对应调整加强筋的厚度和立板的高度，立板越高，力臂越长，需要的筋板强度就越高；如果是用于设备模组的对接，需要保证锥形座的中心和底板安装孔的位置度公差，通常位置度控制在0.05mm以内，避免对接后模组出现偏移。安装边界方面，除了底板本身的长宽尺寸，还要预留出安装螺钉的操作空间，通常在沉头孔外侧预留至少1.5倍螺钉直径的空间，方便内六角扳手拧动螺钉；锥形座上方也要预留对接件的安装空间，避免对接时和周边的其他构件产生干涉。另外这类零件如果采用金属切削加工，通常选用45号钢作为毛坯，加工完成后做发黑处理提升防锈能力；如果是用于轻量化的场景，也可以选用6061铝合金加工，表面做阳极氧化处理，提升表面硬度和耐腐蚀性。在实际建模过程中，需要注意各个特征之间的圆角过渡，避免出现尖锐的内角，一方面是减少加工时的应力集中，另一方面也能避免热处理的时候出现开裂的问题，沉头孔的深度要和选用的螺钉长度匹配，保证螺钉拧紧后头部不高出底板平面，锥形座的锥面粗糙度要控制在Ra1.6以下，保证对接时的导向顺畅，不会因为锥面粗糙出现卡滞的问题。
