19英寸多辐条轻量化汽车轮辋结构设计

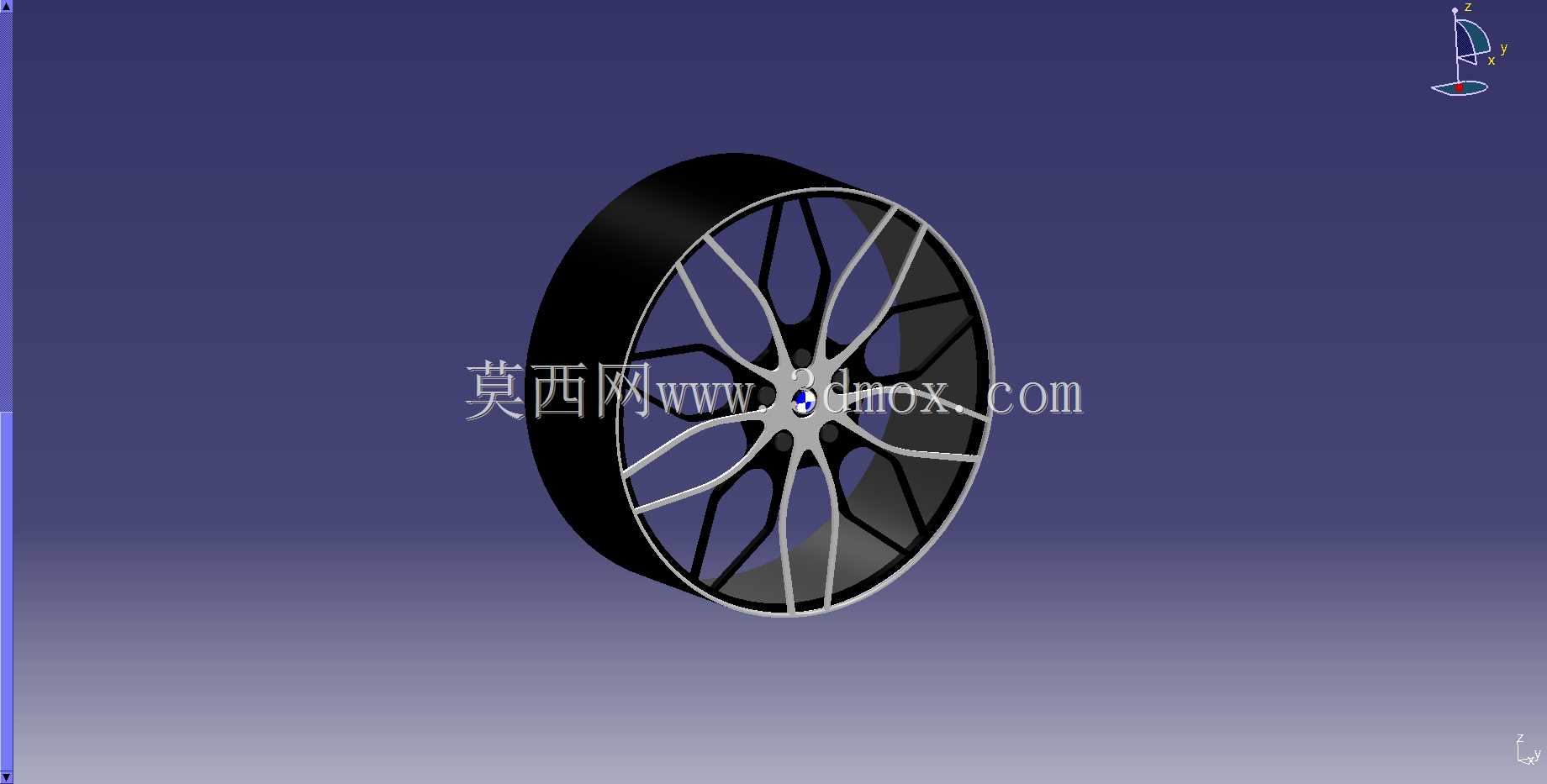

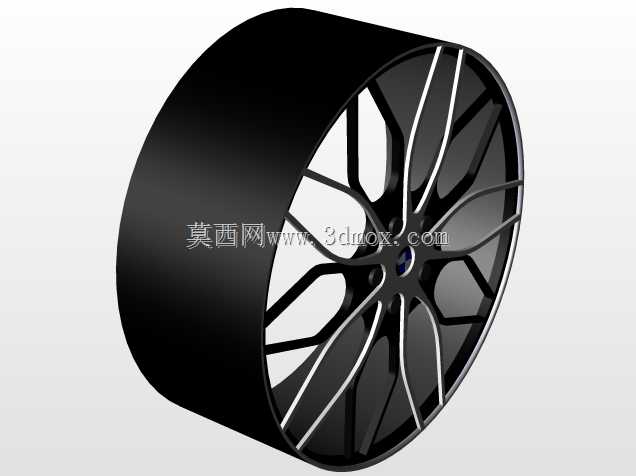

　　这款19英寸规格的轮辋，主要适配中型家用轿车、入门性能车的行走系统改装与原厂配套场景，是车辆行走机构中连接轮胎与车轴轴头的核心承载部件，日常行驶中需要承担整车载荷传递、路面冲击缓冲、制动力与驱动力输出的核心作用，同时也直接影响整车的外观视觉效果与簧下质量表现。从结构设计逻辑来看，这款轮辋采用了分叉式多辐条布局，辐条从中心安装座位置向外呈放射状延伸，每根主辐条在靠近轮缘位置拆分为两支，既可以在同等材料用量下提升辐条的整体支撑跨度，减少轮辋受侧向力时的形变量，也能在轮辋内侧预留出足够的刹车系统避让空间，可适配大尺寸多活塞刹车卡钳与加大直径的刹车盘，满足性能升级场景的安装需求。轮辋的中心安装区域设计了带定位凸台的安装面，

　　与车轴轴头的配合面采用过盈定位的公差设计，可保证轮辋安装后的同轴度，避免高速行驶时出现车轮抖动的问题；安装孔位按照常规乘用车的5孔节圆布局设计，孔位周边做了局部加厚处理，分散螺栓紧固时的压应力，避免长期使用后安装孔出现应力变形。轮辋的轮缘部分采用了标准的深槽轮辋结构，胎圈座位置的角度与尺寸符合乘用车轮胎的装配标准，可保证轮胎充气后胎圈与轮辋紧密贴合，避免高速行驶时出现轮胎脱圈的风险，同时轮缘边缘做了圆弧过渡处理，既可以减少拆装轮胎时对胎圈的损伤，也能在轮胎受到侧向挤压时分散应力，降低轮缘变形的概率。从安装边界尺寸来看，这款19英寸轮辋的标称直径对应轮辋胎圈座的公称尺寸，可适配19英寸内径的民用轿车轮胎，

　　轮辋宽度适配常规225到255胎宽的轮胎规格，偏距设计兼顾了轮距适配与翼子板避让需求，安装后不会出现轮胎突出车身翼子板或者蹭到内侧悬挂结构的问题。在轻量化设计层面，辐条的截面采用了变厚度设计，靠近中心安装座的位置厚度更大，承担主要的弯曲与剪切载荷，靠近轮缘的位置厚度逐步减薄，在保证整体结构强度满足国标冲击、弯曲疲劳、径向疲劳测试要求的前提下，尽可能降低轮辋的整体重量，减少车辆的簧下质量，提升悬挂系统的响应速度与行驶操控表现。轮辋的内侧轮辐表面做了平滑过渡处理，没有突兀的凸起或者直角结构，既可以减少行驶过程中的空气紊流，降低风阻，也能减少刹车粉尘在轮辋内侧的堆积，便于日常清洁维护。实际装车应用中，这类多辐条轮辋的辐条间隙分布均匀，

　　刹车系统的散热气流可以顺利通过辐条间隙带走刹车盘与卡钳产生的热量，避免连续制动时刹车系统出现热衰减，提升山路行驶、赛道日体验等场景下的制动稳定性。设计过程中需要重点校核几个关键位置的应力集中点，包括辐条与中心安装座的连接位置、辐条与轮缘的连接位置、安装孔周边区域，通过有限元分析模拟过坑冲击、急转弯侧向载荷、紧急制动扭矩等不同工况下的应力分布，对局部应力过高的位置做圆角过渡或者加厚处理，避免长期交变载荷作用下出现结构疲劳开裂的问题。同时轮辋的气门嘴安装孔位置设计在相邻两根辐条之间的轮缘区域，既不会被辐条遮挡影响充气操作，也能避免气门嘴受到辐条的挤压出现漏气问题。
