通讯设备用十字型定位连接结构件

　　该结构件主要应用于小型通讯终端内部的板件连接与定位场景，在手持通讯设备、便携通讯模组的装配环节中，承担相邻功能板件的垂直交叉定位、卡接固定作用，替代传统螺丝锁附的部分连接需求，减少装配工序中的紧固件用量，提升整机装配效率。从实际使用场景来看，这类结构件多布置在通讯设备内部PCB板的交叉拼接位置，或是通讯接口模块与机身壳体的衔接处，既要保证两个垂直方向的部件定位精度，又要在设备受轻微振动、跌落冲击时提供足够的卡持力，避免板件移位导致的电路接触不良问题。

　　设计过程中首先明确了安装边界约束：两个垂直方向的安装槽深度分别匹配对应板件的厚度公差，槽体内侧预留0.02mm的装配间隙，既方便产线工人快速对位插接，又不会因间隙过大导致板件晃动。结构中部的通孔为定位销过孔，孔径公差控制在H7级别，装配时与机身预置的定位销配合，实现整个结构件在整机内的基准定位，避免装配偏移。顶部的弧形凸起为弹性卡接臂，卡接臂根部做了R0.5的圆角过渡，减少应力集中，卡接臂的翘起高度经过反复校核，既保证卡入对应卡槽后有足够的扣合预紧力，又不会因形变量过大导致塑料件断裂——如果是采用金属粉末冶金工艺加工该零件，卡接臂的厚度会适当增加0.3mm，匹配金属材料的弹性形变范围。

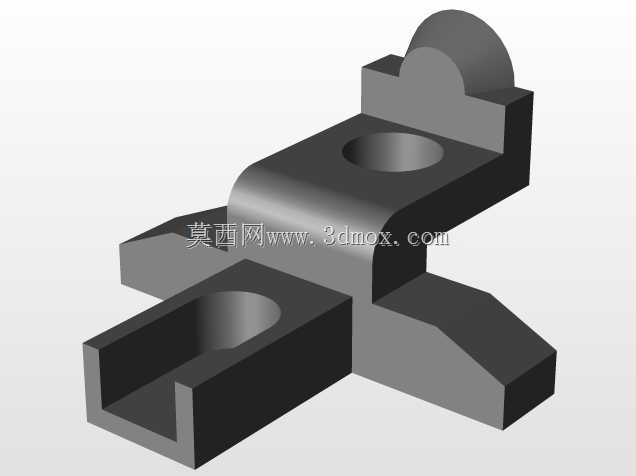

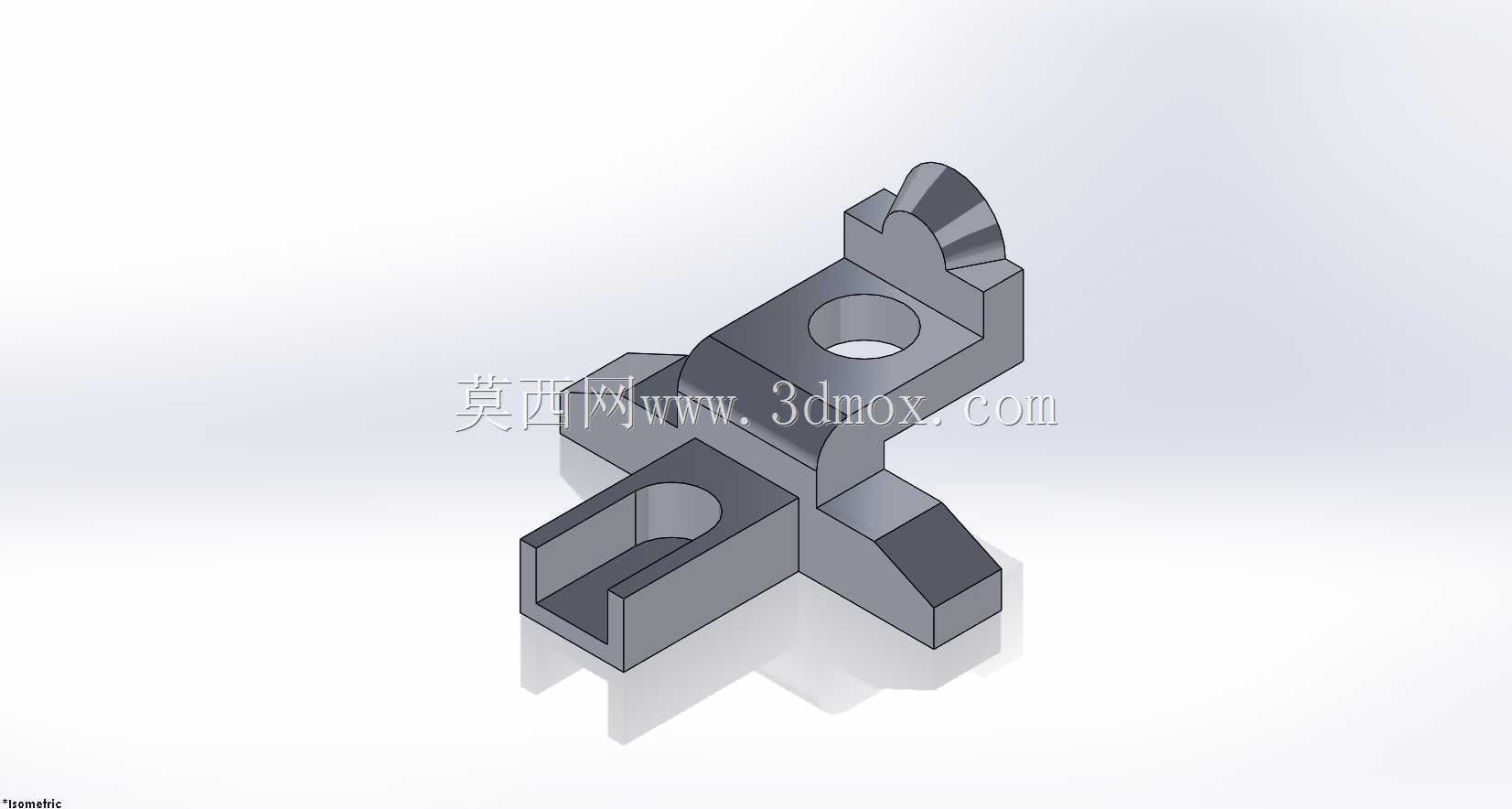

　　外形上采用十字交叉的主体结构，两个方向的伸出臂长度根据对应安装位的空间尺寸确定，其中带矩形槽的臂长略长，用于承托宽度更大的主功能板，带斜切面的臂长较短，用于卡接侧边的小型接口板。所有棱边都做了C0.2的倒角处理，避免装配过程中锐边划伤操作人员，也防止刮损通讯设备内部的柔性排线。斜切面的设计一方面是为了避让相邻位置的电子元器件，预留出电容、电阻等贴片元件的安装空间，避免结构件与元器件发生干涉，另一方面也在注塑成型时优化了熔体流动路径，减少拐角处的缩痕、缺胶等成型缺陷。

　　从功能特性来看，该结构件集成了定位、卡接、承托三重作用，单个零件即可实现两个垂直方向板件的连接固定，相比传统的“L型支架+两颗螺丝”的连接方案，零件数量减少60%，装配工时缩短近一半，同时避免了螺丝锁附时可能出现的滑牙、过压击穿PCB板等问题。在结构强度校核阶段，针对通讯设备常见的1.2米跌落工况，对卡接臂的受力情况做了仿真分析，确保跌落冲击下卡接臂的形变量在材料允许的弹性范围内，不会出现松脱；针对长期使用后的蠕变问题，若采用POM材质加工，卡接臂的初始预紧力预留了30%的冗余量，保证设备使用周期内的连接可靠性。

　　安装时无需额外工具，操作人员先将结构件中部的定位孔对准机身的定位销压入到位，再将两个方向的板件分别沿对应滑槽推入，直到板件边缘卡入顶部卡接臂的卡扣位置即可完成装配，拆卸时只需用拨片轻轻顶起卡接臂即可抽出板件，方便售后维修时的部件更换。整个结构的外形尺寸控制在小型通讯设备的内部空间允许范围内，最大外轮廓尺寸不超过20mm，不会占用过多的板件布局空间，给电子元器件的排布留出足够余量。
