自锁式不锈钢紧固卡箍结构设计

　　在流体管路布设、线束固定、软硬管对接的各类工程场景里，这类自锁式卡箍是应用频次极高的紧固连接件，小到民用家电的给排水管路接驳，大到工业设备的油气输送管线固定、通讯基站馈线的束装加固，都能见到这类结构的身影。它的核心作用是在环形对接界面上提供均匀的径向抱紧力，替代传统铁丝捆扎、螺栓抱箍的复杂安装流程，适配不同壁厚的软管、硬管、线束组的外圆固定需求，尤其适合需要后期维护拆装、对紧固力一致性有要求的装配场景。

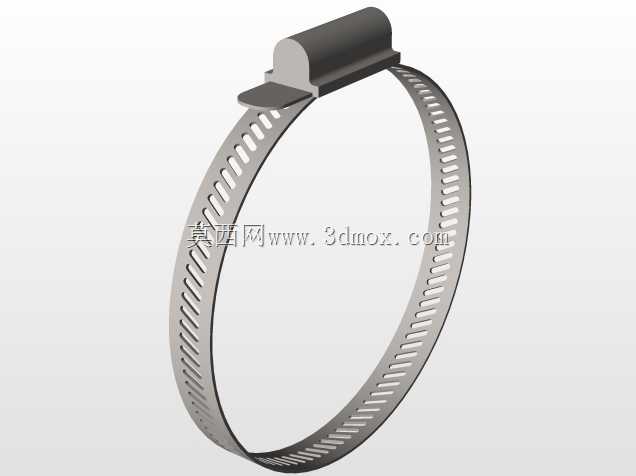

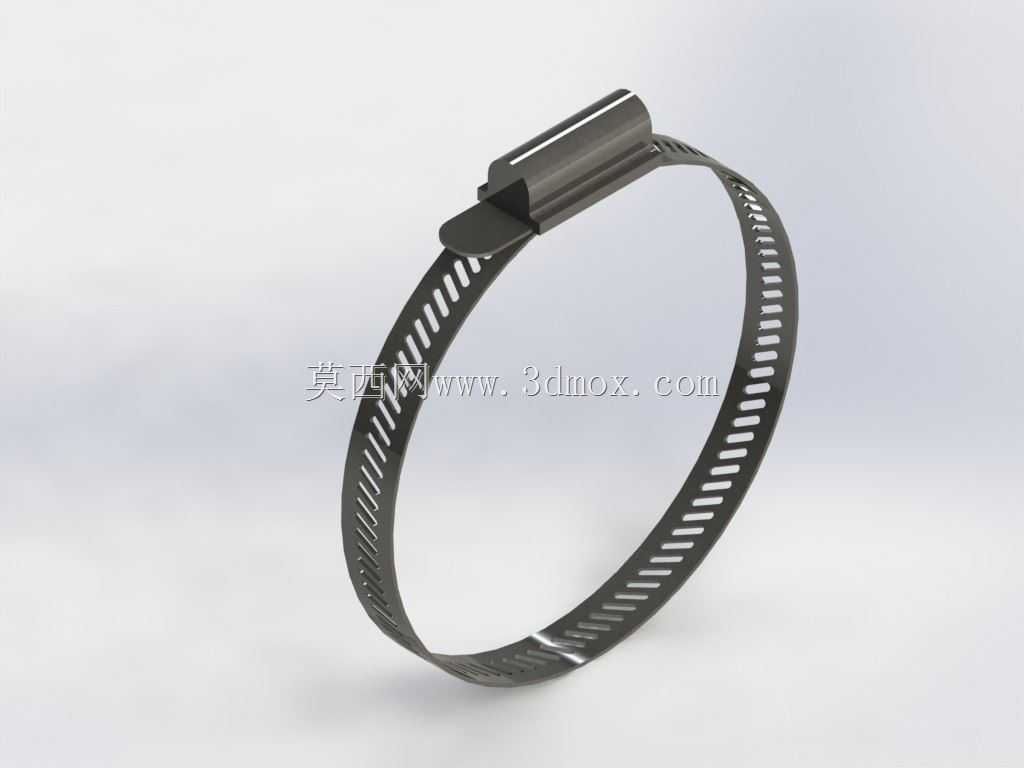

　　从结构设计逻辑来看，这款卡箍采用通体冲孔的钢带作为主体承载结构，钢带一侧连续排布的等距矩形通槽是实现无级调节的核心结构，配合头部的自锁卡扣结构，安装时只需要将钢带自由端穿过卡扣座，拉紧到适配管径的位置后，卡扣内的止退棘爪就会卡入对应位置的槽孔内，实现反向锁止，不需要额外搭配螺栓、螺母等紧固件，徒手配合简单工具就能完成安装，大幅提升现场装配效率。钢带的宽度、槽孔的间距以及卡扣的锁止角度都经过力学校核，当卡箍抱紧在管接头外侧时，钢带的环形张力会均匀分布在整个接触圆周上，避免局部应力集中导致的软管被切割、硬管接触面压痕过深的问题，相比传统的螺钉紧固式卡箍，它的抱紧力分布更均匀，在管路受振动、温度变化产生轻微胀缩时，还能通过钢带的微量形变维持稳定的抱紧力，不容易出现松脱渗漏的问题。

　　设计过程中首先要明确安装边界的尺寸约束：这类卡箍的适配管径范围由钢带的总长度决定，钢带的厚度根据额定抱紧力选型，常规民用及普通工业场景下选用0.5-0.8mm厚度的不锈钢带即可满足大部分10-80mm管径的紧固需求，卡扣部分的外形尺寸需要控制在合理范围内，避免安装后突出过高影响周边部件的布设，卡扣的导向斜面做了圆弧过渡处理，方便钢带穿入时快速对位，减少安装卡顿。钢带边缘全部做了卷边或去毛刺处理，避免安装过程中划伤操作人员，也防止长期使用中钢带边缘割伤被固定的软管外壁，降低管路老化破损的风险。

　　从实际选型适配的角度，这类卡箍的设计需要兼顾不同工况的使用需求：如果是用于汽车油路、冷却管路的固定，钢带材质需要选用耐油、耐温的304不锈钢，卡扣的棘爪需要做淬火处理提升耐磨性，避免长期受温度交变影响出现锁止失效；如果是用于普通民用给排水、线束束装场景，选用普通镀锌钢带就能满足防锈需求，控制制造成本。在建模过程中，需要重点还原钢带的冲孔排布规律、卡扣内部的棘爪啮合结构，以及钢带自然状态下的弧形预弯形态——预弯弧度的设计很关键，弧度太小会导致安装时钢带弯折应力过大，容易出现钢带断裂，弧度太大则会导致小直径管径安装时卡扣处出现翘起，影响锁止可靠性。另外，钢带表面的槽孔边缘做了微小的倒角处理，既可以减少棘爪卡入时的磨损，也能避免槽孔处的应力集中导致钢带受拉时从槽孔位置撕裂。

　　在设备装配的实际应用里，这类卡箍相比传统紧固件的优势十分明显：它的调节范围大，同一款卡箍可以覆盖一定区间内的不同管径，减少生产现场的紧固件备货种类；安装速度快，不需要复杂的工具，在狭小的设备内部空间也能完成操作；锁止后防松性能好，在持续振动的设备上也能维持稳定的抱紧力，不会因为长期运行出现松动。设计时还需要考虑拆卸的便捷性，卡扣上设置的翘起拨片结构，只需要用螺丝刀撬动拨片就能让棘爪脱离槽孔，轻松松开卡箍，方便后期管路维护、部件更换时重复拆装，相比一次性的捆扎带，它可以反复使用，降低维护成本。

　　建模时对各个配合面的公差设定也贴合实际生产要求：钢带和卡扣的配合间隙控制在合理范围，保证钢带可以顺畅穿入卡扣，同时不会因为间隙过大导致锁止后出现窜动；棘爪和槽孔的啮合深度经过反复验证，既保证足够的锁止力，又不会因为啮合过深导致拆卸困难。整个卡箍的结构没有冗余部件，所有结构都服务于快速紧固、稳定锁止、便捷拆装的核心功能，没有多余的装饰性结构，完全从工程实用角度出发完成结构设计，能够直接用于生产工艺的参考、装配模拟的验证，帮助结构设计人员在做管路布局、线束固定设计时快速完成部件选型与装配干涉检查。
