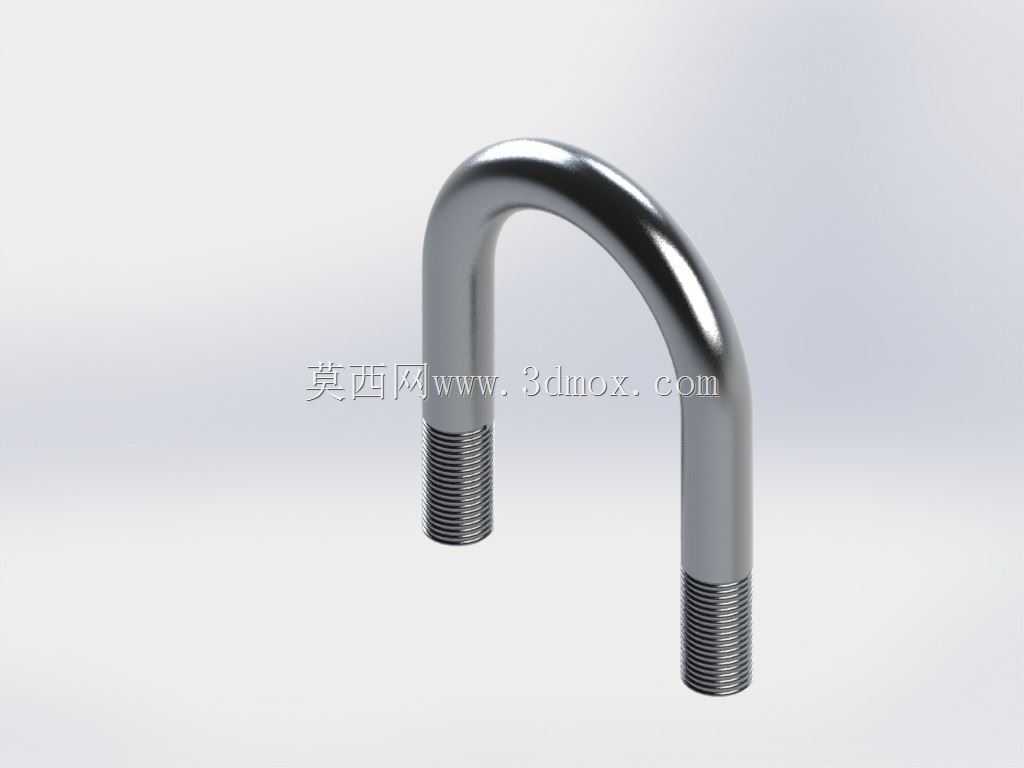

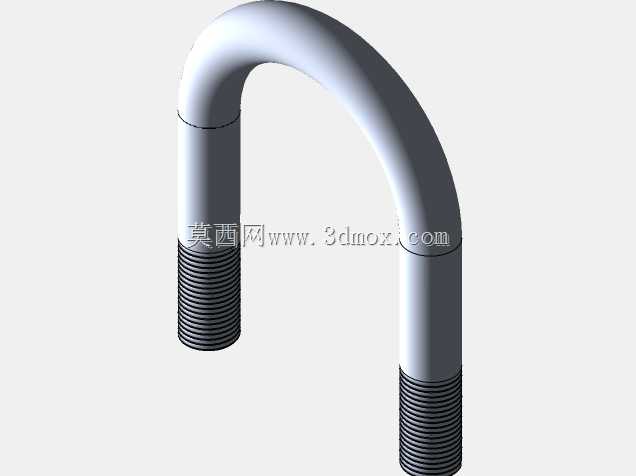

标准U型弯杆带螺纹紧固连接件

　　在工业管路铺设、车辆底盘改装、户外钢结构支架搭建的现场，这类U型弯制带螺纹的连接件是出镜率极高的基础零件，很多刚入行的结构设计新人容易把它当成普通弯杆件处理，实际选型和建模时要考虑的边界条件远不止外形尺寸。从实际使用场景来看，它最核心的作用是通过U型的环抱结构，把圆形截面的管材、棒材牢牢固定在安装基座上，比如给排水管路沿钢结构梁铺设时，不需要在管壁上打孔焊接，直接用这种U型件跨住管道，两端螺纹穿过基座的预留孔，拧上螺母就能完成固定，后期管路维护拆卸也只需要松掉螺母，不会破坏管壁的防腐层，这也是它在燃气管道、消防喷淋管路、车辆底盘的气路油路固定场景里被大量使用的核心原因。做三维建模的时候，首先要确定的是U型弯的内圆弧直径，

　　这个尺寸必须和被固定件的外径做公差匹配，间隙留小了安装时卡不进去，强行拧螺母会把被固定的薄壁管压变形，间隙留大了紧固后会有窜动间隙，设备运行时产生的振动会让螺母逐渐松脱，一般静态管路场景下内圆弧和被固定件的间隙控制在0.2到0.5毫米之间，如果是有振动的车载、工程机械场景，还要在U型弯内侧加橡胶减震垫，建模时就要提前留出减震垫的厚度空间，不能直接按光杆硬接触来算尺寸。两端的螺纹段长度也不是随便定的，要考虑安装基座的板厚、平垫弹垫的厚度、螺母的锁紧厚度，还要留出至少两到三个牙的余量，避免加工时螺纹端部的退刀槽影响锁紧，很多现场安装出问题的情况，就是螺纹段留短了，螺母拧到底还压不紧垫片，固定力完全达不到要求。

　　弯制部分的圆角过渡是建模时容易忽略的细节，不能直接做直角折弯，冷弯工艺下圆钢折弯处会有应力集中，如果圆角太小，安装时受力过大很容易在弯角处出现裂纹，尤其是用在重载固定场景的时候，弯角的内圆角半径一般不小于圆钢自身直径的1.5倍，建模时要把这个过渡圆角做准确，不能为了省事直接用直角拼接。从安装边界来看，两个螺纹段的中心距必须和基座上的安装孔中心距严格对齐，公差要控制在自由公差的IT14级以内，不然现场安装时螺纹穿不过孔，强行撬着拧螺母会让整个U型件产生内应力，长期受力下容易出现断裂。螺纹的规格选择要匹配固定载荷，比如固定直径20毫米以下的轻型管路，用M6或者M8的圆钢弯制就足够，固定大直径的输水管道或者重型设备的杆件，

　　就要选M12以上的规格，建模时要把螺纹的牙型做简化处理，不用逐牙画全细节，只要标注清楚螺纹规格、有效螺纹长度，生产端就能按标准加工。另外要注意的是，这类零件的表面处理一般是镀锌或者达克罗，建模时不需要表现涂层厚度，但在出工程图的时候要标注清楚表面处理要求，避免户外使用时过早生锈。很多新人做设计时，会把U型件的两个直杆段做成完全平行的理想状态，实际冷弯加工后，直杆段会有轻微的外张变形，所以建模时可以预留一点点安装调整的余量，不用把尺寸卡得过于死板，不然加工出来的零件很容易出现安装不上的问题。在做装配验证的时候，要模拟螺母锁紧的状态，检查U型弯和被固定件的贴合面是否完全接触，有没有出现点接触或者线接触的情况，如果贴合面不够，紧固时的压强会过大，要么压坏被固定件，要么U型件自身产生塑性变形，失去固定作用。还有一个容易被忽略的点，就是螺纹段的起始位置，不能太靠近弯角处，因为弯角部分是冷作硬化的区域，在这个位置加工螺纹容易出现裂纹，而且弯角处的圆钢截面会有轻微的椭圆变形，加工出来的螺纹同轴度差，螺母拧上去会卡滞，所以有效螺纹的起始位置要离弯角的切线位置留出至少一个螺纹直径的距离，给加工留出足够的工艺空间。
