金属内螺纹眼端铰接连接件结构设计

　　在各类需要小角度摆动、柔性铰接的机械连接场景中，这类带内螺纹的眼端结构是十分常用的传力零件，从轻型工装的连杆机构、小型设备的支撑调节结构，到通讯架设类的拉线固定端、民用五金的活动连接位，都能见到这类零件的应用。不同于外螺纹杆端需要配套螺母锁紧的安装形式，内螺纹眼端可以直接旋合在对应规格的螺杆端部，省去了螺母锁紧的工序，在安装空间受限、需要快速调整连接长度的场景下优势十分明显。

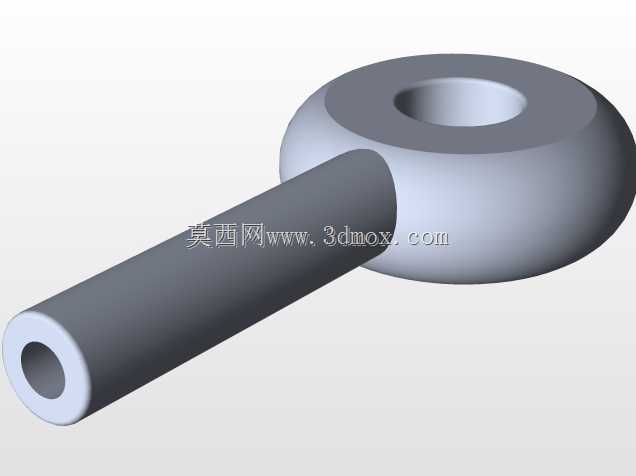

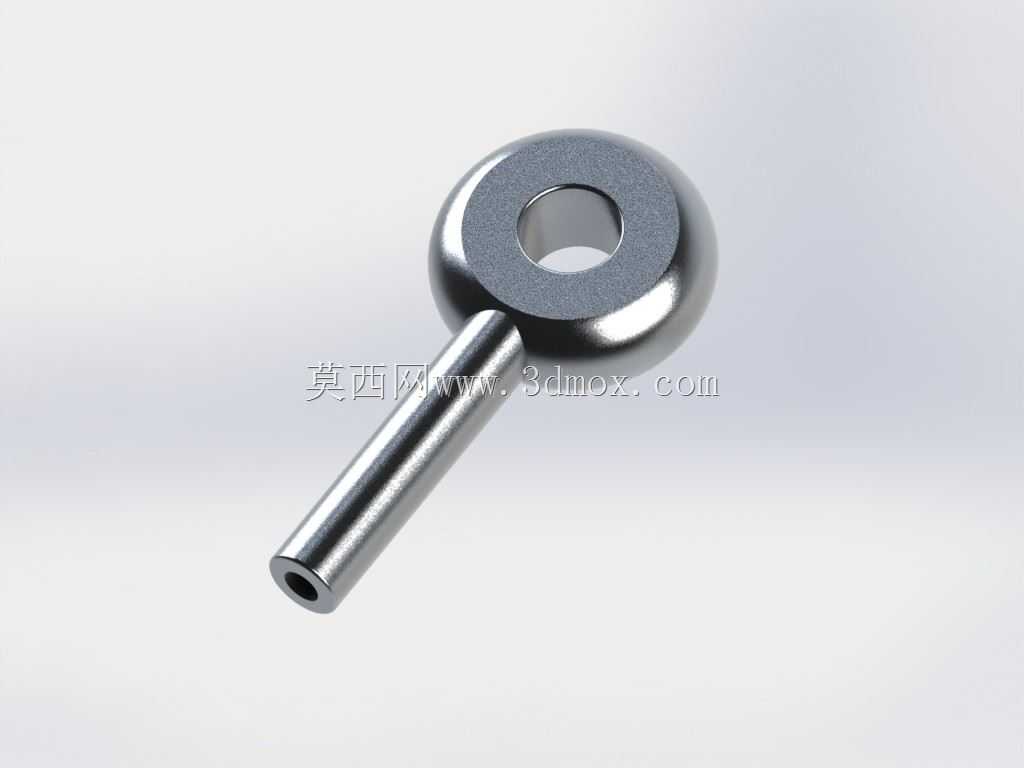

　　从结构功能上看，该零件分为两个核心功能段：一端是带通孔的环形吊头部，另一端是带内螺纹的空心杆段。环形头部的通孔是铰接配合面，需要与配套的销轴、螺栓形成间隙配合，保证铰接转动时无卡滞，同时通孔的表面粗糙度、圆柱度直接影响铰接副的磨损寿命，设计时通常会根据载荷等级预留合适的配合公差，轻载场景下选用H11级间隙配合即可满足转动需求，中载场景则需要提升孔面硬度，减少长期摆动带来的磨损失圆。环形头部与杆段的过渡位置采用大圆弧平滑过渡，这一设计并非单纯为了外观规整，而是为了分散铰接处的应力集中——当眼端承受斜向拉力时，杆部与头部的连接位置是应力峰值区，大圆弧过渡可以将应力集中系数降低40%以上，避免长期交变载荷下出现根部断裂的问题。

　　带内螺纹的杆段采用空心结构，一方面是为了匹配外螺纹杆件的旋合深度，保证螺纹啮合长度满足抗拉强度要求，通常内螺纹的有效旋合长度不小于螺纹公称直径的1.2倍，即可保证螺纹连接的强度不低于杆部本身的抗拉强度；另一方面空心结构可以降低零件整体重量，在对自重敏感的轻型连杆机构中，这类空心杆端相比实心结构能减少30%左右的自重，同时不会削弱核心受力位置的结构强度。杆段的外圆与环形头部的同轴度是设计时需要重点控制的形位公差，若同轴度偏差过大，旋合在螺杆上后会出现环形孔偏斜的问题，直接导致铰接转动卡滞，甚至带来额外的附加弯矩，加速连接部位的疲劳损坏。

　　从安装边界来看，这类眼端零件的安装占用空间主要由环形头部的外径、杆段长度两个参数决定：环形头部的外径决定了铰接位置的径向避让空间，设计选型时需要保证头部外径周围预留至少2mm的间隙，避免摆动过程中与周边结构件发生剐蹭；杆段的长度则决定了螺纹旋合后的调节余量，通常杆段端面会设计有小的倒角，方便内螺纹与外螺杆的对中旋入，避免螺纹错牙导致的安装卡顿。在实际应用中，这类眼端常配合锁紧螺母使用，旋合到指定长度后将锁紧螺母贴紧杆段端面锁死，防止设备运行过程中螺纹松动回转，保证连接长度的稳定性。

　　设计这类零件的三维模型时，需要重点处理几个细节：一是环形头部内孔与杆部内孔的相贯线位置，要做平滑的圆角处理，避免加工时出现应力集中的尖角；二是螺纹收尾的位置，要预留足够的退刀空间，保证内螺纹加工时不会出现烂牙、螺纹不到位的问题；三是所有外露的棱边都要做倒钝处理，去除加工毛刺，避免安装调试过程中划伤操作人员，同时也能减少零件表面的应力集中点。这类零件通常采用不锈钢或者镀锌碳钢材质加工，不锈钢材质多用于户外、有防腐需求的场景，镀锌碳钢则多用于室内干燥环境下的设备连接，两种材质的结构设计完全一致，仅表面处理和材料力学性能存在差异，建模时可以通过配置切换材质参数，无需重复搭建结构模型。

　　在通讯架设类场景中，这类眼端常被用作拉线的端部连接，环形孔穿过拉线的固定销轴，内螺纹段旋合在拉线调节螺杆上，通过旋转杆段就能微调拉线的张紧度，调整到位后锁上锁紧螺母即可保持张紧力稳定，相比传统的U型螺栓固定方式，这类眼端的铰接结构可以自动适应拉线角度的小幅变化，避免拉线长期承受弯折应力，大幅提升拉线连接的疲劳寿命。在小型自动化设备的连杆机构中，这类眼端则被用作连杆的端部铰接，连接气缸推杆与运动摆臂，铰接结构可以补偿摆臂摆动过程中的角度偏差，避免气缸杆承受径向力导致的密封件磨损、杆体弯曲问题。
