汽车变速箱换挡拨叉结构设计

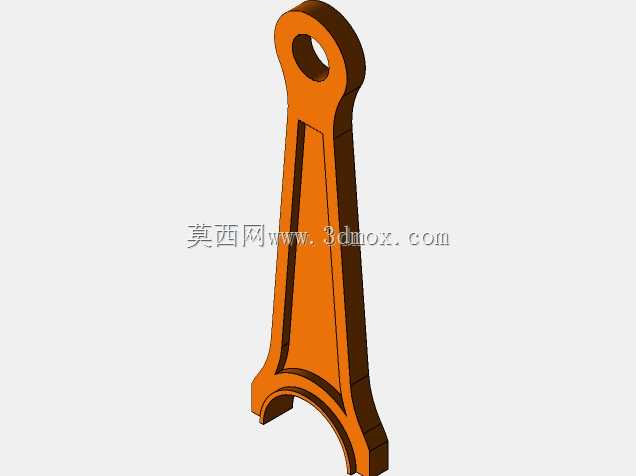

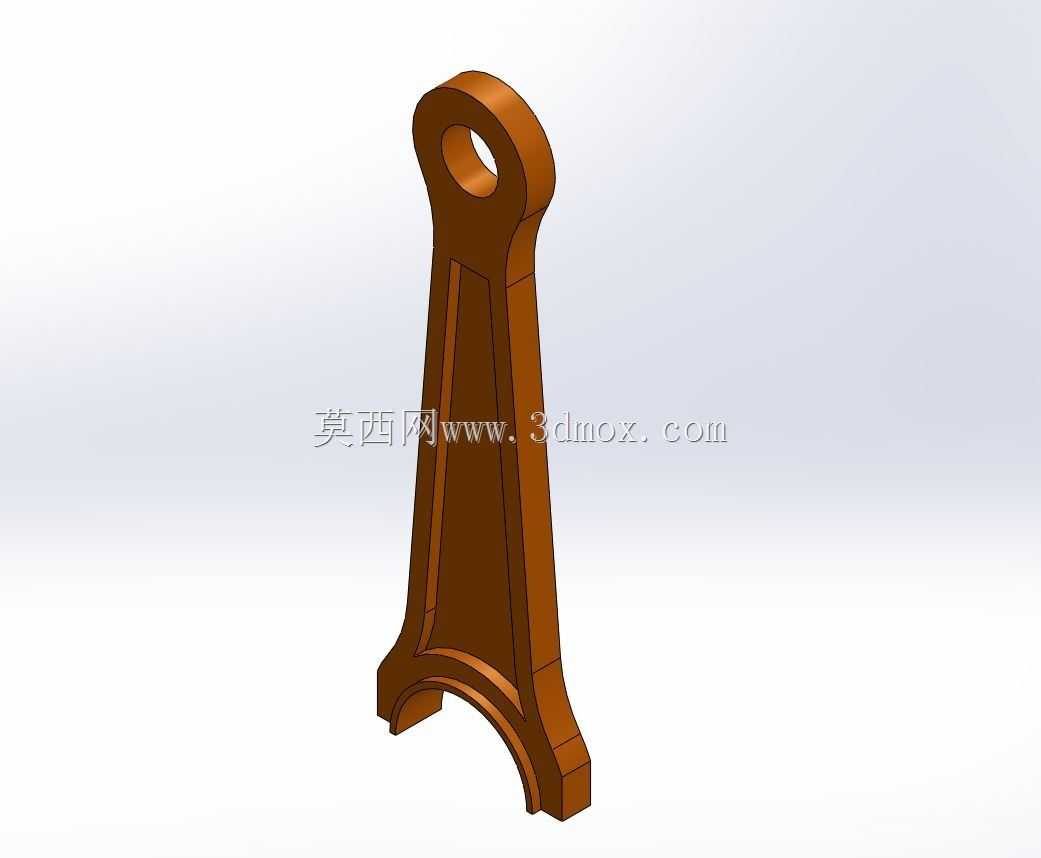

　　该零件为汽车手动变速箱核心换挡执行构件，主要应用于乘用车主副箱换挡机构中，承担换挡过程中推动同步器齿套轴向移动、实现不同档位齿轮啮合切换的核心功能，直接决定变速箱换挡操作的顺畅度与档位啮合可靠性，是手动变速器传动系统中不可或缺的受力传动件。在实际整车运行工况下，该零件需要承受换挡操作带来的周期性轴向冲击载荷，同时在长期使用过程中需要耐受变速箱油的腐蚀、同步器摩擦带来的局部温升，因此结构设计阶段需要同时兼顾结构强度、轻量化与运动行程的精准匹配。从结构设计逻辑来看，上端带孔的铰接端是整个零件的安装基准，该孔用于与换挡摇臂轴配合，作为拨叉摆动的旋转支点，孔的内径公差需要严格控制在H7精度区间，与轴的配合间隙控制在0.02-0.

　　04mm范围内，既保证摆动过程无卡滞，又避免间隙过大导致换挡行程虚位、档位挂接不到位的问题。上端铰接部位的环形加厚结构是为了分散销轴传递的操作力，避免应力集中导致的孔位开裂，该部位的厚度比拨叉主体筋板厚3mm，过渡位置采用R5的圆角平滑衔接，从根源上消除应力集中点。中间的纵向加强筋结构是整个零件的承力主体，采用变截面设计，靠近上端铰接端的筋板宽度为12mm，向下逐渐收窄至8mm，再向底部叉口位置逐步加宽至15mm，这种变截面设计既匹配了零件摆动过程中的弯矩分布规律——上端铰接点与下端叉口位置弯矩最大，中间段弯矩相对较小，在保证整体抗弯强度的前提下尽可能减少材料用量，降低零件自身重量，减少换挡操作的阻力。

　　筋板两侧的斜向加强边与主体筋板呈12度夹角，从上端环形结构外侧一直延伸到底部叉口的两个支脚位置，形成类似桁架的稳定受力结构，能够有效抵抗换挡过程中拨叉受到的侧向扭转力，避免叉口位置出现偏摆导致同步器齿套受力不均、出现打齿或换挡卡滞的问题。底部的弧形叉口是直接与同步器齿套环槽配合的工作部位，弧形内轮廓的半径与同步器齿套的外圆半径完全匹配，配合间隙控制在0.1-0.15mm之间，保证拨叉摆动推动齿套移动时，接触受力均匀，不会出现局部点接触导致的异常磨损。叉口两个支脚的端面为平面，与同步器环槽的侧面完全贴合，接触面积经过核算，能够保证在最大换挡推力下接触面压强大于材料许用压应力的1.5倍安全系数，避免长期使用出现接触面压溃变形。

　　从安装边界尺寸来看，上端铰接孔中心到弧形叉口最低点的垂直距离为128mm，这个尺寸直接决定了换挡摇臂的摆动行程与齿套轴向移动距离的传动比，设计时需要严格匹配变速箱内部换挡轴到同步器齿套的中心距，尺寸公差控制在±0.05mm范围内，避免出现换挡行程不足导致档位挂接不到位、或者行程过大导致齿轮打齿的问题。零件整体最大宽度为42mm，对应叉口两个支脚的外侧距离，需要匹配变速箱内部换挡机构的安装空间，避免拨叉摆动过程中与周边齿轮、轴类零件发生运动干涉。零件整体厚度为18mm，对应叉口支脚的厚度，需要与同步器齿套环槽的宽度匹配，间隙控制在0.2-0.3mm，保证齿套在档位啮合状态下不会与拨叉发生剐蹭，同时换挡推动时无明显虚位。在材料选型层面，这类拨叉通常采用球墨铸铁QT450-10铸造后进行机加工，或者采用45号钢模锻成型，表面进行氧化处理提升耐腐蚀性，叉口接触面可以进行高频淬火处理，硬度达到HRC45-50，提升耐磨性能，延长零件使用寿命。建模过程中需要重点关注各个过渡圆角的处理，所有棱角位置都需要做倒钝处理，避免应力集中，同时装配验证阶段需要模拟拨叉的全行程摆动，检查与周边零件的运动间隙，确保在整个换挡行程中无卡滞、无干涉，受力传递路径顺畅。
