汽车减震悬架阻尼部件结构设计

　　日常做底盘结构匹配时，这类筒式带辅助弹簧的阻尼部件，是乘用车非承载式车身、轻型商用车后悬结构里很常见的配置，很多人做建模时容易忽略安装边界的匹配逻辑，最后出的数模装到整车坐标系里要么干涉轮拱内衬，要么和下摆臂的运动行程留的余量不足。先从实际装车的场景说，这类部件主要承担两个核心作用，一是过滤路面颠簸传递到车架的垂直冲击，二是抑制螺旋弹簧压缩回弹过程中的多余往复摆动，避免车身出现余震晃动感，区别于传统的一体式滑柱悬架，这个结构把阻尼筒和辅助回位弹簧做了同轴集成，端部的吊耳结构直接通过橡胶衬套连接车架端的安装支座，下端的扁头插销结构卡入下摆臂的安装卡槽里，不需要额外做抱箍固定，拆装维护的效率比传统压装式滑柱高不少。

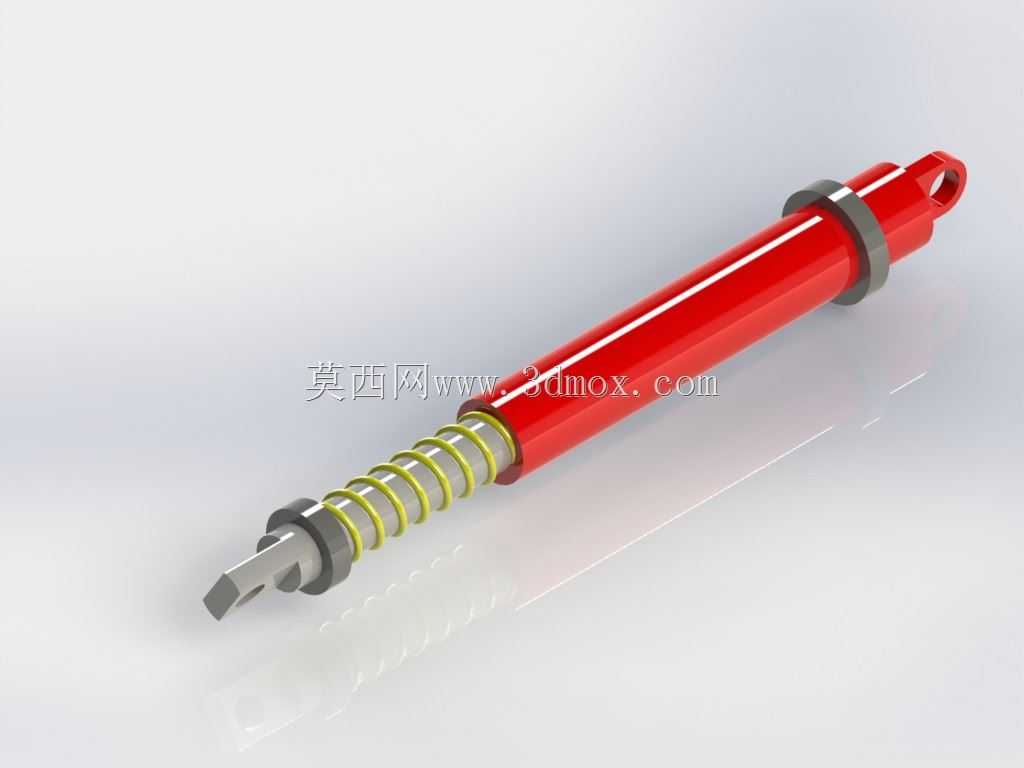

　　做这个结构的三维建模时，首先要捋清楚运动行程的边界，阻尼筒的最大拉伸长度要对应悬架上跳极限时的安装点距离，最小压缩长度要留出10mm左右的撞底余量，不能让活塞直接撞击筒底，否则过坑洼路面时很容易出现金属撞击异响。筒身的红色涂装部分是主储油筒的外防护层，建模时不要把壁厚做的太薄，实际量产件的储油筒壁厚一般在2.5mm到3mm之间，要能承受最大阻尼力下的内部油压，不会出现鼓胀变形。外面套的灰色环形限位块，是橡胶材质的缓冲撞块，当悬架压缩到极限位置时，这个撞块会先接触上端的安装座，吸收最后一段的冲击能量，建模时要注意这个撞块的安装位置，要卡在储油筒上端的卡槽里，不能随活塞杆上下窜动。外露的黄色螺旋弹簧是辅助回位弹簧，

　　刚度比主悬架弹簧小很多，主要作用是在悬架拉伸行程时辅助活塞杆回位，避免阻尼油液出现空程现象，建模时弹簧的螺距要做变距设计，靠近下端的部分螺距更小，压缩到极限时会先并圈，起到渐进式刚度提升的作用，不要做成等距弹簧，否则实际装车时小震动的过滤质感会很差。上端的吊耳结构要注意衬套安装孔的同轴度，两个吊耳板的平行度公差要控制在0.1mm以内，否则装衬套的时候会出现别劲的情况，使用过程中衬套会异常磨损。下端的扁头插销结构，要做圆角过渡，不要出现直角应力集中，这个位置是承受侧向力的关键部位，车辆过弯时的横向载荷会通过这个插销传递到阻尼筒，直角处很容易出现应力集中导致断裂。很多新手建模时容易忽略活塞杆的表面粗糙度要求，

　　实际量产件的活塞杆表面是镀铬抛光的，粗糙度要达到Ra0.8以下，和油封配合的位置不能有划痕，否则很容易出现漏油问题，建模时虽然不用标注粗糙度，但结构上要留出油封的安装槽位置，槽的宽度和深度要和标准油封的尺寸匹配，不能随意设计。另外筒身中部的两个灰色固定环，是用来固定刹车油管或者ABS传感器线束的，建模时要留出卡箍的安装间隙，位置要避开悬架运动时和周边部件的干涉点，不能离下摆臂太近，否则车轮上下跳动时会磨到线束。从安装边界来说，这个部件装车后，筒身和周边部件的最小静态间隙要留20mm以上，动态运动过程中的最小间隙不能小于8mm，要考虑到橡胶衬套变形带来的位置偏移，不能只算刚性连接的运动轨迹。实际做结构验证的时候，还要考虑阻尼力的匹配，压缩行程的阻尼力要比回弹行程小，这样过坑时弹簧压缩的阻力小，不会觉得底盘硬，回弹时阻尼力大，能快速拉住弹簧，避免车身多次弹跳，这个结构的内部阀系建模如果要做细化的话，要在活塞上留出流通阀、复原阀的安装位置，不过做外观结构数模的话，把外部的安装接口、运动件的相对位置做准确就足够满足选型匹配的需求了。这类结构目前在很多入门级乘用车的后悬、低速电动车辆的悬架系统里应用很广，结构简单可靠，维护成本低，相比空气悬架、电磁悬架的结构复杂度低很多，对制造精度的要求也没有那么苛刻，适合量产规模大、成本控制要求高的车型选用。
