带中心螺纹孔周向开槽圆盘类连接基座

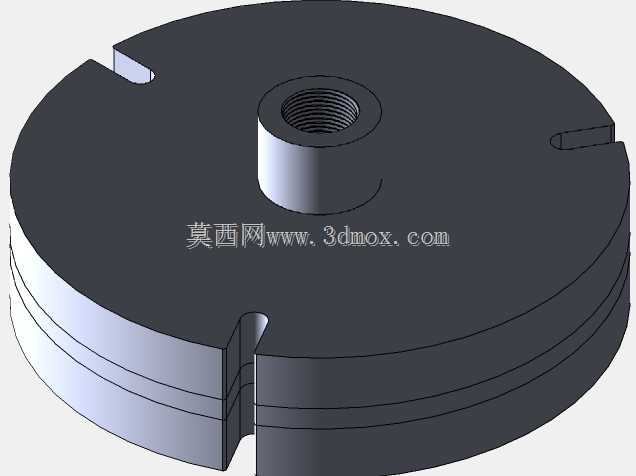

　　这类带中心螺纹孔的周向开槽圆盘结构，在通讯设备的内部连接、小型机电产品的端盖固定场景里应用十分广泛，日常做结构设计时经常会碰到类似的安装基座需求。从实际使用场景来看，这类零件大多承担两个核心作用：一是作为轴向连接件的承载基座，中心的内螺纹孔用来和带外螺纹的调节杆、固定轴配合，实现部件的轴向锁紧或者位置微调；二是通过圆盘本体上的三个周向均匀分布的卡槽，和设备壳体上的凸台配合，完成周向定位，避免基座在受扭转力的时候出现跟转问题。

　　设计这类零件的时候，首先要考虑的是安装边界的匹配性，圆盘的外径尺寸需要和安装腔的内径留0.1-0.2mm的间隙，既方便装配时的顺利放入，又不会因为间隙过大导致安装后出现径向晃动。圆盘本体的厚度需要根据实际承载的轴向力核算，一般通讯类小型设备里的这类基座，厚度在8-12mm区间就能满足常规的锁紧力需求，不需要额外做加厚处理，避免占用过多的设备内部空间。中心的凸台结构是设计里的关键细节，凸台的高度要高出圆盘本体3-5mm，一方面可以增加内螺纹的有效啮合长度，提升螺纹连接的可靠性，避免螺纹滑牙；另一方面凸台可以和上方配合件的沉孔形成定位配合，保证同轴度误差控制在0.05mm以内，减少装配后的偏心问题。

　　周向的三个卡槽设计也有不少工程细节需要注意，卡槽的开口宽度要比壳体上的定位凸台宽度大0.1mm左右，方便装配时的对位，卡槽的深度不需要做太深，2-3mm就足够承担周向的扭转限位作用，过深的卡槽反而会削弱圆盘本体的结构强度，在受较大锁紧力的时候容易在卡槽位置出现应力开裂。圆盘下部的多层环形台阶结构，是为了适配不同深度的安装腔设计，台阶的直径逐次递减，每一级台阶的高度差控制在2mm左右，可以兼容多种安装深度的壳体，提升零件的通用适配性，不用针对不同壳体单独开模，能有效降低生产端的成本。

　　从实际装配流程来看，这类零件的安装逻辑很清晰：先将圆盘下部的台阶对准安装腔放入，转动圆盘让三个卡槽对准壳体上的凸台，按压到位后，将带外螺纹的杆件拧入中心的螺纹孔，拧紧过程中卡槽和凸台的配合会阻止圆盘跟转，不需要额外用工具固定基座，能大幅提升装配线的作业效率。做三维建模的时候，要特别注意螺纹孔的收尾处理，内螺纹的底部要留够退刀空间，不能直接将螺纹做到孔底，否则实际加工时会出现丝锥断裂的问题；卡槽的边角位置要做0.2mm的圆角过渡，避免热处理或者受力时出现应力集中，提升零件的使用寿命。另外圆盘的上下表面都要做平面度要求，平面度控制在0.03mm以内，保证和配合件贴合的时候没有间隙，避免锁紧后出现倾斜，影响连接精度。这类结构看似简单，但每一处尺寸细节都和实际装配、使用性能直接相关，建模时不能只看外形相似，要结合实际的受力情况、装配工艺、加工可行性去调整每一处结构参数，才能保证最终生产出来的零件能满足使用要求。
