可调式放大器收音机底盘安装支架结构

　　在音频设备改装、桌面音频系统搭建以及小型无线电接收设备的固定安装场景中，这类可调式底盘支架的实用价值往往被很多结构设计人员低估。不同于常规的一体式设备固定座，这款支架的核心设计逻辑围绕“多设备兼容、角度可调、长期使用形变补偿”三个核心需求展开，从实际使用反馈反向迭代结构细节，而非单纯从建模美观度出发做外观设计。

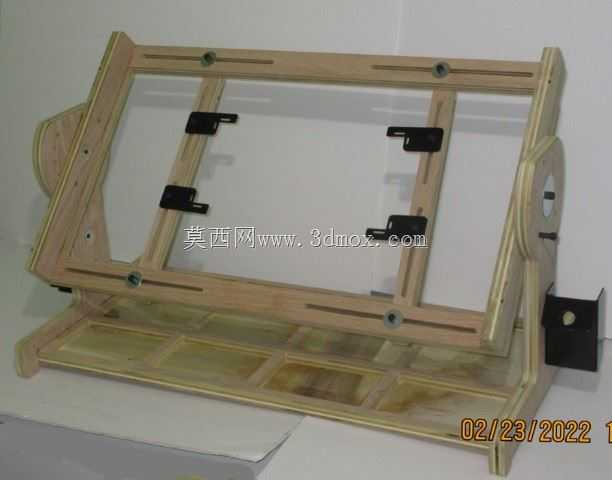

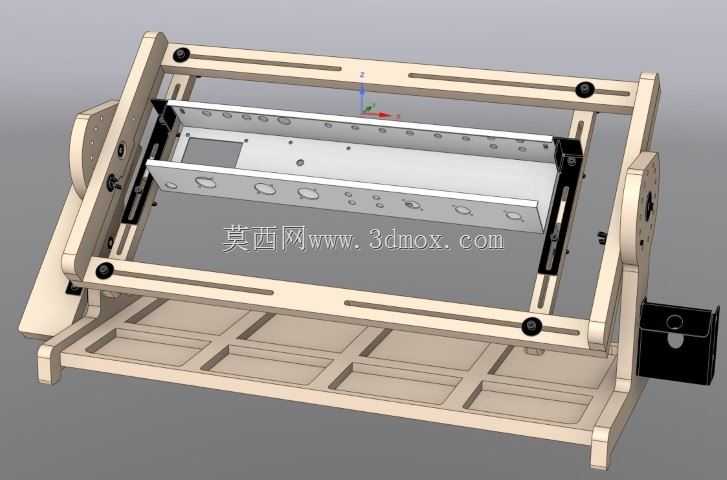

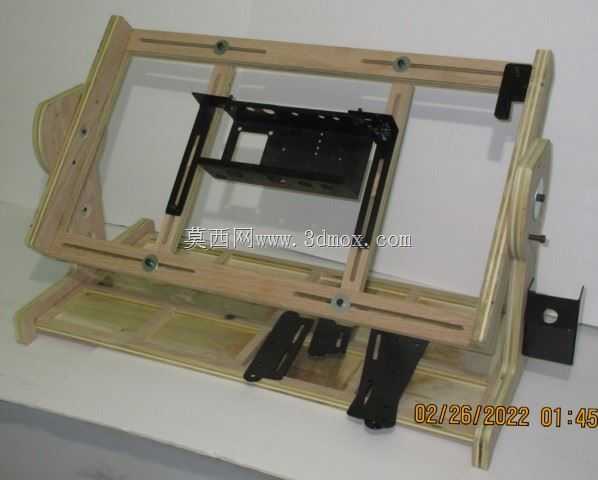

　　从实际安装边界来看，支架的主体承托框架采用层压板材作为基础承载结构，两侧搭配弯折成型的金属安装耳，整体框架的内空尺寸覆盖了市面主流桌面级音频放大器、小型台式收音机的底盘安装孔位范围，不需要额外打孔就能适配大部分市售成品设备的底部固定点位。角度调节结构采用双侧铰接式设计，调节阻尼来自铰接位置的紧固件预紧力，用户可以根据桌面操作、视线观测的实际需求，在0到45度的倾角范围内自由调整设备的仰角，调整到位后拧紧紧固件即可锁止角度，不会出现长期使用后支架自行下垂的问题。

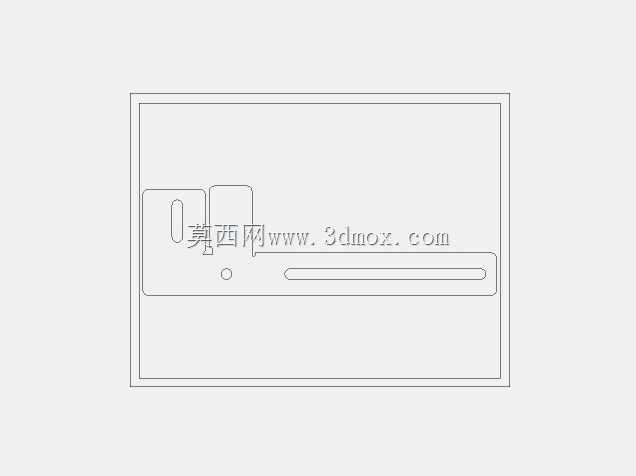

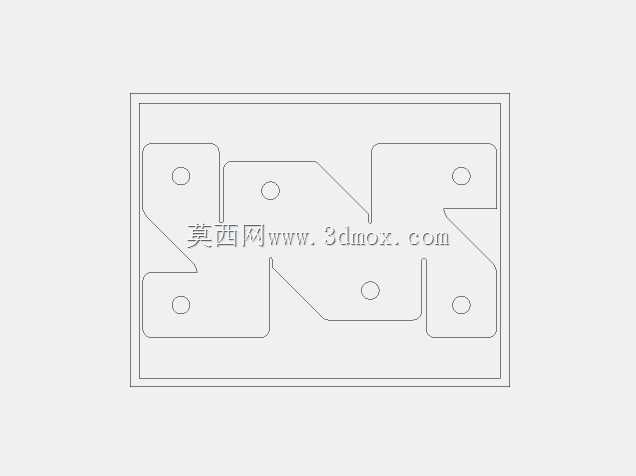

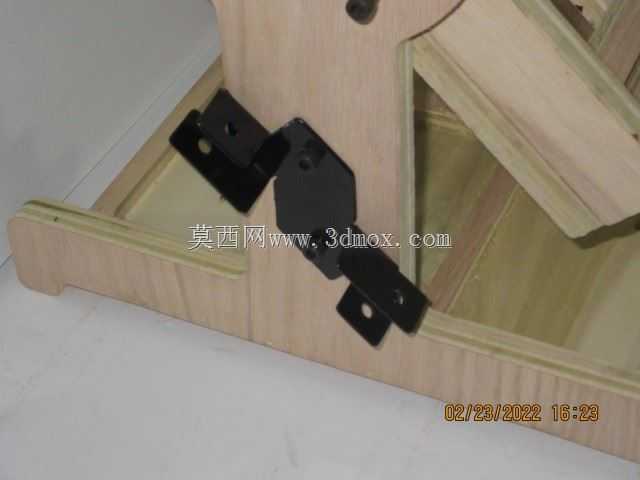

　　设计过程中针对长期使用的结构强度做了针对性优化：最初的原型支架在使用数月后出现了承托面中部下挠、铰接位置松动的问题，迭代版本在承托框架的横向位置增加了多道加强筋结构，同时将两侧的金属安装支架从原来的单侧固定改为双侧夹持式固定，分散设备重量带来的集中应力。金属零件全部采用等厚板材切割后弯折成型，不需要复杂的机加工工序，普通的CNC切割设备配合简单的弯折工装就能完成加工，板材切割的公差控制在常规民用设备安装的允许范围内，不需要做二次精加工就能完成装配。

　　支架的左侧预留了走线与钻孔拓展位，用户在安装不同设备的时候，可以根据设备的接口位置、走线方向自行在预留区域开孔，布置电源线、信号输入输出线，避免线材从支架底部挤压弯折造成的接触不良问题。装配过程中采用工业级木工胶配合金属紧固件做复合连接，层压板材的拼接位置涂胶后夹固等待完全固化，再通过金属紧固件做二次锁紧，相比单纯的螺丝固定，这种连接方式的抗形变能力更强，长期承受设备重量也不会出现拼接位置开缝的问题。

　　从结构细节来看，支架底部的支撑脚做了加宽处理，接触桌面的位置可以搭配防滑垫使用，即使在倾斜角度调到最大的状态下，整体重心依然落在支撑脚的包覆范围内，不会出现设备前倾翻倒的问题。支架上的所有安装孔位都做了沉头处理，紧固件安装完成后表面不会突出，避免刮花设备底盘的漆面，也不会出现凸起的螺丝头刮擦桌面的问题。不同于很多只存在于数字模型中的理想化设计，这款支架的所有间隙尺寸都参考了实际加工的公差范围做了补偿，不存在数字模型里装配严丝合缝、实际加工后装不上的问题，所有配合位置都预留了足够的装配余量，即使是手工组装也能顺利完成整个支架的拼合。

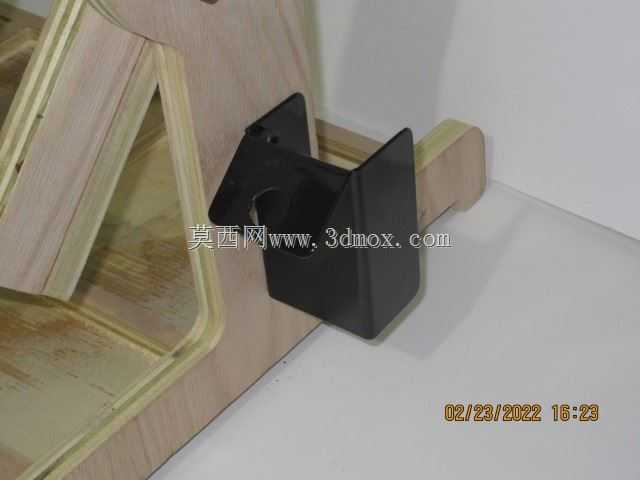

　　在实际使用场景中，这类支架除了固定放大器、收音机之外，也可以兼容小型调音台、桌面效果器等尺寸相近的音频设备，不需要更换支架就能完成不同设备的快速换装。两侧的金属支架除了承担角度调节的铰接功能之外，也可以作为侧面拓展的安装位，固定小型天线、信号转接模块等附属配件，不用在主承托板上额外打孔破坏结构强度。整个支架的结构没有复杂的曲面造型，所有零件都是平面切割或者简单弯折成型，加工门槛低，不管是小批量手工制作还是小规模量产都能控制加工成本，同时结构强度完全满足桌面级音频设备的承重需求，长期使用的维护成本极低，只需要定期检查铰接位置的紧固件松紧度就能保证正常使用。
